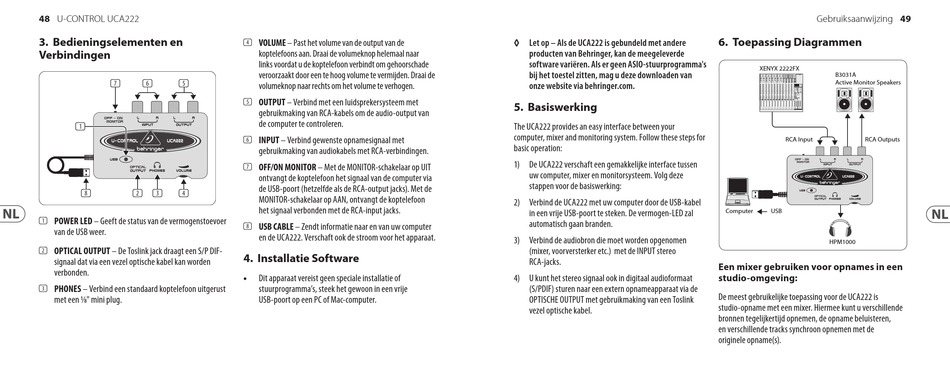

48 U-CONTROL UCA222
3. Bedieningselementen en
Verbindingen
(7)
(6)
(5)
(1)
(8)
(2)
(3)
(4)
(1) POWER LED – Geeft de status van de vermogenstoevoer
van de USB weer.
(2) OPTICAL OUTPUT – De Toslink jack draagt een S/P DIF-
signaal dat via een vezel optische kabel kan worden
verbonden.
(3) PHONES – Verbind een standaard koptelefoon uitgerust
met een 1/8" mini plug.
(4) VOLUME – Past het volume van de output van de
koptelefoons aan. Draai de volumeknop helemaal naar
links voordat u de koptelefoon verbindt om gehoorschade
veroorzaakt door een te hoog volume te vermijden. Draai de
volumeknop naar rechts om het volume te verhogen.
(5) OUTPUT – Verbind met een luidsprekersysteem met
gebruikmaking van RCA-kabels om de audio-output van
de computer te controleren.
(6) INPUT – Verbind gewenste opnamesignaal met
gebruikmaking van audiokabels met RCA-verbindingen.
(7) OFF/ON MONITOR – Met de MONITOR-schakelaar op UIT
ontvangt de koptelefoon het signaal van de computer via
de USB-poort (hetzelfde als de RCA-output jacks). Met de
MONITOR-schakelaar op AAN, ontvangt de koptelefoon
het signaal verbonden met de RCA-input jacks.
(8) USB CABLE – Zendt informatie naar en van uw computer
en de UCA222. Verschaft ook de stroom voor het apparaat.
4. Installatie Software
• •
Dit apparaat vereist geen speciale installatie of
stuurprogramma's, steek het gewoon in een vrije
USB-poort op een PC of Mac-computer.
◊ ◊ Let op – Als de UCA222 is gebundeld met andere
producten van Behringer, kan de meegeleverde
software variëren. Als er geen ASIO-stuurprogramma's
bij het toestel zitten, mag u deze downloaden van
onze website via behringer.com.
5. Basiswerking
The UCA222 provides an easy interface between your
computer, mixer and monitoring system. Follow these steps for
basic operation:
1) De UCA222 verschaft een gemakkelijke interface tussen
uw computer, mixer en monitorsysteem. Volg deze
stappen voor de basiswerking:
2) Verbind de UCA222 met uw computer door de USB-kabel
in een vrije USB-poort te steken. De vermogen-LED zal
automatisch gaan branden.
3) Verbind de audiobron die moet worden opgenomen
(mixer, voorversterker etc.) met de INPUT stereo
RCA-jacks.
4) U kunt het stereo signaal ook in digitaal audioformaat
(S/PDIF) sturen naar een extern opnameapparaat via de
OPTISCHE OUTPUT met gebruikmaking van een Toslink
vezel optische kabel.
Gebruiksaanwijzing
6. Toepassing Diagrammen
XENYX 2222FX
B3031A
Active Monitor Speakers
RCA Input
RCA Outputs
Computer
USB
HPM1000
Een mixer gebruiken voor opnames in een
studio-omgeving:
De meest gebruikelijke toepassing voor de UCA222 is
studio-opname met een mixer. Hiermee kunt u verschillende
bronnen tegelijkertijd opnemen, de opname beluisteren,
en verschillende tracks synchroon opnemen met de
originele opname(s).
