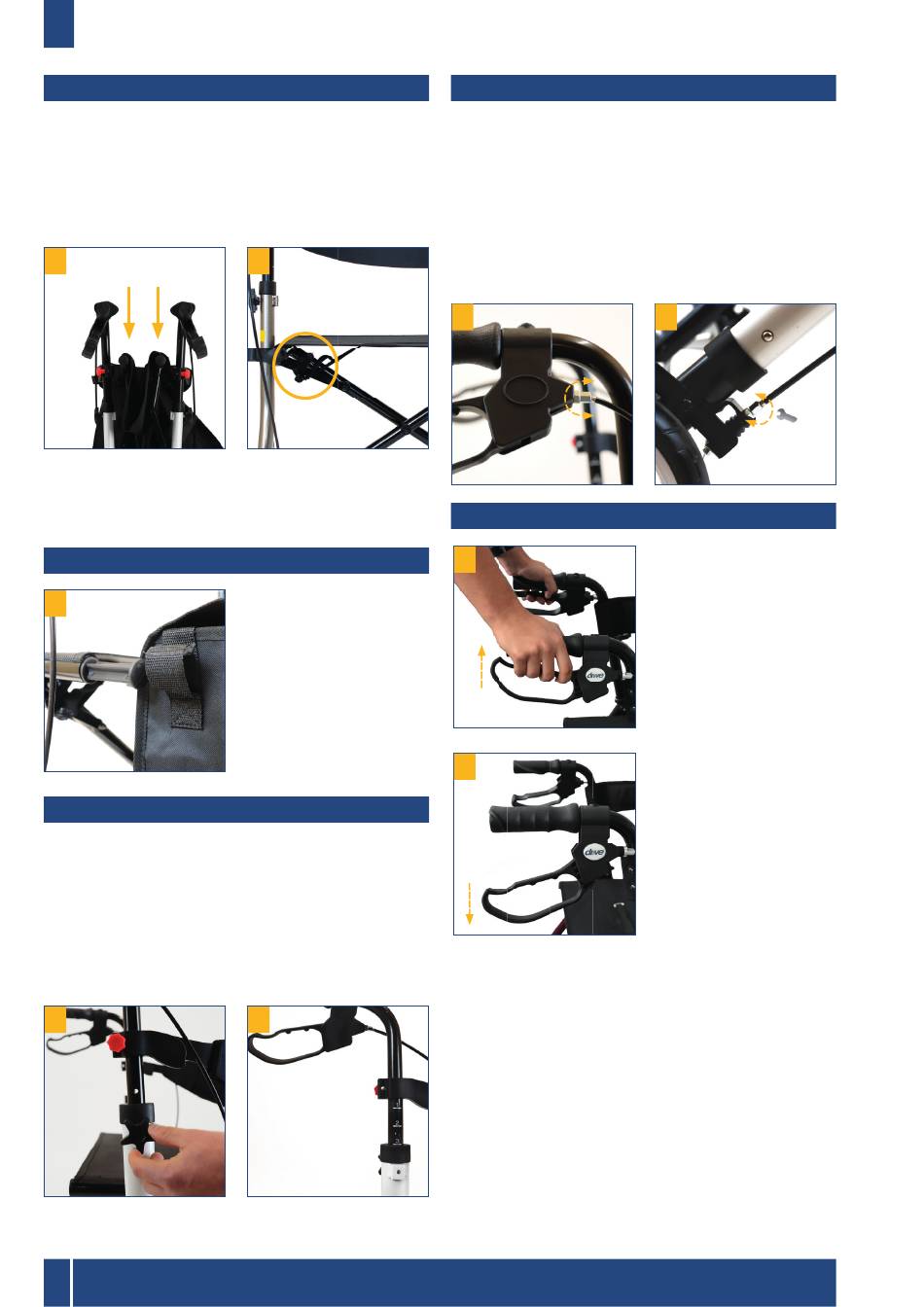

Entfalten

Rollator auf die Räder stellen.
Nun drücken Sie die beiden Seitenholme der Sitzfl äche
nach unten bis diese einrasten (Bild 1).
Der Rollator ist richtig entfaltet wenn der Verriegelungs-
haken eingerastet ist (Bild 2).
1
Sollte das einrasten an der Sitzfl äche beim Entfalten
schwergängig sein, so kann dies durch einen kleinen
Fettfi lm am Verriegelungshaken behoben werden.
Montage Zubehör
3
Höheneinstellung Schiebegriff e
Schiebegriff e mindestens bis zur ersten Querbohrung in
das Rahmenrohr einstecken. Die Sternschraube von au-
ßen durchstecken und festschrauben (Bild 4).
Um die Höheneinstellung der Schiebegriff e zu verän-
dern, die Sternschraube durch Drehen entgegen dem
Uhrzeigersinn lösen. Dann wie oben beschrieben den
Griff in gewünschter Höhe feststellen (Bild 5).
4
6
Drive Medical GmbH & Co. KG | Stand: 28.07.2023 | Irrtum und Änderungen vorbehalten
2
Die Tasche wird mit den
Ösen an den Rahmenroh-
renden eingehängt (Bild 3).
5

Einstellung Bremse

Bei schlechter oder zu harter Bremswirkung kann die
Bremse entweder am Bremsgehäuse oben (Bild 6) oder
an der Einstellschraube am Bowdenzug unten (Bild 7) auf
die gewünschte Bremswirkung eingestellt werden.
Die Bremse ist richtig eingestellt, wenn die Bremshebel
sowie die Bremsdrähte spielfrei sind und die Räder beim
Lösen der Bremse ohne Schleifgeräusche gedreht wer-
den können.
6

Bremsen | Parken

8
9
werden. Deshalb Bremswirkung regelmäßig überprüfen.
7
Zum Bremsen während
des Gehens mit dem Rol-
lator beide Bremsgriff e
mit den Händen nach
oben ziehen (Bild 8). Im-
mer langsam und gleich-
mäßig mit beiden Händen
bremsen.
Zum Feststellen / Par-
ken des Rollators beide
Bremsgriff e nach unten
drücken, bis sie hörbar
einrasten (Bild 9)! Zum
Entriegeln der Bremse
beide Bremsgriff e wieder
nach oben ziehen, bis sie
entriegelt sind (Bremsgrif-
fe sind in mittlerer Posi-
tion). Die Bremswirkung
kann durch die Abnutzung
der Reifen beeinträchtigt
