- Seite 1 S760D Multimedia Speaker User manual | Manuel d’utilisateur | Manual de usuario | Bedienungsanleitung | Manuale dell’utente...
-
Seite 38: Wichtige Sicherheitshinweise
Wichtige sicherheitshinweise 1. Bitte lesen Sie diese Anweisungen sorgfältig. Die Anleitung an einem sicheren Ort zum Nachschlagen aufbewahren. 2. Verwenden Sie nur vom Hersteller zugelassenes Zubehör. 3. Installieren Sie das Gerät ordnungsgemäß entsprechend den Anweisungen im Abschnitt Geräteanschluss. 4. Es wird empfohlen, das Produkt in einer Umgebung mit 0-35 ℃ zu verwenden. 5. - Seite 39 Wichtige sicherheitshinweise Stromwarnung: 1. Stellen Sie das Gerät in der Nähe der Steckdose ab. 2. Vor dem Gebrauch sicherstellen, dass die Betriebsspannung mit der lokalen Stromversorgung übereinstimmt. Die korrekte Betriebsspannung ist dem Produktschild zu entnehmen. 3. Das Produkt aus Sicherheitsgründen während eines Gewitters oder bei Nichtverwendung über einen längeren Zeitraum aus der Steckdose ziehen.
-
Seite 40: Auspacken

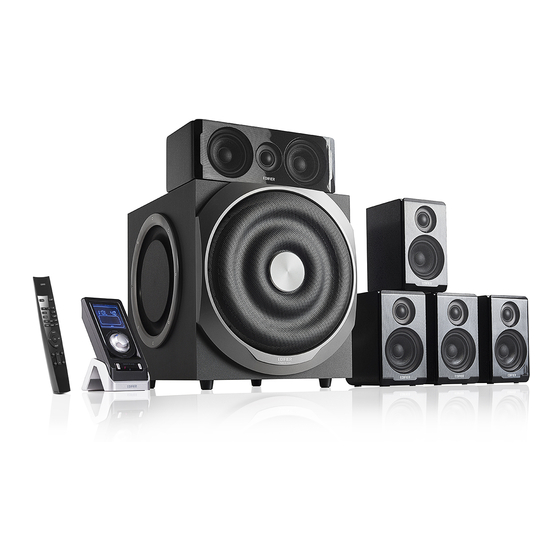

Auspacken Verpackungsinhalt Kabelgebundener Controller Satellitenlautsprecher Fernbedienung Subwoofer Lautsprecher-Anschlusskabel LWL-Kabel Audioanschlusskabel (3,5mm zu Doppel-RCA) S760D Multimedia Speaker User manual | Manuel d’utilisateur | Manual de usuario | Bedienungsanleitung | Manuale dell’utente Netzkabel Cinch-Anschlusskabel Bedienungsanleitung Deutsch... -
Seite 41: Rückseite Des Subwoofers
Abbildungen Line In S760D 5.1CH Multimedia Speaker Speaker Out Wired Coaxial Controller Optical 1 Optical 2 Optical 3 Power Rückseite des Subwoofers Kabelgebundener Controller 1. Lautsprecher-Ausgangsbuchsen 9. LC-Display 2. 5.1-Kanal Eingangsbuchsen 10. Funktionsauswahl/Haupt-Lautstärkeregler 3. Stereo-Eingangsbuchsen (AUX/CD) 11. Standby/On (Ein) 4. Anschluss für kabelgebundenen Controller 12. -
Seite 42: Fernbedienung
Fernbedienung 1. LED 2. Standby/On (Ein) 3. Stummschaltung 4. 5.1-Kanal-Eingang 5. Optischer Eingang 6. Koaxial-Eingang 7. CD-Eingang 8. AUX-Eingang : Dolby Pro Logic II Ein/Aus 10. Music---- Dolby Pro Logic II Musikmodus Movie---- Dolby Pro Logic II Filmmodus Emul---- Dolby Pro Logic II Emulationsmodus Matrix---- Dolby Pro Logic II Matrixmodus Virtual---- Dolby Pro Logic II Virtueller Modus Comp on... -
Seite 43: Einstellung
Betriebsanleitung ● Bitte öffnen Sie das Batteriefach wie in der Abbildung gezeigt, legen Sie die Batterien ein, und verschließen Sie das Fach wieder. ● Richten Sie die Fernbedienung auf den Infrarot-Empfänger am Display des kabelgebundenen Controllers, um eine bestmögliche Signalübertragung zu erzielen. ●... -
Seite 44: Anschließen Und Aufstellen
Anschließen und Aufstellen Anschluss der Lautsprecher und der Audioquelle 5.1 IN Line In S760D 5.1CH Multimedia Speaker Speaker Out Coaxial Wired Controller Optical 1 Optical 2 Optical 3 Power Schließen Sie die Satellitenlautsprecher an die „Lautsprecherausgang“-Buchsen auf der Rückseite des Subwoofers an (das goldene Kabel an die rote Kabelklemme und das silberne Kabel an die schwarze Kabelklemme). -
Seite 45: Aufstellen Der Satellitenlautsprecher
Betriebsanleitung Aufstellen der Satellitenlautsprecher Um den bestmöglichen Surround-Effekt zu erzielen, sollten alle Lautsprecher in gleicher Entfernung zum Hörer stehen. Ist der Aufstellungsort ein Raum mit eher quadratischem oder horizontal-rechteckigem Grundriss, empfehlen wir eine Aufstellung der Lautsprecher wie in Abbildung A dargestellt. Ist der Aufstellungsort eher vertikal-rechteckig im Grundriss, empfehlen wir eine Anordnung der Lautsprecher wie in Abbildung B gezeigt. -
Seite 46: Optischer Eingang
Betriebsanleitung Optischer Eingang Optischer Eingang oder INPUT/ESC 1. Drücken Sie die Taste „INPUT“ am kabelgebundenen Controller, bis auf dem LCD „OPT“ angezeigt wird oder drücken Sie zur Auswahl des optischen Eingangs die Taste „OPT“ auf der Fernbedienung. 2. Verbinden Sie mit dem LWL-Kabel die „OPT“-Anschlussbuchse mit Ihrer Audioquelle (DVD usw.). 3. -
Seite 47: Anschluss An Dvd
Betriebsanleitung 5.1 EINGANG 5.1 input 5.1-Eingang oder INPUT/ESC 1. Drücken Sie auf der drahtgebundenen Steuerung die Taste „INPUT“ oder die Taste „5.1CH“ auf der Fernbedienung, bis im LCD-Display die Anzeige „5.1CH“ erscheint. 2. Schließen Sie Ihr Gerät mit dem audioanschlusskabel (3,5mm zu Doppel-RCA) an den „5.1CH“ Eingang an. 3. -
Seite 48: Technische Daten
Technische Daten Ausgangsleistung: FL/FR/C/SL/SR: 60W+60W+60W+60W+60W SW: 240W Geräuschpegel: ≤30dB(A) Frequenzbereich: FL\FR\SL\SR: 145Hz ~ 20KHz C: 128Hz ~ 20KHz SW: 45Hz ~ 130Hz Eingangsempfindlichkeit: 5.1IN: Satelliten: 800mV ± 50mV Subwoofer: 1280mV ± 20mV AUX/CD: Satelliten: 800mV ± 50mV Subwoofer: 1020mV ± 20mV Optisch/Koaxial: Satelliten: 400mFFS ±... - Seite 49 Bei Fragen zu Garantieleistungen unserer Produkte gehen Sie bitte auf die entsprechende Webseite Ihres Landes unter www.edifier.com und schauen Sie im Abschnitt Garantiebestimmungen nach. USA und Kanada: service@edifier.ca Südamerika: Besuchen Sie für örtliche Kontaktinformationen bitte www.edifier.com (Englisch) oder www.edifierla.com (Spanisch/Portugiesisch). Deutsch...
