ZAMEL exta PCM-02 Betriebsanleitung

ZEITRELAIS PCM- 02 (AUSSCHALTVERZÖGERUNG)
BESCHREIBUNG
Das Zeitrelais PCM- 02 ermöglicht
eine Ausschaltverzögerung in der Heim-
und Industrieautomatisierung. Die Aus-
lösung erfolgt durch Anschlussspannung.
Das Relais verfügt über einen Zeitein-
stellbereich von 0,1 s bis 10 Tagen. Eine
zusätzliche EIN/AUS Funktion ermöglicht
ein dauerhaftes Einschalten oder Aus-
schalten eines elektronischen Verbrau-
chers. Das Relais verfügt über eine op-
tische Anzeige zur Anschlussspannung
(grüne LED) und eine optische Anzeige
für Relaisstatus und Zeitmessung (rote
LED).
EIGENSCHAFTEN
● Betriebsmodi: Ausschaltverzögerung
(Auslösung durch Anschlussspan-
nung)
● Optische Anzeige zur Anschlussspan-
nung (grüne LED)
● Optische Anzeige für Relaisstatus und
Zeitmessung (rote LED)
● präzise Zeitmessgenauigkeit
● breiter Zeiteinstellbereich
● permanente Einschalt- / Ausschalt-
funktion
● Ausgangskontakt bis max. 16 A be-
lastbar
● einmoduliges Gehäuse
● Montagemöglichkeit auf einer DIN-
Schiene
Das Gerät Norm übereinstimmend
an ein Einphasen-
anschließen. Die Anschlusstechnik
ist in dieser
beschrieben. Sämtliche Handlungen
im Zusammenhang
HINWEIS
Installation sollten ausschließlich
von einer qualifizierten Fachkraft, die sich mit der
Montageganleitung vertraut gemacht hat, durchgeführt
werden. Eine Demontage führt zu Garantieverlust.
Stromschlaggefahr. Bevor mit der Installation begonnen
wird, sollte sichergestellt werden, dass keine Spannung
anliegt. Zur Montage sollte ein 3,5 mm Kreuz
Schraubenzieher verwendet werden. Faktoren wie
Transport, Lagerung und ordnungsgemäße Nutzung
gewährleisten einen vorschriftsmäßigen Betrieb.
In folgenden Fällen wird von einer Montage abgeraten:
• Mangel an Einzelkomponenten
• Verformung und Beschädigung einzelner Komponenten
Im Falle einer Störung, wenden Sie sich an den Hersteller.
Das Symbol weist auf eine Trennung
von Elektro- und Elektronikgeräten
hin. Es ist streng verboten gebrauchte
Elektronikware im Haushaltsmüll zu
entsorgen. Das Gerät enthält wertvolle
Rohstoffe, die wieder verwendet
werden können. Geben Sie das Gerät
deshalb an einer entsprechenden
Annahmestelle ab.
ul. Zielona 27, 43-200 Pszczyna, Poland
Tel. +48 (32) 210 46 65, Fax +48 (32) 210 80 04
www.zamel.com, e-mail: export@zamel.pl
TECHNISCHE DATEN
Optische Anzeige zur Anschlussspannung: grüne LED
Optische Anzeige für Relaisstatus und Zeitmessung: rote LED
Querschnitt der Anschlusskabel: 0,2 : 2,50 mm² 0,2 ÷ 2,50 mm

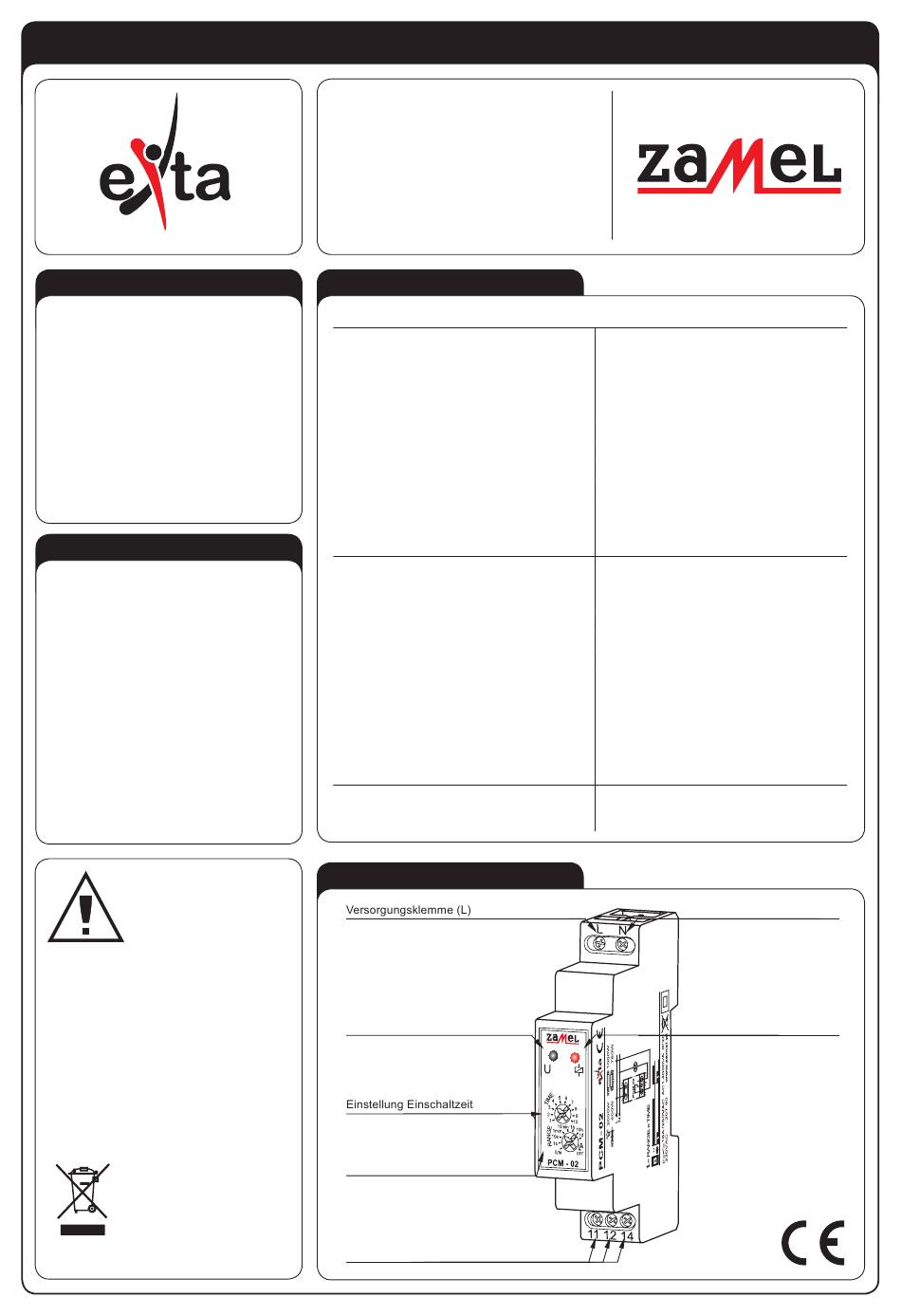

AUSSEHEN
Netz
Montageanleitung
mit der
Optische Anzeige
zur Anschlussspannung
Zeiteinstellbereich
Ausgangsklemmen
ZAMEL Sp. z o.o.
Versorgung: L, N
Nennanschlussspannung: 230 V AC
Nennanschlussspannungsschwankung:
Nennfrequenz: 50/ 60 HZ
Nennleistungsaufnahme: 25 mA
Anzahl der Betriebsmodi: 1 (Einschaltverzögerung)
Zeiteinstellbereich: 0,1 s : 10 Tage
Zeitmessgenauigkeit: 0,2 %
Einstellung Einschaltzeit: 2 Potentiometer
Relaiskontaktparameter: 1NO/ NC - 16 A / 250 V AC1 4000 VA
Anzahl der Anschlusskabel/ Klemmen: 5
Betriebstemperaturbereich: -20 : + 60
Montageausrichtung: beliebig
Montage:
Gehäuseschutzklasse: IP (PN- EN 60529)
Schutzklasse: II
Überspannungskategorie: II
Verschmutzungsgrad: 2
Schock- Spannung: 2kV (PN-EN 6100-4-5)
Abmessungen: 90 x 17,5 x 66 mm
Gewicht. 0,08 kg
Referenznormen: PN- EN 607730-1
BETRIEBSANLEITUNG
PCM-02
-15 : + 10%
2
C
o
DIN Schiene
PN- EN 60730-2-7
PN- EN 61000-4-2,3,4,5,6,11
Versorgungsklemme (N)
Relaisstatus und Zeitmessung
plik: inst_ext_de_pcm-02 | modyfikacja: 29.09.2016
Optische Anzeige für
