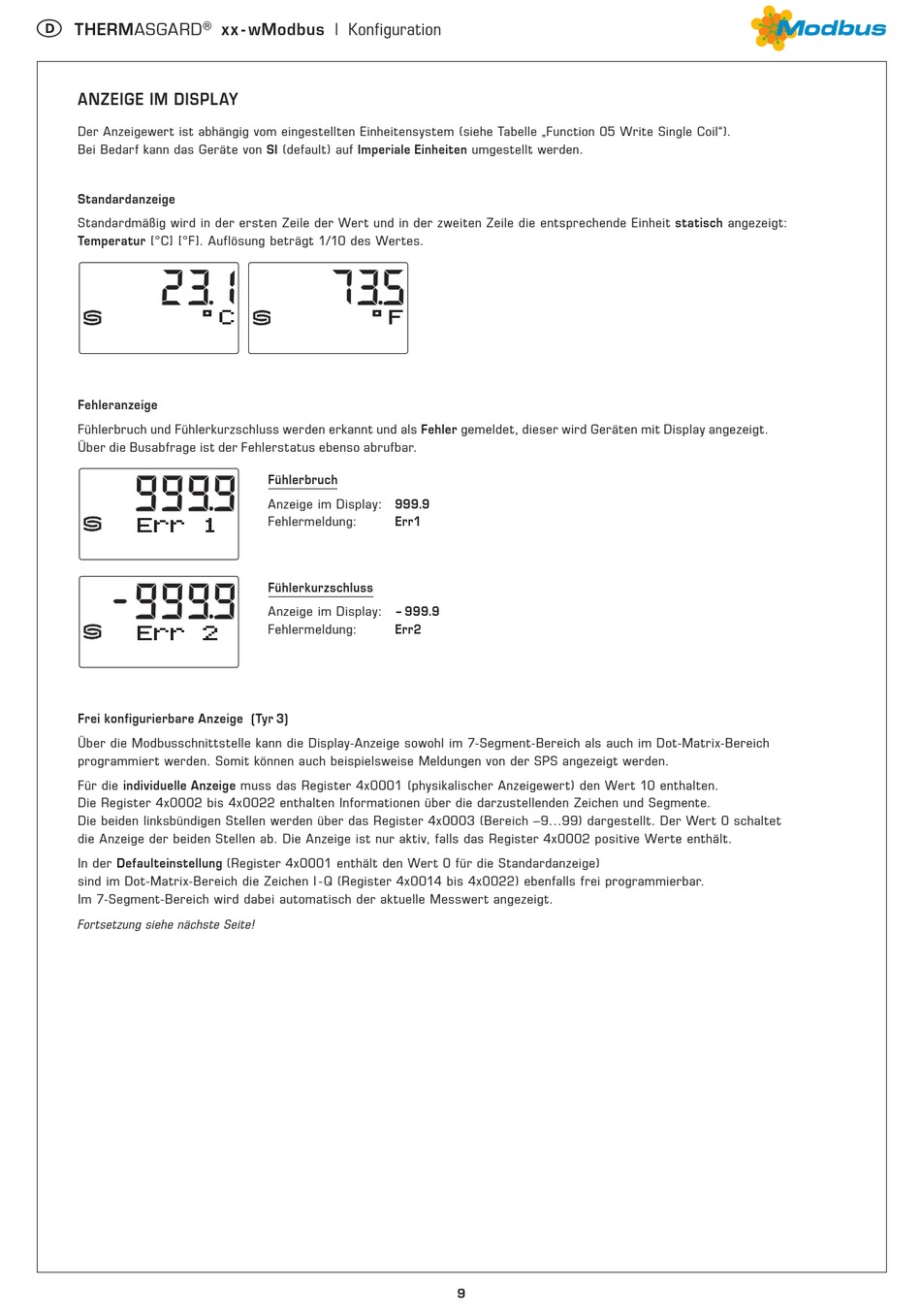

ANZEIGE IM DISPLAY

Der Anzeigewert ist abhängig vom eingestellten Einheitensystem (siehe Tabelle „Function 05 Write Single Coil").
Bei Bedarf kann das Geräte von SI (default) auf Imperiale Einheiten umgestellt werden.
Standardanzeige
Standardmäßig wird in der ersten Zeile der Wert und in der zweiten Zeile die entsprechende Einheit statisch angezeigt:
Temperatur [°C] [°F]. Auflösung beträgt 1/10 des Wertes.
Fehleranzeige
Fühlerbruch und Fühlerkurzschluss werden erkannt und als Fehler gemeldet, dieser wird Geräten mit Display angezeigt.
Über die Busabfrage ist der Fehlerstatus ebenso abrufbar.
Frei konfigurierbare Anzeige (Tyr 3)
Über die Modbusschnittstelle kann die Display-Anzeige sowohl im 7-Segment-Bereich als auch im Dot-Matrix-Bereich
programmiert werden. Somit können auch beispielsweise Meldungen von der SPS angezeigt werden.
Für die individuelle Anzeige muss das Register 4x0001 (physikalischer Anzeigewert) den Wert 10 enthalten.
Die Register 4x0002 bis 4x0022 enthalten Informationen über die darzustellenden Zeichen und Segmente.
Die beiden linksbündigen Stellen werden über das Register 4x0003 (Bereich –9...99) dargestellt. Der Wert 0 schaltet
die Anzeige der beiden Stellen ab. Die Anzeige ist nur aktiv, falls das Register 4x0002 positive Werte enthält.
In der Defaulteinstellung (Register 4x0001 enthält den Wert 0 für die Standardanzeige)
sind im Dot-Matrix-Bereich die Zeichen I -Q (Register 4x0014 bis 4x0022) ebenfalls frei programmierbar.
Im 7-Segment-Bereich wird dabei automatisch der aktuelle Messwert angezeigt.
Fortsetzung siehe nächste Seite!
xx - wModbus | Konfiguration
Fühlerbruch
Anzeige im Display: 999.9
Fehlermeldung: Err1
Fühlerkurzschluss
Anzeige im Display: – 999.9
Fehlermeldung: Err2
