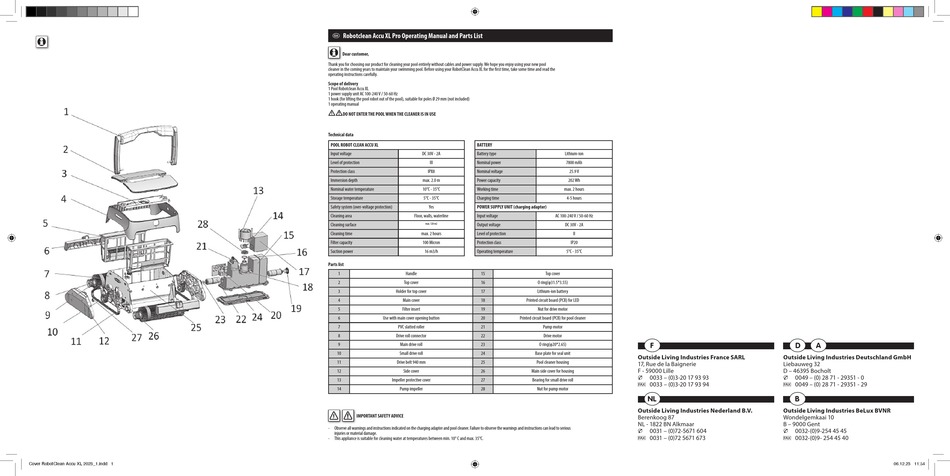

1 Robotclean Accu XL Pro Operating Manual and Parts List
Dear customer,
Thank you for choosing our product for cleaning your pool entirely without cables and power supply. We hope you enjoy using your new pool
cleaner in the coming years to maintain your swimming pool. Before using your RobotClean Accu XL for the first time, take some time and read the
operating instructions carefully.
Scope of delivery
1 Pool Robotclean Accu XL
1 power supply unit AC 100-240 V / 50-60 Hz
1 hook (for lifting the pool robot out of the pool), suitable for poles Ø 29 mm (not included)
1 operating manual

DO NOT ENTER THE POOL WHEN THE CLEANER IS IN USE
Technical data
POOL ROBOT CLEAN ACCU XL
BATTERY
Input voltage
DC 30V - 2A
Battery type
Level of protection
III
Nominal power
Protection class
IPX8
Nominal voltage
Immersion depth
max. 2.0 m
Power capacity
Nominal water temperature
10°C - 35°C
Working time
Storage temperature
5°C - 35°C
Charging time
Safety system (over-voltage protection)
Yes
POWER SUPPLY UNIT (charging adapter)
Cleaning area
Floor, walls, waterline
Input voltage
Cleaning surface
max. 120 m2
Output voltage
Cleaning time
max. 2 hours
Level of protection
Filter capacity
100 Micron
Protection class
Suction power
16 m3/h
Operating temperature
Parts list
1
Handle
15
2
Top cover
16
3
Holder for top cover
17
4
Main cover
18
5
Filter insert
19
6
Use with main cover opening button
20
7
PVC slatted roller
21
8
Drive roll connector
22
9
Main drive roll
23
10
Small drive roll
24
11
Drive belt 940 mm
25
12
Side cover
26
13
Impeller protective cover
27
14
Pump impeller
28
IMPORTANT SAFETY ADVICE
- Observe all warnings and instructions indicated on the charging adapter and pool cleaner. Failure to observe the warnings and instructions can lead to serious
injuries or material damage.
- This appliance is suitable for cleaning water at temperatures between min. 10° C and max. 35°C.
Lithium-ion
7800 mAh
25.9 V
202 Wh
max. 2 hours
4-5 hours
AC 100-240 V / 50-60 Hz
DC 30V - 2A
II
IP20
5°C - 35°C
Top cover
O ring(φ31.5*3.55)
Lithium-ion battery
Printed circuit board (PCB) for LED
Nut for drive motor
Printed circuit board (PCB) for pool cleaner
Pump motor
Drive motor
F
O ring(φ20*2.65)
Base plate for seal unit
Outside Living Industries France SARL
Pool cleaner housing
17, Rue de la Baignerie
F - 59000 Lille
Main side cover for housing
0033 – (0)3-20 17 93 93
•
Bearing for small drive roll
0033 – (0)3-20 17 93 94

Nut for pump motor
NL
Outside Living Industries Nederland B.V.
Berenkoog 87
NL - 1822 BN Alkmaar
0031 – (0)72-5671 604
•
0031 – (0)72 5671 673

D
A
Outside Living Industries Deutschland GmbH
Liebauweg 32
D – 46395 Bocholt
0049 – (0) 28 71 - 29351 - 0
•
0049 – (0) 28 71 - 29351 - 29

B
Outside Living Industries BeLux BVNR
Wondelgemkaai 10
B – 9000 Gent
0032-(0)9-254 45 45
•
0032-(0)9- 254 45 40

06.12.23 11:54
06.12.23 11:54
