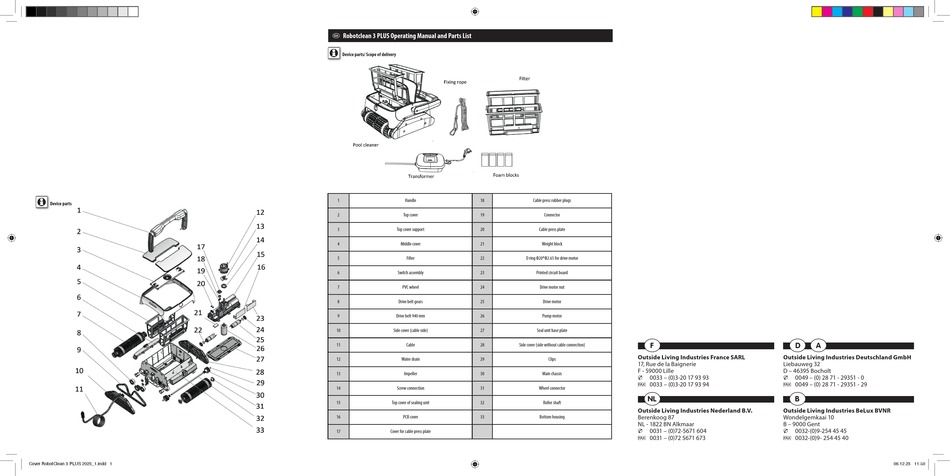

Device parts/ Scope of delivery
Cover RobotClean 3 PLUS 2023_1.indd 1
Cover RobotClean 3 PLUS 2023_1.indd 1
1 Robotclean 3 PLUS Operating Manual and Parts List
Device parts/ Scope of delivery
1
Handle
18
2
Top cover
19
3
Top cover support
20
4
Middle cover
21
5
Filter
22
6
Switch assembly
23
7
PVC wheel
24
8
Drive belt gears
25
9
Drive belt 940 mm
26
10
Side cover (cable side)
27
11
Cable
28
12
Water drain
29
13
Impeller
30
14
Screw connection
31
15
Top cover of sealing unit
32
16
PCB cover
33
17
Cover for cable press plate
Cable press rubber plugs
Connector
Cable press plate
Weight block
O ring Φ20*Φ2.65 for drive motor
Printed circuit board
Drive motor nut
Drive motor
Pump motor
Seal unit base plate
F
Side cover (side without cable connection)
Outside Living Industries France SARL
Clips
17, Rue de la Baignerie
F - 59000 Lille
Main chassis
0033 – (0)3-20 17 93 93
•
0033 – (0)3-20 17 93 94
Wheel connector
NL
Roller shaft
Outside Living Industries Nederland B.V.
Bottom housing
Berenkoog 87
NL - 1822 BN Alkmaar
0031 – (0)72-5671 604
•
0031 – (0)72 5671 673
D
A
Outside Living Industries Deutschland GmbH
Liebauweg 32
D – 46395 Bocholt
0049 – (0) 28 71 - 29351 - 0
•
0049 – (0) 28 71 - 29351 - 29
B
Outside Living Industries BeLux BVNR
Wondelgemkaai 10
B – 9000 Gent
0032-(0)9-254 45 45
•
0032-(0)9- 254 45 40
06.12.23 11:50
06.12.23 11:50
Inhaltsverzeichnis
Verwandte Anleitungen für ubbink Robotclean 3 PLUS
Inhaltszusammenfassung für ubbink Robotclean 3 PLUS
-
Seite 7: Wartung
• Große Saughöhen und/oder lange Saugleitungen erfordern mehr Zeit und können die Pumpleistung verringern. Im Falle von Schwierigkeiten ziehen Sie die „Fehlerbeseitigungsanleitung“ zu Rate. • Das gepumpte Wasser kühlt und schmiert die Dichtung. Bei Trockenlauf der Pumpe wird die Dichtung beschädigt. In dem Pumpentank muss sich deshalb imm Starten Starten 1 Robotclean 3 PLUS Operating Manual and Parts List • Stellen Sie sicher, dass die Pumpenwelle sich frei dreht. • Stellen Sie sicher, dass die Pumpenwelle sich frei dreht. • Prüfen Sie die Motordrehrichtung, die mit der Angabe auf der Gebläseabdeckung übereinstimmen muss. WARRANTY • Starten Sie die Pumpe nur dann, wenn die Saug- und Druckleitungen mit den entsprechenden Ein- und Auslassanschlüssen verbunden sind. Prüfen Sie, dass s Our products are subject to stringent quality controls. However, we are very sorry if this device does fail to work properly. The following applies to the assertion of warranty keine Hindernisse befi nden. -
Seite 8: Robotclean 3 Plus Betriebsanleitung Und Teileliste
2 Robotclean 3 PLUS Betriebsanleitung und Teileliste Geräteteile/ Lieferumfang Filter Befestigungsseil Poolreiniger Schaumstoffblöcke Transformator Handgriff Kabelpress-Gummistopfen Obere Abdeckung Verbinder Unterstützung der oberen Abdeckung Kabelpressplatte Mittlere Abdeckung Gewichtsblock Filter O-Ring Φ20*Φ2,65 für Antriebsmotor Schalter-Montage Leiterplatte PVC-Rolle Antriebsmotormutter Antriebsriemengetriebe Antriebsmotor Antriebsriemen 940 mm... -
Seite 9: Funktion
2 Robotclean 3 PLUS Betriebsanleitung und Teileliste Allgemeine Informationen Sehr geehrter Kunde, sehr geehrte Kundin, Diese Bedienungsanleitung enthält wichtige Informationen zur Inbetriebnahme und Benutzung. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Poolreiniger verwenden. Dies gilt insbesondere für die Sicherheitshinweise. Andernfalls können Sie sich verletzen, oder den Poolreiniger beschädigen. Bewahren Sie die Bedienungsanleitung für die weitere Nutzung auf. - Seite 10 2 Robotclean 3 PLUS Betriebsanleitung und Teileliste Reinigungsprozess Allgemeine Hinweise Der Poolreinger ist für die regelmäßige Reinigung des Bodens, der Wand und der Wasserlinie des Schwimmbeckens bestimmt. - Der Roboter muss in sauberem Wasser verwendet werden - Der pH-Wert des Poolwassers sollte zwischen 7,0 und 7,4 liegen.
