• В процессе использования данного инструмента создаются боль-
шие силы, которые могут привести к поломке или разбросу де-
талей и причинить травму. Стойте на расстоянии от инструмента во
время его использования и носите соответствующие средства защиты,
включая средства защиты глаз.
• Запрещается ремонтировать поврежденную насадку. Насадка,
которая была подвергнута сварке, шлифовке, рассверливанию или
какой-либо модификации, может разрушиться во время использо-
вания. Запрещается заменять отдельные компоненты. Для сниже-
ния риска травмы выбрасывайте поврежденные насадки.
• Используйте правильно подобранную комбинацию инструмента, со-
единителя и кабеля. Неправильно подобранная комбинация может стать
причиной неполного или неправильного обжатия, что повышает опас-
ность возникновения пожара, получения тяжелой травмы или смерти.
Выбор соответствующих материалов и способов
ПРЕДУПРЕЖДЕНИЕ
соединений предоставляется проектировщику системы и/или монтаж-
нику. Перед началом установки следует выполнить тщательную оценку
особых требований. За информацией по выбору обратитесь к изгото-
вителю соединителя.
Если у вас возникли вопросы, касающиеся этого инструмента RIDGID®:
• Обратитесь к местному дистрибьютору RIDGID.
• Чтобы найти контактный телефон местного дистрибьютора RIDGID,
войдите на сайт RIDGID.com.
• Обратитесь в отдел технического обслуживания компании Ridge Tool
по адресу rtctechservic es@emerson.com, в США и Канаде можно также
позвонить по номеру (800) 519-3456.
Описание
Безматричная обжимная насадка RIDGID® 4P-6 4PIN предназначена для
обжатия прессуемых электрических соединителей на соответствую-
щих проводах.
Инструмент предлагается в двух вариантах: как сменная насадка (для
электроинструмента RIDGID® RE 6/RE 60 или ILSCO) или как часть специ-
ального инструмента (инструментов серии RIDGID® RE-600).
Обжимная насадка вращается на 360 градусов. Насадка оснащена
специальной быстродействующей системой фиксации.
Неподвижный зубец
Пружина
фиксатора
Фиксатор

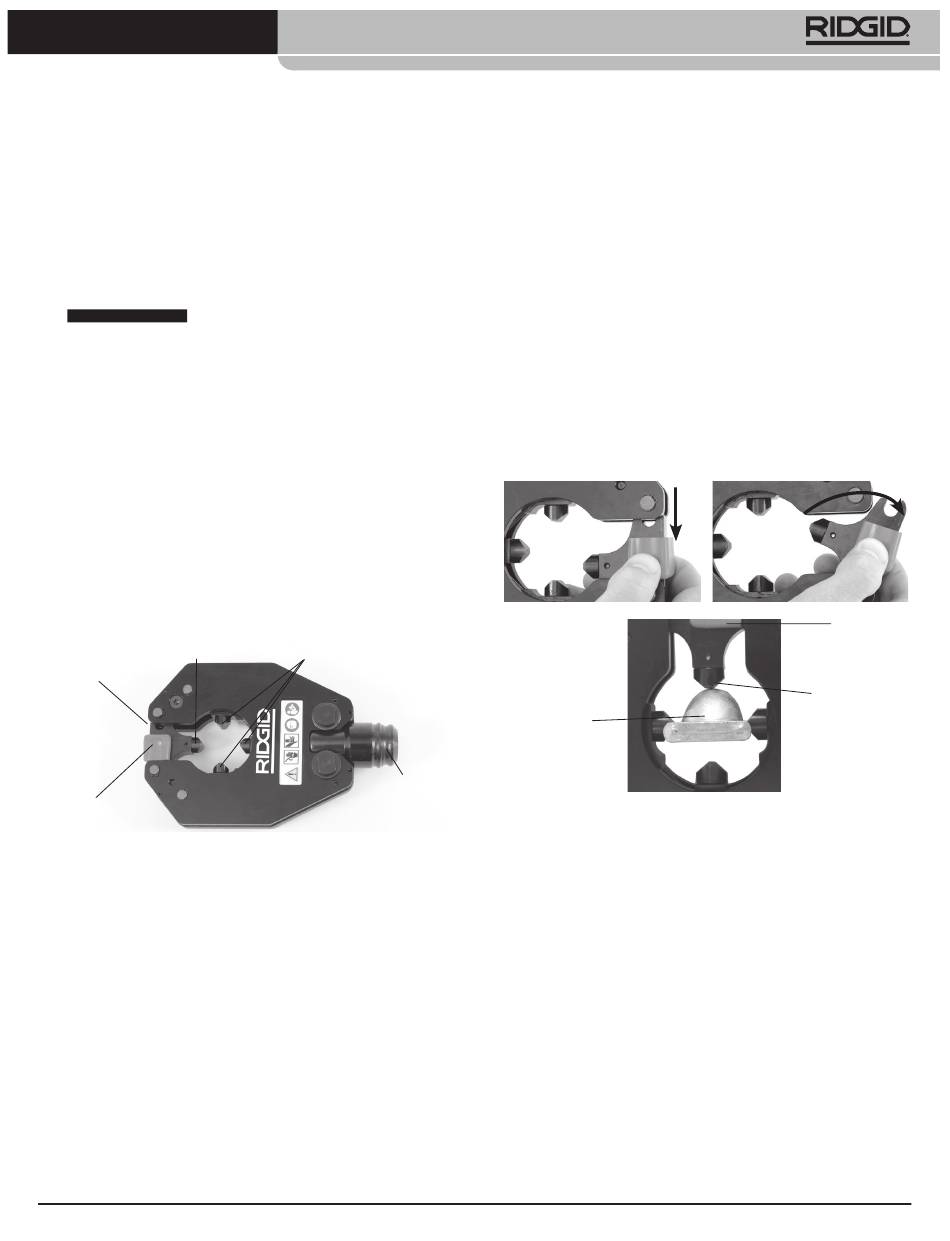

Рис. 1 – Безматричная обжимная насадка 4P-6 4PIN (сменная моди-
фикация)
Техн ские характеристики
Макс. размер кабеля .......................... 750 MCM – медный провод класса B,
Таблицы совместимости обжимных матриц RIDGID и электрических
соединителей представлены на сайте RIDGID.com/CrimpDies.
Тип муфты QCS .......................................... QCS 6 т и QCS 60 кН
Входное усилие инструмента ........... 60 кН (6 тонн) (13,500 фунтов)
Вес сменной насадки ........................... 5.8 фунтов (2,6 кг)
Осмотр / Обслуживание
Проверьте обжимную насадку перед каждым использованием и ис-
ключите любую проблему и риск.
1. Извлеките аккумулятор из электроинструмента.
2. Очистите инструмент и насадку, в том числе рукоятки и органы
управления, от масла, смазки и грязи. Это облегчает осмотр и пре-
дотвращает выскальзывание инструмента из рук.
3. Проведите осмотр насадки и проверьте:
• Правильность сборки и комплектации.
• Отсутствие износа, коррозии или иного повреждения. Проверьте,
что фиксатор правильно функционирует и надежно закрывается.
4P-6 4PIN™ Dieless Crimp Head Instructions
Движущиеся вдавливаемые
зубцы
Муфта QCS
500 MCM – алюминиевый провод,
500 MCM – тонкожильный провод
• Наличие и разборчивость маркировок насадки.
• Информацию по осмотру и техобслуживанию муфты QCS
см. в руководстве по эксплуатации электроинструмента.
При обнаружении каких-либо проблем устраните их, прежде чем
пользоваться насадкой.
4. Осмотрите электроинструмент и иное используемое оборудова-
ние, как указано в инструкциях.
5. Нанесите на оси поворота насадки универсальное легкое смазоч-
ное масло. Сотрите излишек масла.
Установка / использование
1. Подготовьте соединитель для обжатия в соответствии с инструк-
циями изготовителя.
2. Выберите для применения надлежащий обжимной инструмент в
соответствии с его техническими характеристиками. Обязательно
выполните осмотр всего оборудования и установите его в соот-
ветствии с прилагаемыми к нему инструкциями.
3. Замена насадок с использованием муфты QCS – См. Руководство
по эксплуатации электроинструмента.
4. Сухими руками вставьте аккумулятор в инструмент.
5. При необходимости откройте насадку, отведя фиксатор в сторону
и повернув его наружу (рис. 2). Закройте насадку на соединителе,
который подлежит опрессовке. Убедитесь, что фиксатор закрыт
до упора – запрещается эксплуатировать инструмент с открытым
или не полностью закрытым фиксатором.
Рис. 2 – Открывание/закрывание обжимной насадки
Соединитель
Рис. 3 – Выравнивание соединителя относительно неподвижного зубца
6. Соблюдайте все инструкции изготовителя прессуемого соедини-
теля, касающиеся расположения места обжатия. Для проводов
определенного калибра может потребоваться более одного об-
жатия на соединение.
Расположите соединитель по центру и перпендикулярно относи-
тельно неподвижного зубца (закрепленного на фиксаторе) (рис. 3).
Нецентрированное расположение соединителя относительно не-
подвижного зубца или его установка между зубцами могут стать
причиной некачественного обжатия или повреждения инструмента.
При выполнении одного обжатия совместите неподвижные зубцы
с линией на соединителе. Если согласно инструкции изготовителя
требуется выполнить несколько обжатий, обеспечьте на соедини-
теле достаточное пространство, чтобы равномерно распределить
места обжатия между линиями на кабельном наконечнике.
Фиксатор
Неподвижный
зубец
5
