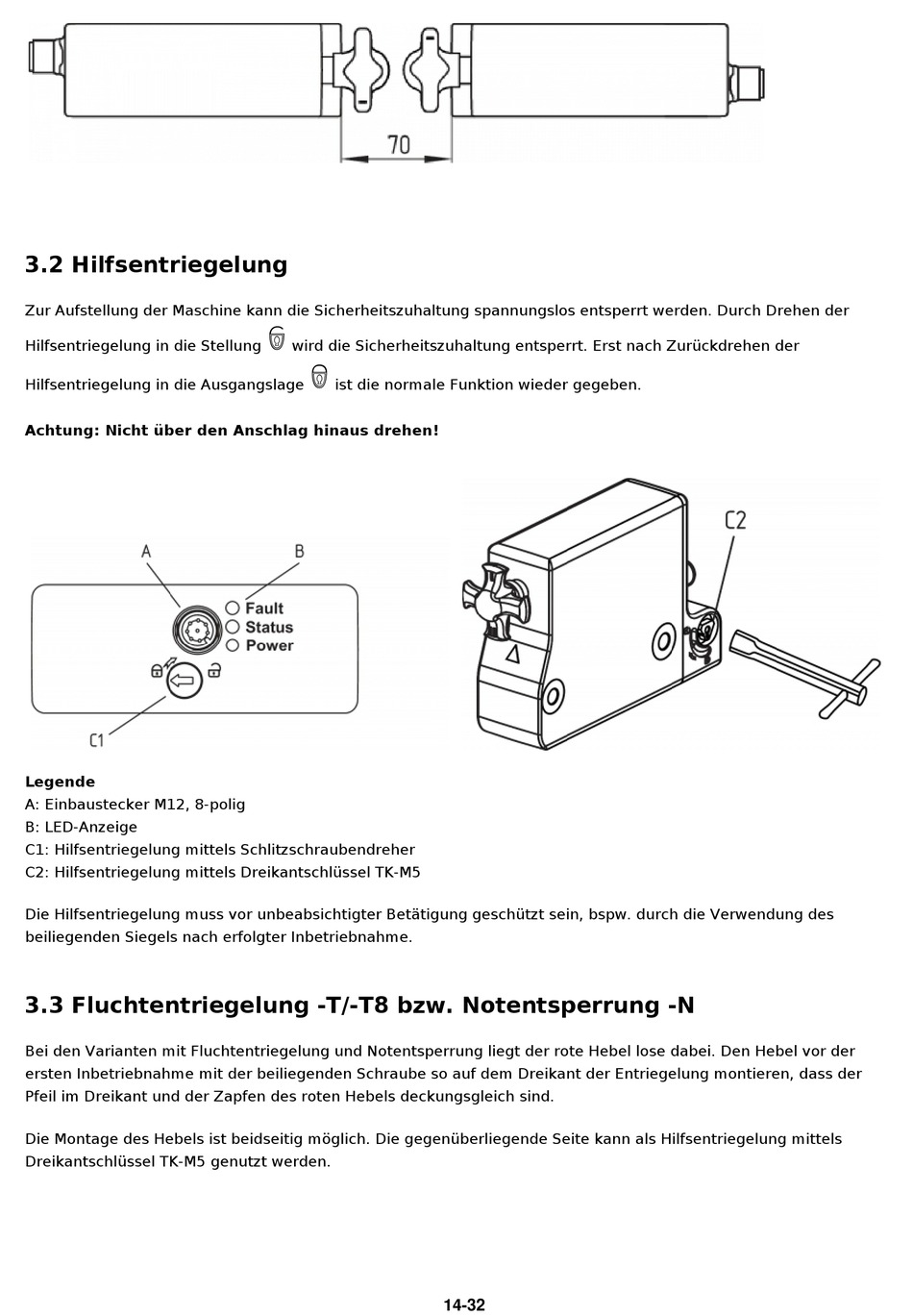

3.2 Hilfsentriegelung
Zur Aufstellung der Maschine kann die Sicherheitszuhaltung spannungslos entsperrt werden. Durch Drehen der
q
Hilfsentriegelung in die Stellung
wird die Sicherheitszuhaltung entsperrt. Erst nach Zurückdrehen der
p
Hilfsentriegelung in die Ausgangslage
ist die normale Funktion wieder gegeben.
Achtung: Nicht über den Anschlag hinaus drehen!
Legende
A: Einbaustecker M12, 8-polig
B: LED-Anzeige
C1: Hilfsentriegelung mittels Schlitzschraubendreher
C2: Hilfsentriegelung mittels Dreikantschlüssel TK-M5
Die Hilfsentriegelung muss vor unbeabsichtigter Betätigung geschützt sein, bspw. durch die Verwendung des
beiliegenden Siegels nach erfolgter Inbetriebnahme.
3.3 Fluchtentriegelung -T/-T8 bzw. Notentsperrung -N
Bei den Varianten mit Fluchtentriegelung und Notentsperrung liegt der rote Hebel lose dabei. Den Hebel vor der
ersten Inbetriebnahme mit der beiliegenden Schraube so auf dem Dreikant der Entriegelung montieren, dass der
Pfeil im Dreikant und der Zapfen des roten Hebels deckungsgleich sind.
Die Montage des Hebels ist beidseitig möglich. Die gegenüberliegende Seite kann als Hilfsentriegelung mittels
Dreikantschlüssel TK-M5 genutzt werden.
