2.1.1 So montieren Sie das Modul auf der DIN Schiene:
1. Stellen Sie sicher, dass die Spannungsversorgung vom Red5-System getrennt
wurde.
2. Entriegeln Sie die DIN-Schienenklipse, indem Sie die Klipse unter Zuhilfenahme
eines Schraubenziehers nach außen ziehen bis Sie ein hörbares Klicken
vernehmen.
3. Wenn Sie das Modul an einem schon vorhandenen Modul anbringen, achten Sie
darauf, dass das Modul richtig in die Nuten eingeschoben wird und die Geräte
bündig abschließen.
4. Verriegeln Sie die DIN-Schienenklipse, indem Sie mit einem Schraubenzieher die
Klipse Richtung Modul schieben bis sie wieder in die Position zurückschnappen.
5. Installieren Sie die mitgelieferten Endkappen, um die freiliegenden
Steckverbinder zu schützen.
6. Schließen Sie den Red5 wieder an die Spannungsversorgung an.
2.2
Demontage der Module
1. Stellen Sie sicher, dass die Spannungsversorgung vom Red5-System getrennt
wurde.
2. Entriegeln Sie die DIN-Schienenklipse, indem Sie die Klipse unter Zuhilfenahme
eines Schraubenziehers nach außen ziehen, bis Sie ein hörbares Klicken
vernehmen.
3. Ziehen Sie das Modul sanft, aber bestimmt, an den Nuten in ihre Richtung.
DE-Red5_MODULE-8xP Installationsanleitung.docx

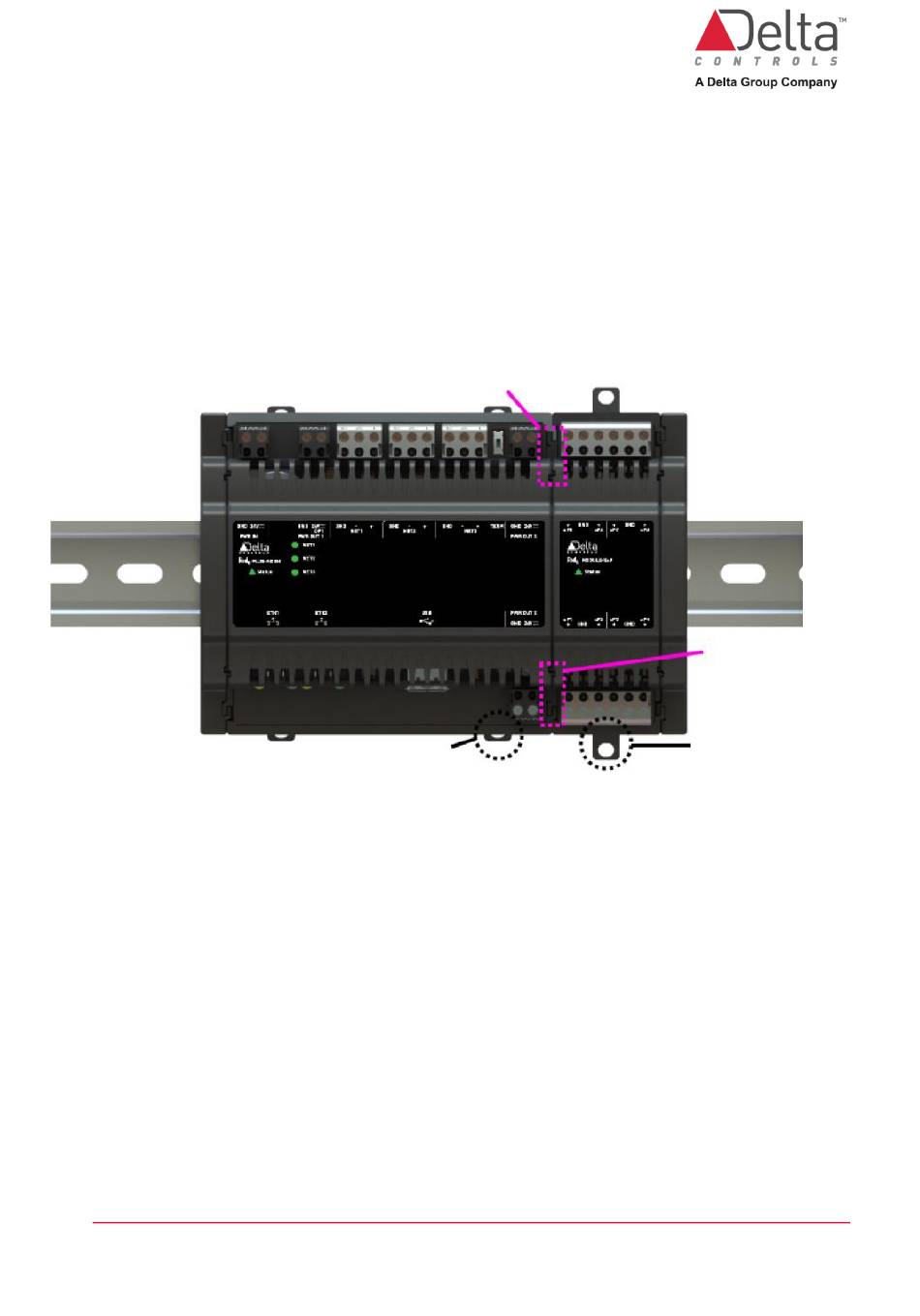

Nuten zur Verbindung der
Module untereinander
DIN-Schienen Klipp verriegelt
Nuten zur Ver-
bindung der
Module
untereinander
DIN-Schienen Klipp entriegelt
© Delta Controls Germany 2023
Seite 7
