Montage des O3 Hub
Stellen Sie sicher, dass der O3 Hub mindestens 1,2 m entfernt von Deckenluftauslässen
oder anderen Quellen bewegter Luft installiert wird. Um konsistente Temperaturmess-
werte zu erhalten, installieren Sie das Gerät nicht in der Nähe von Heiz- oder Kühlquellen
mit stark schwankenden Temperaturen. Um optimale Tageslichtmesswerte zu erhalten,
stellen Sie sicher, dass die Sicht des Sensors nicht behindert wird und er nicht in der
Nähe von Fenstern oder direkten Lichtquellen installiert ist.
Der O3 Hub ist für die deckenbündige Installation mit einer Deckenanschlussdose oder
direkt auf einer Deckenplatte ohne Anschlussdose vorgesehen. Die unterstützte Decken-
höhe beträgt 2,4-3,0 m.
Empfohlene Abzweigdosen-Typen sind:
• Europäische Klemmdose, 60 mm Rasterdurchmesser, 25 mm Mindesttiefe
• Nordamerikanische 3,5 Zoll Achtkant- oder Rundbodenbox, 1 Zoll Mindesttiefe
• Nordamerikanische quadratische 4 Zoll-Rückwandbox, 1 Zoll Mindesttiefe
Der O3 Hub sollte fest an der Decke montiert werden, um unerwünschte Geräusche beim
Betrieb des Lautsprechers zu minimieren.
9.1
Montieren der Montageplatte

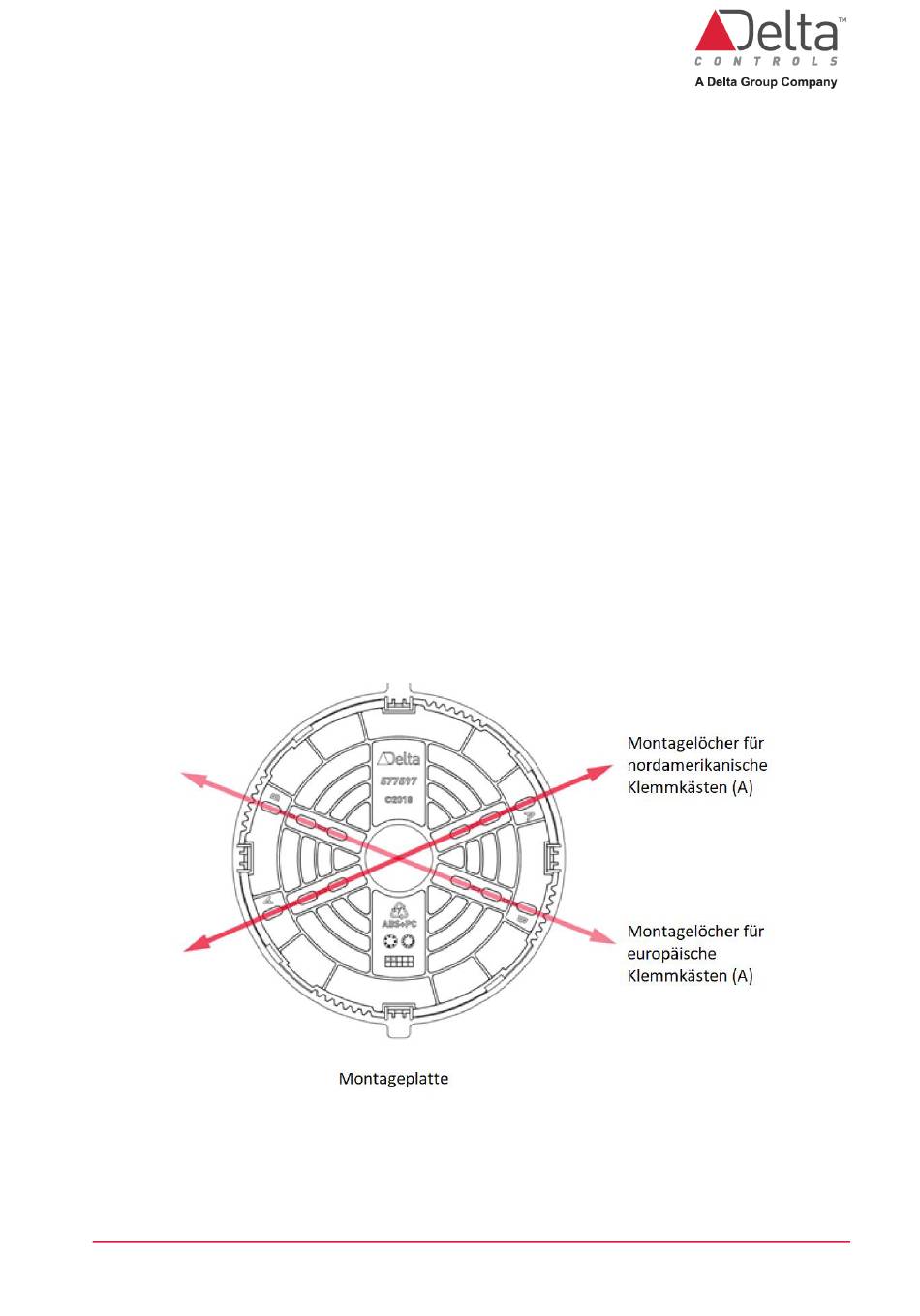

Wenn Sie den O3 Hub an einer Klemmdose montieren, richten Sie die Klemmdose auf die
entsprechenden Montagelöcher aus (siehe unten) und befestigen Sie die Montageplatte
mit Schrauben, die nicht größer als 4,0 mm (#8 oder M4) sind, an der Klemmdose.
Wenn Sie den O3 Hub nicht an einer Klemmdose montieren, stellen Sie sicher, dass die
Deckenplatte das Gewicht des Geräts (350 g einschließlich der Montageplatte) sicher tra-
gen kann.
