Anschlüsse der Dome- und IR-Dome-Kameras
Hinweis: Versuchen Sie nicht, den Netz-/Datenkabelanschluss über RJ45-
Koppler oder Cat5-Kabel zu verlängern. Verwenden Sie ausschließlich den
bereitgestellten Datenkabelanschluss.
Hinweis: Verwenden Sie 12 V DC oder PoE.

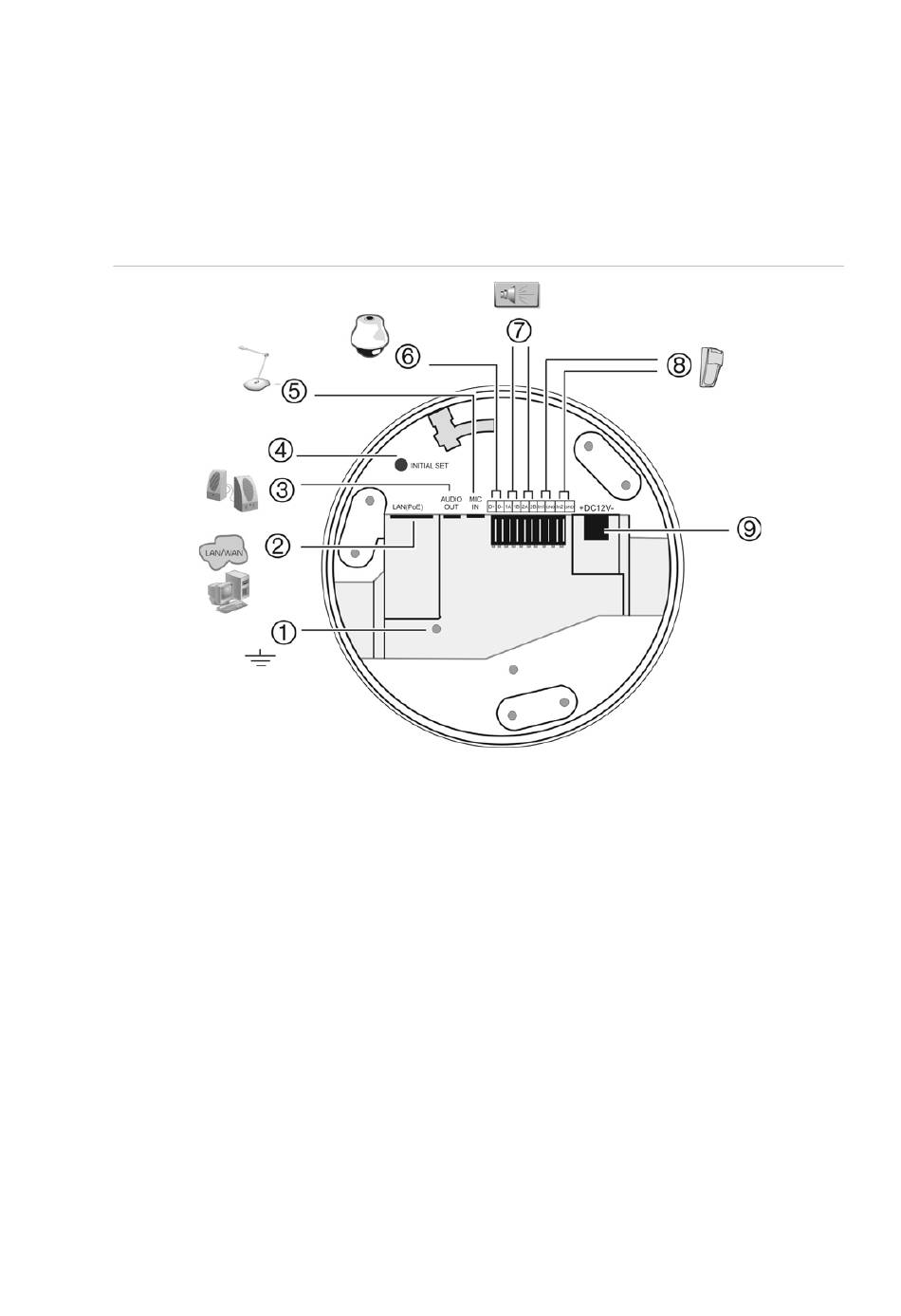

Abbildung 3: Anschlüsse an der Basis der Dome- und IR-Dome-Kameras
1. Masse
Anschluss für Erdung.
2. Ethernet-RJ45-PoE-Anschluss
Anschluss für Netzwerkgeräte.
3. Audioausgang
Anschluss an einen Audioausgang.
Line-Level, 600 Ω.
4. Ersteinstellung
Drücken, um einen „Hardreset" der Kamera
durchzuführen.
5. Audioeingang
Anschluss an einen Audioeingang.
2,0 bis 2,4 Vp-p, 1 kΩ.
Hinweis: Der Alarmausgang kann auch zum Ein- und Ausschalten eines
externen Alarmgerätes verwendet werden. Schließen Sie dazu ein externes
12-V-DC/30-mA-Netzteil an den Alarmausgang an. Siehe Abbildung 4 unten.
TruVision IP Dome Open-Standards-Benutzerhandbuch
6. RS-485 D+, D-
Anschluss an ein RS-485-Gerät wie z. B.
eine PTZ-Dome-Kamera.
7. Alarmausgänge
Anschluss 1A/1B und 2A/2B an
Alarmausgabegeräte.
8. Alarmeingänge
Anschluss IN1/GND und IN2/GND an
Alarmeingabegeräte.
9. Netzteil
Anschluss eines 12-V-Gleichstrom-
Netzteils.
