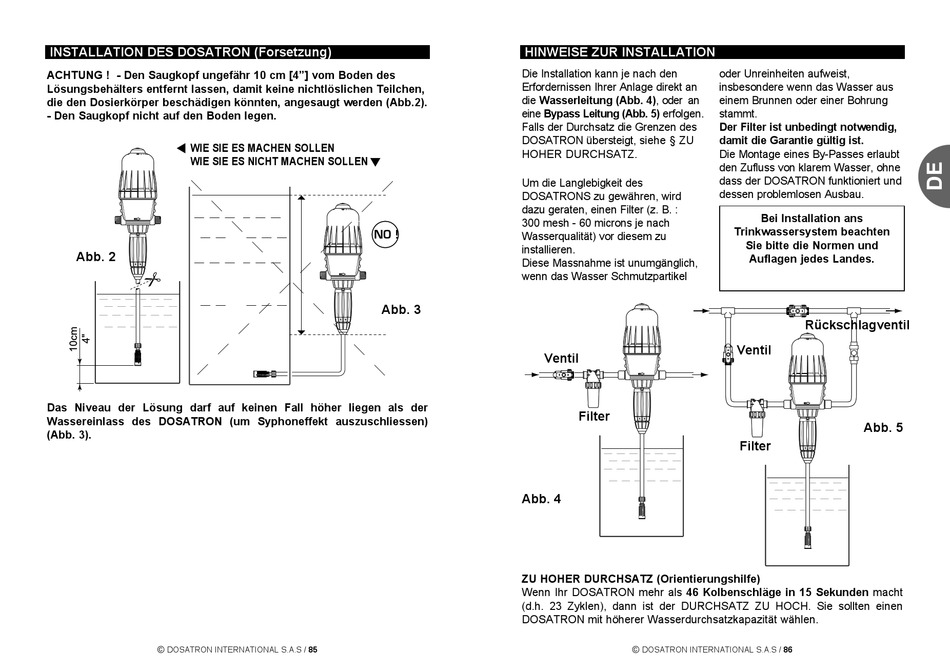

INSTALLATION DES DOSATRON (Forsetzung)
ACHTUNG ! - Den Saugkopf ungefähr 10 cm [4"] vom Boden des
Lösungsbehälters entfernt lassen, damit keine nichtlöslichen Teilchen,
die den Dosierkörper beschädigen könnten, angesaugt werden (Abb.2).
- Den Saugkopf nicht auf den Boden legen.
WIE SIE ES MACHEN SOLLEN
WIE SIE ES NICHT MACHEN SOLLEN
%
5
Abb. 2
Das Niveau der Lösung darf auf keinen Fall höher liegen als der
Wassereinlass des DOSATRON (um Syphoneffekt auszuschliessen)
(Abb. 3).
©
DOSATRON INTERNATIONAL S.A.S / 85
Die Installation kann je nach den
Erfordernissen Ihrer Anlage direkt an
die Wasserleitung (Abb. 4), oder an
eine Bypass Leitung (Abb. 5) erfolgen.
Falls der Durchsatz die Grenzen des
DOSATRON übersteigt, siehe § ZU
HOHER DURCHSATZ.
t
Um die Langlebigkeit des
DOSATRONS zu gewähren, wird
dazu geraten, einen Filter (z. B. :
300 mesh - 60 microns je nach
NO !
Wasserqualität) vor diesem zu
installieren.
Diese Massnahme ist unumgänglich,
wenn das Wasser Schmutzpartikel
%
5
Abb. 3
Abb. 4
ZU HOHER DURCHSATZ (Orientierungshilfe)
Wenn Ihr DOSATRON mehr als 46 Kolbenschläge in 15 Sekunden macht
(d.h. 23 Zyklen), dann ist der DURCHSATZ ZU HOCH. Sie sollten einen
DOSATRON mit höherer Wasserdurchsatzkapazität wählen.

HINWEISE ZUR INSTALLATION

Ventil
% 5
Filter
©
DOSATRON INTERNATIONAL S.A.S / 86
oder Unreinheiten aufweist,
insbesondere wenn das Wasser aus
einem Brunnen oder einer Bohrung
stammt.
Der Filter ist unbedingt notwendig,
damit die Garantie gültig ist.
Die Montage eines By-Passes erlaubt
den Zufluss von klarem Wasser, ohne
dass der DOSATRON funktioniert und
dessen problemlosen Ausbau.
Bei Installation ans
Trinkwassersystem beachten
Sie bitte die Normen und
Auflagen jedes Landes.
Rückschlagventil
Ventil
%
5
Abb. 5
Filter
