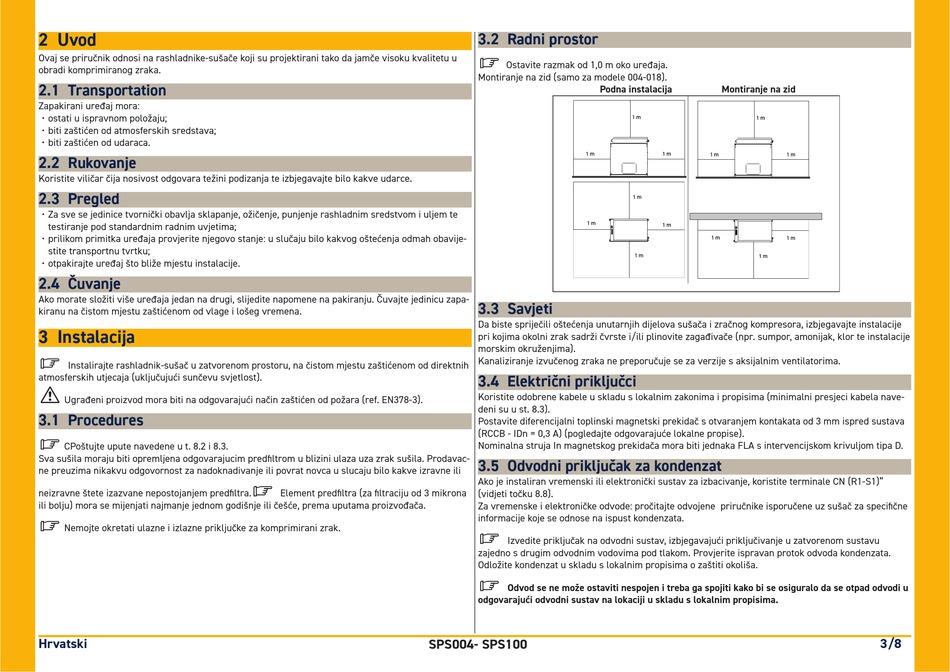

2 Uvod

Ovaj se priručnik odnosi na rashladnike-sušače koji su projektirani tako da jamče visoku kvalitetu u
obradi komprimiranog zraka.

2.1 Transportation

Zapakirani uređaj mora:
• ostati u ispravnom položaju;
• biti zaštićen od atmosferskih sredstava;
• biti zaštićen od udaraca.

2.2 Rukovanje

Koristite viličar čija nosivost odgovara težini podizanja te izbjegavajte bilo kakve udarce.

2.3 Pregled

• Za sve se jedinice tvornički obavlja sklapanje, ožičenje, punjenje rashladnim sredstvom i uljem te
testiranje pod standardnim radnim uvjetima;
• prilikom primitka uređaja provjerite njegovo stanje: u slučaju bilo kakvog oštećenja odmah obavije-
stite transportnu tvrtku;
• otpakirajte uređaj što bliže mjestu instalacije.
2.4 Čuvanje
Ako morate složiti više uređaja jedan na drugi, slijedite napomene na pakiranju. Čuvajte jedinicu zapa-
kiranu na čistom mjestu zaštićenom od vlage i lošeg vremena.

3 Instalacija

Y
Instalirajte rashladnik-sušač u zatvorenom prostoru, na čistom mjestu zaštićenom od direktnih
atmosferskih utjecaja (uključujući sunčevu svjetlost).
!
Ugrađeni proizvod mora biti na odgovarajući način zaštićen od požara (ref. EN378-3).

3.1 Procedures

Y
CPoštujte upute navedene u t. 8.2 i 8.3.
Sva sušila moraju biti opremljena odgovarajucim predfi ltrom u blizini ulaza uza zrak sušila. Prodavac-
ne preuzima nikakvu odgovornost za nadoknadivanje ili povrat novca u slucaju bilo kakve izravne ili
neizravne štete izazvane nepostojanjem predfi ltra.
ili bolju) mora se mijenjati najmanje jednom godišnje ili češće, prema uputama proizvođača.
Y
Nemojte okretati ulazne i izlazne priključke za komprimirani zrak.
Hrvatski
Y
Element predfi ltra (za fi ltraciju od 3 mikrona
SPS004- SPS100

3.2 Radni prostor

Y
Ostavite razmak od 1,0 m oko uređaja.
Montiranje na zid (samo za modele 004-018).
Podna instalacija
1 m
1 m
1 m
1 m
1 m

3.3 Savjeti

Da biste spriječili oštećenja unutarnjih dijelova sušača i zračnog kompresora, izbjegavajte instalacije
pri kojima okolni zrak sadrži čvrste i/ili plinovite zagađivače (npr. sumpor, amonijak, klor te instalacije
morskim okruženjima).
Kanaliziranje izvučenog zraka ne preporučuje se za verzije s aksijalnim ventilatorima.
3.4 Električni priključci
Koristite odobrene kabele u skladu s lokalnim zakonima i propisima (minimalni presjeci kabela nave-
deni su u st. 8.3).
Postavite diferencijalni toplinski magnetski prekidač s otvaranjem kontakata od 3 mm ispred sustava
(RCCB - IDn = 0,3 A) (pogledajte odgovarajuće lokalne propise).
Nominalna struja In magnetskog prekidača mora biti jednaka FLA s intervencijskom krivuljom tipa D.
3.5 Odvodni priključak za kondenzat
Ako je instaliran vremenski ili elektronički sustav za izbacivanje, koristite terminale CN (R1-S1)"
(vidjeti točku 8.8).
Za vremenske i elektroničke odvode: pročitajte odvojene priručnike isporučene uz sušač za specifi čne
informacije koje se odnose na ispust kondenzata.
Y
Izvedite priključak na odvodni sustav, izbjegavajući priključivanje u zatvorenom sustavu
zajedno s drugim odvodnim vodovima pod tlakom. Provjerite ispravan protok odvoda kondenzata.
Odložite kondenzat u skladu s lokalnim propisima o zaštiti okoliša.
Y
Odvod se ne može ostaviti nespojen i treba ga spojiti kako bi se osiguralo da se otpad odvodi u
odgovarajući odvodni sustav na lokaciji u skladu s lokalnim propisima.
Montiranje na zid
1 m
1 m
1 m 1 m
1 m
1 m 1 m
1 m
