PRODUCT DATA
(Gesamtinfo)
RSP Eingriffe Belad. Historie
TestPuls: <20%:
Stufe 1: 20-40%:
Stufe 2: 40-60%:
Stufe 3: 60-80%:
Zurück 80-100%
100-110%:
110-120%:
>120%:
Zurück
Zähler Bremseingr.
<1.5:
1.5-2.5:
2.5-4.0:
>4.0:
Zurück
Bedienungsanleitung

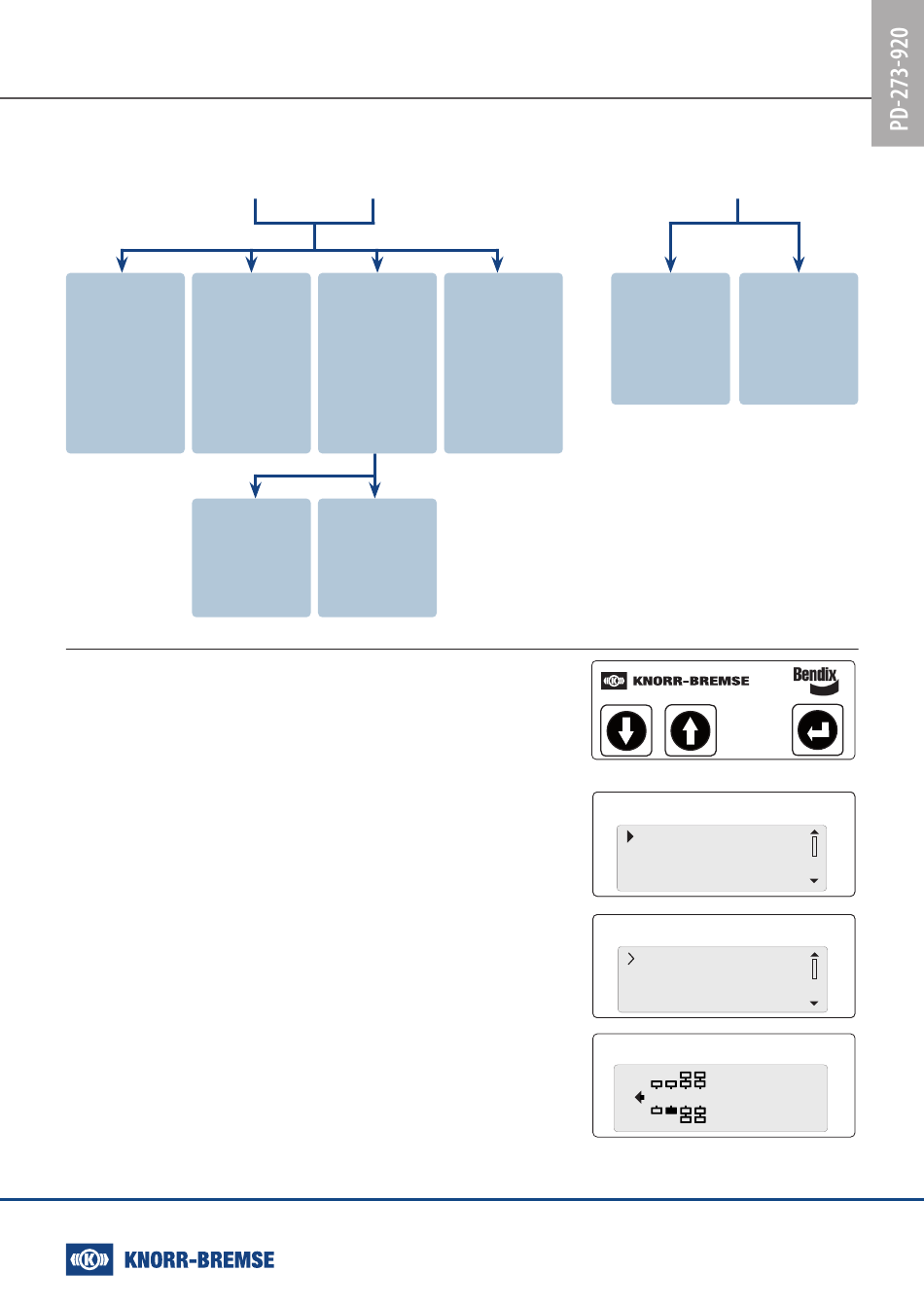

Die Bedienung des TIM G2 Menüs erfolgt über drei Tasten (Abb.
1). Mit der „Runterscrollen" Taste bewegt man den Cursor im
angezeigten Menü nach unten. Mit der „Hochscrollen" Taste
kann der Cursor im angezeigten Menü nach oben bewegt
werden. Wann immer TIM G2 Daten aus der TEBS ECU ausliest,
wird ein Symbol bei den Parametern angezeigt bei denen gerade
ein Updateprozess läuft.
Das graphische Display des Menüs im TIM G2 zeigt über einen
Rollbalken an, vor welchem Menüpunkt sich der Cursor gerade
befindet.
Wird an dem Punkt in dem Menü, wo sich der Cursor gerade
befindet, ein volles Dreieck angezeigt, kann noch ein Untermenü
geöffnet werden (Abb. 2).
Wenn der Punkt im Menü ein Parameter ist, wird der Cursor als
ein offenes Dreieck angezeigt (Abb. 3).
Am unteren Ende eines jeden Menüs gelangt man wieder aus
dem angezeigten Menü. Dazu scrollt der Benutzer mit den Pfeil-
tasten zu diesem Punkt (Zurück), betätigt die „ENTER" Taste und
gelangt in das höher gelegene Menü.
Das TIM G2 kann als Anzeigegerät für die Reifendrücke und
-temperatur am Fahrzeug (Abb. 4) verwendet werden (Siehe
PD-551-000, Dokument-Nr. Y095833) .
Trailer Informations Modul (TIM G2)
(Tripinfo)
Bremshistorie Stromversorgung
Zähler Bremseingr. ISO7638CAN:
Values ISO7638:
Überdrücke Br. Licht:
Zurück Zurück
Menüpunkte in Grau (kursiv) sind nicht im BATTERIEMODUS verfügbar.
Überdrücke
1) Nur wenn aktive Fehler verfügbar sind
Dem >9bar:
2) Nur wenn konfiguriert
Res >9bar:
3) Nur wenn iLvl konfiguriert
Zurück
4) Nur falls der Installationstest fehlt
3/5
Dok. Nr. : Y050665 (DE - Rev. 005)
(TIM Info)
Set LCD Kontrast
LCD Kontrast:
Speich. & Schließ.
Zurück
Abb. 1
„Runterscrollen" „Hochscrollen"
Trailer Information Module
Trailer Information Module
Stored Faults
Gesp. Fehler
Distance & Serv.
Abb. 2 Km-Zahler & Serv.
¨
System Config
System Konfig
Operating Info
Betriebsdaten
Trailer Information Module
Trailer Information Module
ODO:
Km-Zah:
¨
Trip:
Serv.Km:
Abb. 3
Reset Trip
Hauptmenu
Srv Date:
Zuruck
¨
Trailer Information Module
Abb. 4
1 2 3 4
OCTOBER 2022
K009166
Hersteller Info
Sachnummer::
K009166XXXXXX
SW:
Ser. Nr.:
Prod. Dat:
Zurück
"ENTER"
km
Ø
km
Ø
km
Ø
km
Ø
¨
31-12-99
42
ºC
7.2bar
+0.3bar
