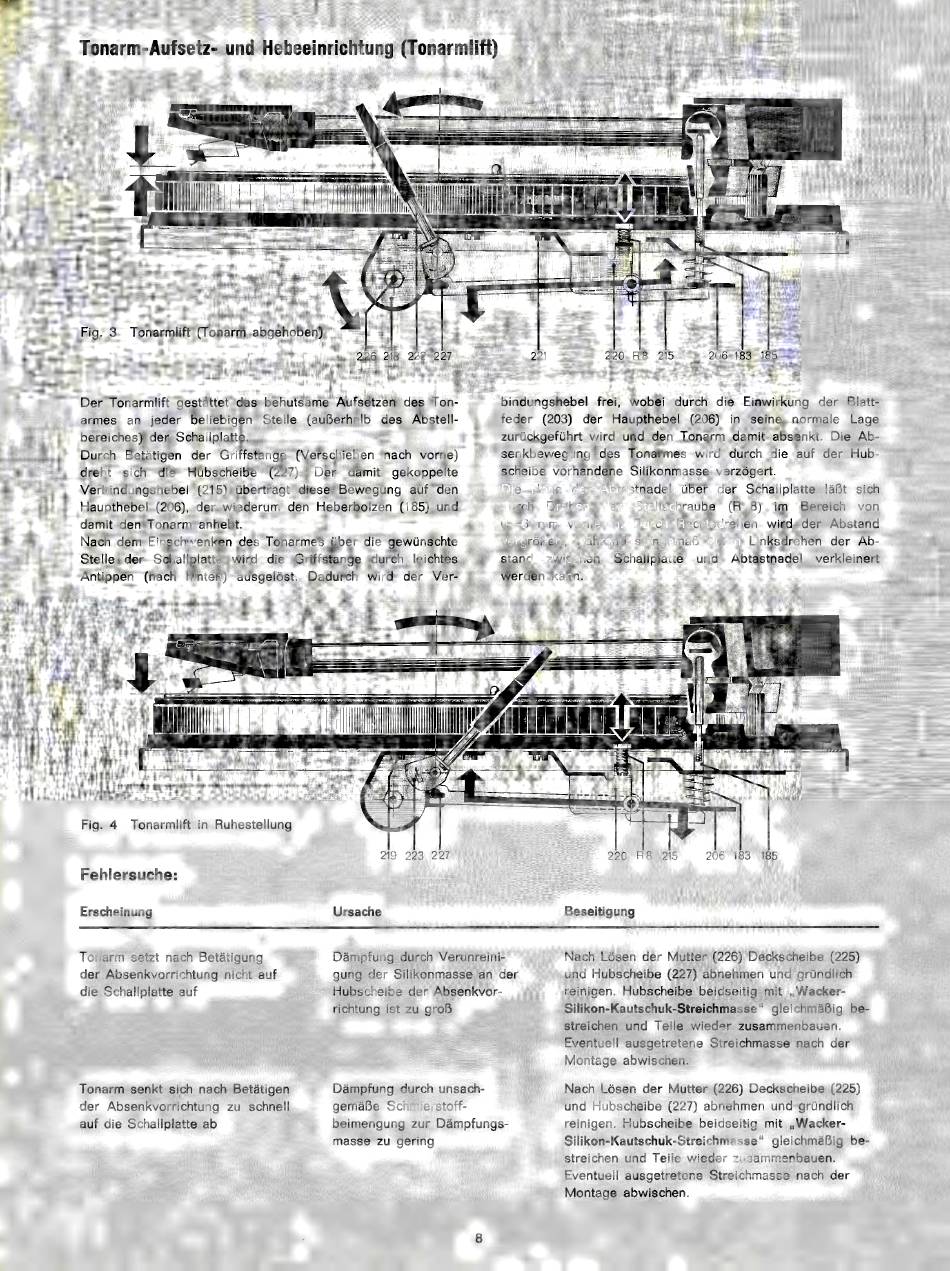

Tonarm-Aufsetz- und Hebeeinrichtung (Tonarmlift)
Fig. 3 Tonarmlift (Tonarm abgehoben)
226 218 222 227
Der Tonarmlift gestattet das behutsame
Aufsetzen
des Ton-
armes
an
jeder
beliebigen
Stelle
(außerhalb
des
Abstell-
bereiches) der Schallplatte.
Durch
Betätigen
der Griffstange
(Verschieben
nach vorne)
dreht
sich
die
Hubscheibe
(227).
Der
damit
gekoppelte
Verbindungshebel
(215) überträgt diese Bewegung
auf den
Haupthebel
(206), der wiederum
den
Heberbolzen
(185) und
damit den Tonarm anhebt.
Nach dem Einschwenken des Tonarmes über die gewünschte
Stelle der Schallplatte
wird
die Griffstange
durch
leichtes
Antippen
(nach
hinten)
ausgelöst.
Dadurch
wird
der
Ver-
221
220
R8
215
206 183
185
bindungshebel
frei, wobei
durch
die
Einwirkung
der
Blatt-
feder
(203)
der
Haupthebel
(206)
in seine
normale
Lage
zurückgeführt wird und den Tonarm
damit absenkt. Die Ab-
senkbewegung
des Tonarmes
wird durch die auf der Hub-
scheibe vorhandene Silikonmasse verzögert.
Die
Höhe
der
Abtastnadel
über
der
Schallplatte
läßt
sich
durch
Drehen
der
Stellschraube
(R 8) im
Bereich
von
0—6
mm
variieren.
Durch
Rechtsdrehen
wird der Abstand
vergrößert,
während
sinngemäß
durch Linksdrehen
der Ab-
stand
zwischen
Schallplatte
und
Abtastnadel
verkleinert
werden
kann.
|
Wi
ټ ټ ټ - - BEE
Fig. 4 Tonarmlift in Ruhestellung
219 223 227
Fehlersuche:
Erscheinung
Ursache
Tonarm setzt nach Betätigung
der Absenkvorrichtung nicht auf
die Schallplatte auf
richtung ist zu groß
Tonarm senkt sich nach Betätigen
der Absenkvorrichtung
zu schnell
auf die Schallplatte ab
masse
zu gering
Dämpfung durch Verunreini-
gung der Silikonmasse an der
Hubscheibe der Absenkvor-
Dämpfung durch unsach-
gemäße Schmierstoff-
beimengung zur Dämpfungs-
220
R8
215
206
183
185
Beseitigung
Nach Lösen der Mutter (226) Deckscheibe
(225)
und Hubscheibe (227) abnehmen und gründlich
reinigen.
Hubscheibe
beidseitig mit „Wacker-
Silikon-Kautschuk-Streichmasse"
gleichmäßig be-
streichen und Teile wieder zusammenbauen.
Eventuell ausgetretene Streichmasse nach der
Montage abwischen.
Nach Lösen der Mutter (226) Deckscheibe (225)
und Hubscheibe
(227) abnehmen
und gründlich
reinigen. Hubscheibe beidseitig mit „Wacker-
Silikon-Kautschuk-Streichmasse"
gleichmäßig be-
streichen und Teile wieder zusammenbauen.
Eventuell ausgetretene Streichmasse nach der
Montage abwischen.
