Inhaltszusammenfassung für schweisskraft EASY-TIG 200 AC/DC HF

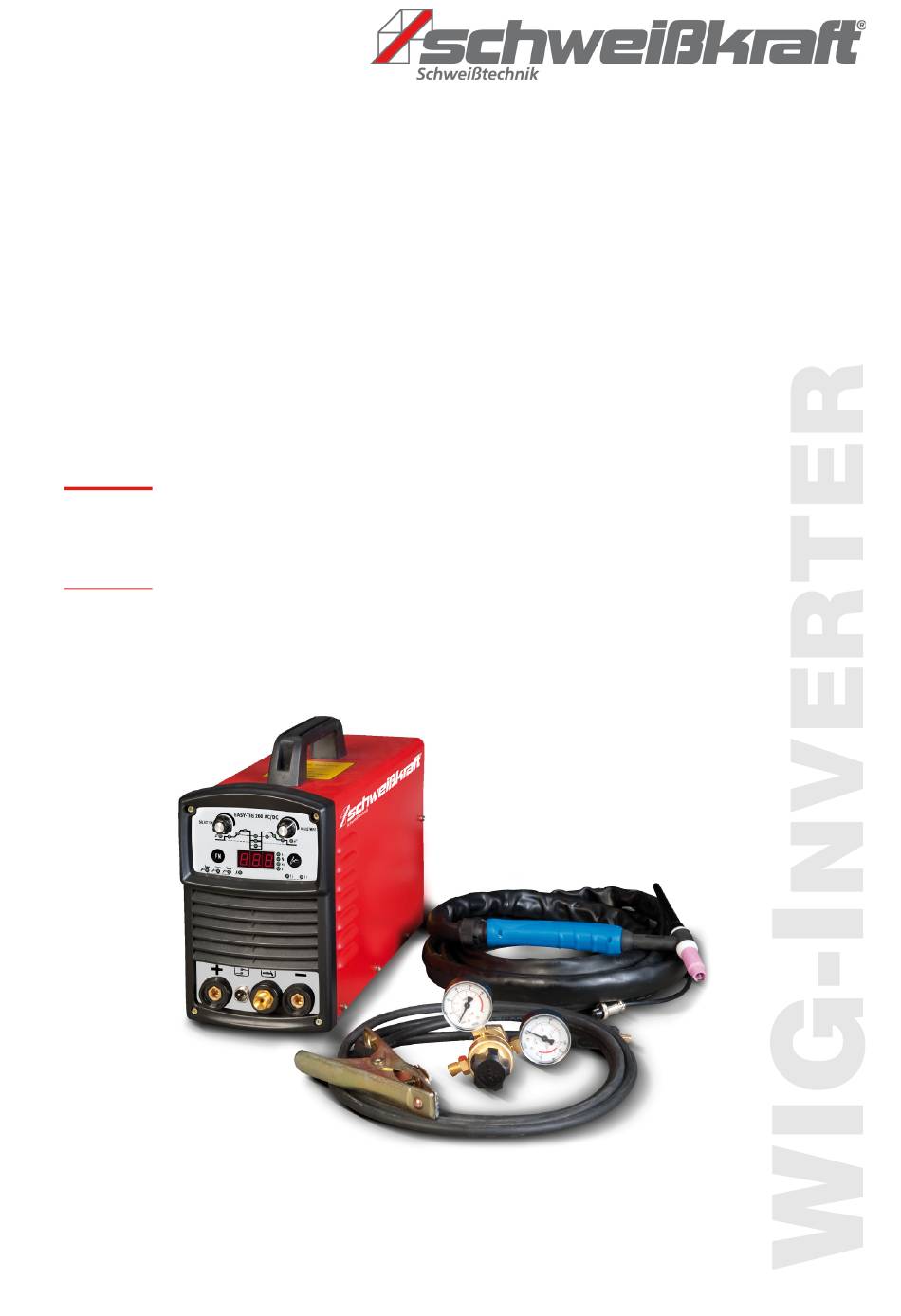

- Seite 1 Betriebsanleitung WIG-Inverter EASY-TIG 200 AC/DC HF EASY-TIG 200 AC/DC HF...
- Seite 2 Die Inhalte dieser Betriebsanleitung sind alleiniges Eigentum der Firma Stür- mer Maschinen GmbH. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mit- teilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zu- widerhandlungen verpflichten zu Schadenersatz. Technische Änderungen und Irrtümer vorbehalten. EASY-TIG 200 AC/DC HF | Version 1.07...
-
Seite 3: Inhaltsverzeichnis
14 Entsorgung, Wiederverwertung von Altgeräten......... 26 14.1 Außer Betrieb nehmen ..............26 14.2 Entsorgung von Elektrischen Geräten ..........26 14.3 Entsorgung über kommunale Sammelstellen ........26 15 Schaltplan ....................27 16 Ersatzteile....................28 17 EU-Konformitätserklärung ..............29 EASY-TIG 200 AC/DC HF | Version 1.07... -
Seite 4: Einführung
Anwendung ergeben und für die Verbesserung unserer Produkte wertvoll sein können. 1.3 Haftungsbeschränkung Alle Angaben und Hinweise in der Betriebsanleitung wurden unter Berück- sichtigung der geltenden Normen und Vorschriften, des Stands der Technik sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. EASY-TIG 200 AC/DC HF | Version 1.07... -
Seite 5: Sicherheit
Verletzungen führen, wird sie nicht gemieden. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin. Sie kann zu Sach- und Umweltschäden führen, wird sie nicht gemieden. EASY-TIG 200 AC/DC HF | Version 1.07... -
Seite 6: Bestimmungsgemäße Verwendung
- Das Gerät nur in technisch einwandfreiem Zustand be- treiben. Bei konstruktiven und technischen Änderungen an dem Gerät übernimmt die Firma Stürmer Maschinen GmbH keine Haftung. Ansprüche jeglicher Art wegen Schäden aufgrund nicht bestimmungsgemä- ßer Verwendung sind ausgeschlossen. EASY-TIG 200 AC/DC HF | Version 1.07... -
Seite 7: Persönliche Schutzausrüstung
230 V Anschlussstrom, max. 26 A Sicherungen, träge 16 A Einstellbereich 10 - 200 A Einschaltdauer bei 40°C Imax. 40 % Schweißstrom bei ED 100%, 40°C 120 A Leerlaufspannung WIG 58 V Leerlaufspannung MMA EASY-TIG 200 AC/DC HF | Version 1.07... -
Seite 8: Typenschild
10 – 200 A Nachströmung 0,1 – 15 s cos phi 0,98 Schutzart IP 23 Abmessungen (BxHxL) 155 x 299 x 422 mm Gewicht 11,5 kg 3.1 Typenschild Abb. 1: Typenschild EASY TIG 200 AC/DC HF EASY-TIG 200 AC/DC HF | Version 1.07... -
Seite 9: Transport, Verpackung Und Lagerung
Metallteile, Straub oder sonstige Fremdkörper in das Gerät eindringen können. Die Umgebungsbedingungen müssen dem Schutzgrad IP23 angemessen sein! GEFAHR! ELEKTRISCHE SPANNUNG Verwenden Sie das Gerät nicht im Freien bei Regen! EASY-TIG 200 AC/DC HF | Version 1.07... -
Seite 10: Funktionsprinzip

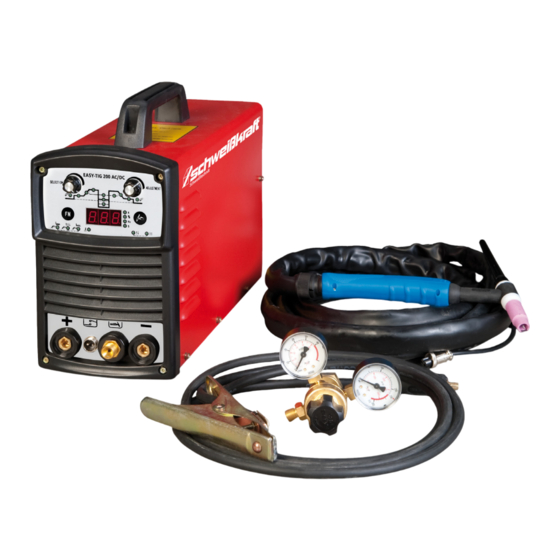

Funktionsprinzip Funktionsprinzip Das EASY-TIG 200 AC/DC HF ist ein Wewchselstrom/Gleichstrom-Inverter mit Hochfrequenz-Zündung und Puls-Funktion. Es eignet sich zum Schweißen aller schmelzschweißbaren Metalle. Über einen Drehregler kann der benö- tigte Schweißstrom stufenlos eingestellt werden. Die HF-Zündung ermöglicht ein berührungsloses Zünden des Lichtbogens. Das Gerät wird durch einen Ventilator mit Luft gekühlt. -
Seite 11: Wahl Und Vorbereitung Der Elektrode
ø Elektrode (mm) Einstellbereich des Schweißstroms (A) Minuspol 10 - 70 60 - 150 100 - 250 200 - 400 Die Elektrode wird in Abhängigkeit vom Schweißstrom angespitzt. Abb. 3: Anspitzwinkel der Wolframelektrode EASY-TIG 200 AC/DC HF | Version 1.07... -
Seite 12: Schweißablauf
Schritt 3: Halten Sie den Stab in einer Entfernung von ca. 20 mm vom Werk- stück, wenn ein Auftragmaterial verwendet wird. Schritt 4: Nehmen Sie den Brenner zurück und fügen Sie durch Berühren des Stabs im Bad Material hinzu, wenn das Fusionsbad flüssig wird. EASY-TIG 200 AC/DC HF | Version 1.07... -
Seite 13: Prinzip Des Lichtbogenhandschweißens (Mma)
Schweißstrom und Durchmesser der Elekt- rode: ø Elektrode (mm) Einstellbereich des Schweißstroms (A) 1.60 30 - 50 2.00 40 - 70 2.50 70 - 110 3.25 110 - 140 4.00 140 - 180 5.00 180 - 200 EASY-TIG 200 AC/DC HF | Version 1.07... -
Seite 14: Lieferumfang
23 Schweißstrom Anzeige 9 TIG DC - Puls 24 Balance Anzeige 10 TIG DC 25 Frequenz Anzeige im DC – Puls 11 TIG AC 26 Zeit Anzeige bei Vor/Nach- Strömung bzw. Strom Aufstieg/ Fall-Zeit EASY-TIG 200 AC/DC HF | Version 1.07... -
Seite 15: Bedienung
- Keine Schweißarbeiten in der Nähe von unter Druck stehenden Behältern ausführen. - Nicht in Umgebungen schweißen, in denen Staub, Gas oder explosive Dämpfe vorkommen. - Keine beschädigten oder undichten Gasflaschen ver- wenden.. EASY-TIG 200 AC/DC HF | Version 1.07... - Seite 16 Lüfter angeschlossen bleiben. Das Gerät kühlt schnell ab. Überhitzung kann nach langem Schweißen mit starkem Strom auftreten. Nachdem das Gerät abgekühlt ist, wird der Code „E04“ durch Drücken auf die Brennertaste gelöscht. EASY-TIG 200 AC/DC HF | Version 1.07...
-
Seite 17: Schweißverfahren
Impulsstom und einen schwächeren Hintergrundstrom gemäß einer voreigen- stellen Frequenz. Das EASY-TIG 200 HF bietet einen Schnellpuls und einen Langpuls. Die beiden Werte sind fest eingestellt und können nicht verändert werden. Abb. 6: Schema Puls-Funktion EASY-TIG 200 AC/DC HF | Version 1.07... -
Seite 18: Netzanschluss
10 Schweißen mit Stab-Elektrode (MMA) Das Gerät mit dem Schalter auf der Rückseite einschalten und mit dem Knopf (4) auf MMA (8) stellen. Den Schweißstrom mit Knopf (2) einstellen. Abb. 7: Anschluss Elektroden-Schweißen EASY-TIG 200 AC/DC HF | Version 1.07... - Seite 19 Wichtig! Vor dem Schweißen die Anweisungen des Elektrodenherstellers auf der Elektrodenverpackung lesen. Sie enthalten folgende Informationen: - Empfohlener Schweißstrom, - Masse Polarität, – Verbindung mit ¨+¨ oder ¨-¨ Anschluss, - Schweißstrom Typ: Gleichstrom, Wechselstrom. EASY-TIG 200 AC/DC HF | Version 1.07...
-
Seite 20: Wig Schweißen
Die Schweißparameter mit den Drehknöpfen (1, 2) einstellen. Auswahl der verschiedenen Parameter durch Drehen von Knopf (1). Anzeige mit LED (12 - 22). Der ausgewählte Parameter wird mit Knopf (2) geändert. Die Einstellbarkeit der Parameter hängt vom Schweißprogramm ab. EASY-TIG 200 AC/DC HF | Version 1.07... - Seite 21 Der Schweißstrom (16, Abb. 5) wird bei allen Schweißverfahren auf Position (16) eingestellt. Nach der Einstellung von anderen Parametern stellt das Gerät den Schweißstrom wieder auf Position (16) ein. Im WIG-DC Pulse wird auf Position (16) der Pulsstrom eingestellt. EASY-TIG 200 AC/DC HF | Version 1.07...
- Seite 22 Pos. F25: Werkseinstellung für 16A Träge-Sicherung geeignet: Vollleistung: 200A (WIG), 160A (MMA). Pos. F16: Leistung wird auf 110A (WIG) bzw. 85A (MMA) begrenzt. - 4. Wiedereinstellung von allen Parametern auf die Fabrikwerte. IN0 sind voreingestellte Werte. EASY-TIG 200 AC/DC HF | Version 1.07...
-
Seite 23: Hinweise Zum Schweißen
Elektrode Ø [mm] Schweißstrom [A] <1 20 – 40 40 – 50 90 – 110 4,0 – 5,0 3,2 – 4,0 90 – 130 6,0 – 12 ,0 4,0 – 5,0 160 – 200 EASY-TIG 200 AC/DC HF | Version 1.07... -
Seite 24: Fehlerbehebung
Schweißposition. sene Penetration zu gestatten. 5. Die Kante vor dem Schweißen reinigen. 6. Elektroden verwenden, die der Position angemessen sind, in der geschweißt werden muss, ande- renfalls wird das Entfernen der Schlacke schwierig. EASY-TIG 200 AC/DC HF | Version 1.07... -
Seite 25: Wig Schweißen
Arbeit wäh- 4. Verwendung des falschen Gases. len. 5. Schlechter Kontakt zwischen 4. Den richtigen Gastyp wählen. Massezange und Werkstück. 5. Sicherstellen, dass ein guter Kontakt zwischen Massezange und Werkstück vorhanden ist. EASY-TIG 200 AC/DC HF | Version 1.07... -
Seite 26: Entsorgung, Wiederverwertung Von Altgeräten
Materialrecycling hilft den Verbrauch von Rohstoffen zu ver- ringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. EASY-TIG 200 AC/DC HF | Version 1.07... -
Seite 27: Schaltplan
Schaltplan 15 Schaltplan Abb. 10: Ablauf des Schweißvorgangs EASY-TIG 200 AC/DC HF | Version 1.07... -
Seite 28: Ersatzteile
Ersatzteile 16 Ersatzteile Abb. 11: Ersatzteile EASY-TIG 200 AC/DC HF | Version 1.07... -
Seite 29: Eu-Konformitätserklärung
Gebrauch in Wohnbereichen vorgesehen, in denen die Stromversorgung über ein öffentliches Nieder- spannungsversorgungssystem erfolgt. Kilian Stürmer, Stürmer Maschinen GmbH, Dokumentationsverantwortlich: Dr.-Robert-Pfleger-Str. 26, D-96103 Hallstadt Hallstadt, den 15.10.2018 ______________________ Kilian Stürmer Geschäftsführer EASY-TIG 200 AC/DC HF | Version 1.07... - Seite 30 www.schweißkraft.de...
