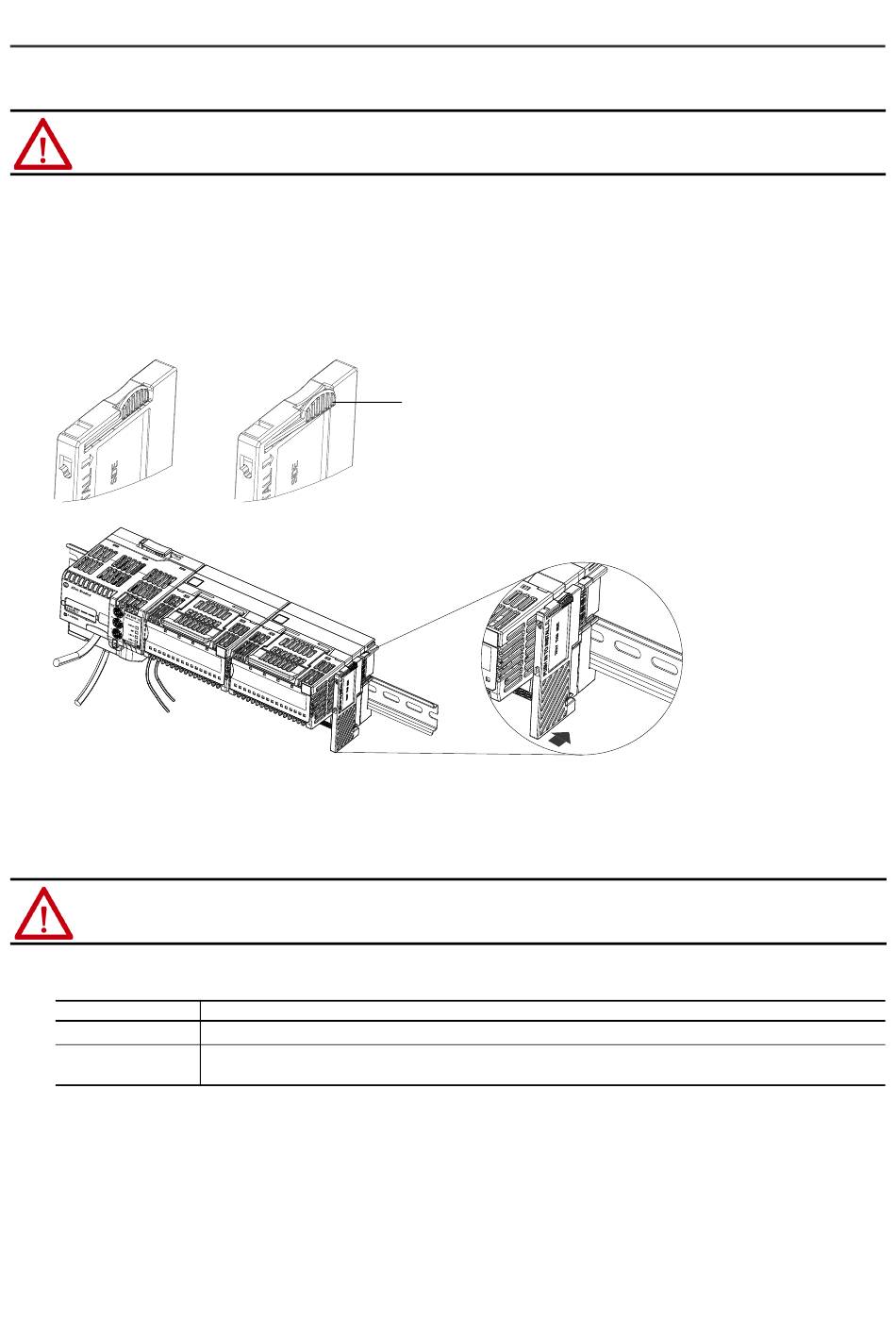

Installieren des Abschlussmoduls
ACHTUNG: Entsorgen Sie das Abschlussmodul nicht. Verwenden Sie dieses Abschlussmodul, um die freiliegenden Verbindungen am letzten
Montagesockel der DIN-Schiene abzudecken. Andernfalls besteht die Gefahr von Schäden an der Einrichtung oder Personenschäden durch
Stromschlag.
Im Lieferumfang des FLEX 5000-EtherNet/IP-Adapters ist ein Abschlussmodul enthalten.
Sie müssen ein Abschlussmodul an der rechten Seite der letzten angeschlossenen Klemmeneinheit installieren. Das Abschlussmodul deckt die freigelegten Verbindungen
am Adapter oder an der letzten angeschlossenen Klemmeneinheit ab. Wenn Sie das Abschlussmodul nicht vor dem Einschalten des Systems installieren, kann es zu Schäden
an der Einrichtung oder zur Verletzung von Personen durch Stromschlag kommen.
Installieren Sie nach der Installation aller Module das Abschlussmodul an der letzten angeschlossenen Klemmeneinheit.
1.
Vergewissern Sie sich, dass das Abschlussmodul entriegelt ist.
Ist das Abschlussmodul verriegelt, ziehen Sie die Verriegelungslasche heraus, bis Sie ein Klickgeräusch hören.
Gesperrt
2.
Richten Sie das Abschlussmodul an den ineinandergreifenden Teilen der letzten angeschlossenen Klemmeneinheit aus.
3.
Schieben Sie das Abschlussmodul gegen die DIN-Schiene.
4.
Drücken Sie auf die Verriegelungslasche, bis es klickt.
Verdrahten der Klemmeneinheit
WARNUNG: Beim Verbinden oder Trennen einer Verdrahtung kann bei eingeschalteter feldseitiger Spannungsversorgung ein elektrischer Lichtbogen
auftreten. In explosionsgefährdeten Bereichen kann dadurch eine Explosion hervorgerufen werden. Stellen Sie zunächst sicher, dass die
Spannungsversorgung unterbrochen wurde oder dass es sich um einen nicht explosionsgefährdeten Bereich handelt.
1.
Vergewissern Sie sich, dass alle Spannungsversorgungsquellen zum Modul und zur Klemmeneinheit ausgeschaltet sind.
2.
Isolieren Sie die Drähte ab, die Sie an die Klemmeneinheit anschließen.
Typ der Klemmeneinheit
Schraube
Feder
Entsperrt
Aktion
2
0,34 bis 2,5 mm
(American Wire Gauge 22 bis 14) = 12 mm ± 1 mm (0,47 Zoll ± 0,04 Zoll) der Kabelisolierung entfernen
2
0,34 bis 1,5 mm
(American Wire Gauge 22 bis 16) = Drähte um 10 mm ± 1 mm (0,39 ± 0,04 Zoll) abisolieren
2
2,5 mm
(American Wire Gauge 14) = 15 mm ±1 mm (0,59 Zoll ±0,04 Zoll) der Kabelisolierung entfernen
Rockwell Automation-Publikation 5094-IN029A-DE-P – Februar 2023
FLEX 5000-Eingangsmodule mit zwei Kanälen und Frequenzisolierung Installationsanleitung
Lasche
7
