3 Montage
90°
2
83298301 1/2023-11 Et
Kurzanleitung
Solarsystem WTS-F2 Flachdach vertikal K6

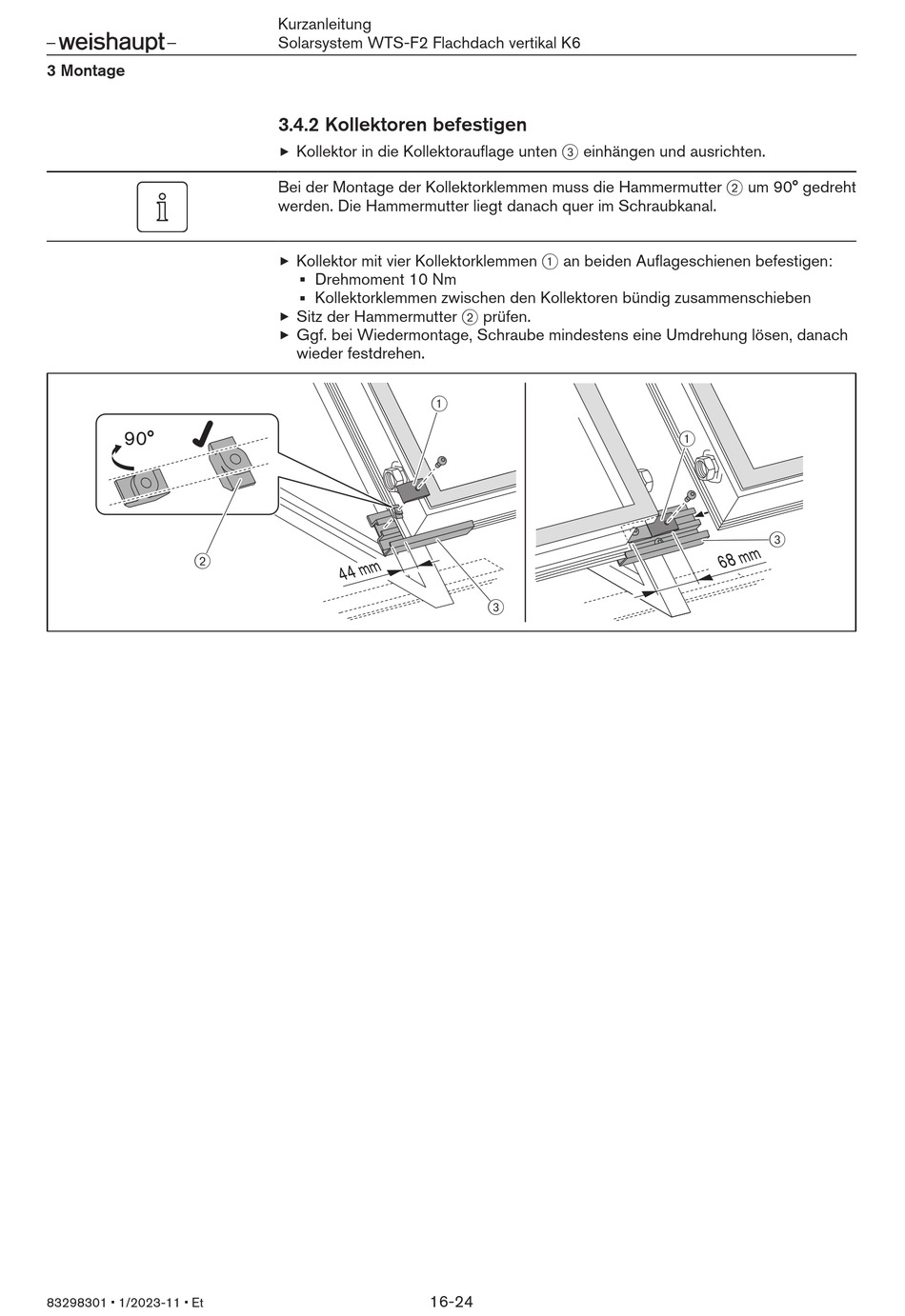

3.4.2 Kollektoren befestigen

Kollektor in die Kollektorauflage unten 3 einhängen und ausrichten.
Bei der Montage der Kollektorklemmen muss die Hammermutter 2 um 90° gedreht
werden. Die Hammermutter liegt danach quer im Schraubkanal.
Kollektor mit vier Kollektorklemmen 1 an beiden Auflageschienen befestigen:
Drehmoment 10 Nm
Kollektorklemmen zwischen den Kollektoren bündig zusammenschieben
Sitz der Hammermutter 2 prüfen.
Ggf. bei Wiedermontage, Schraube mindestens eine Umdrehung lösen, danach
wieder festdrehen.
