3 Montage
83298301 1/2023-11 Et
Kurzanleitung
Solarsystem WTS-F2 Flachdach vertikal K6

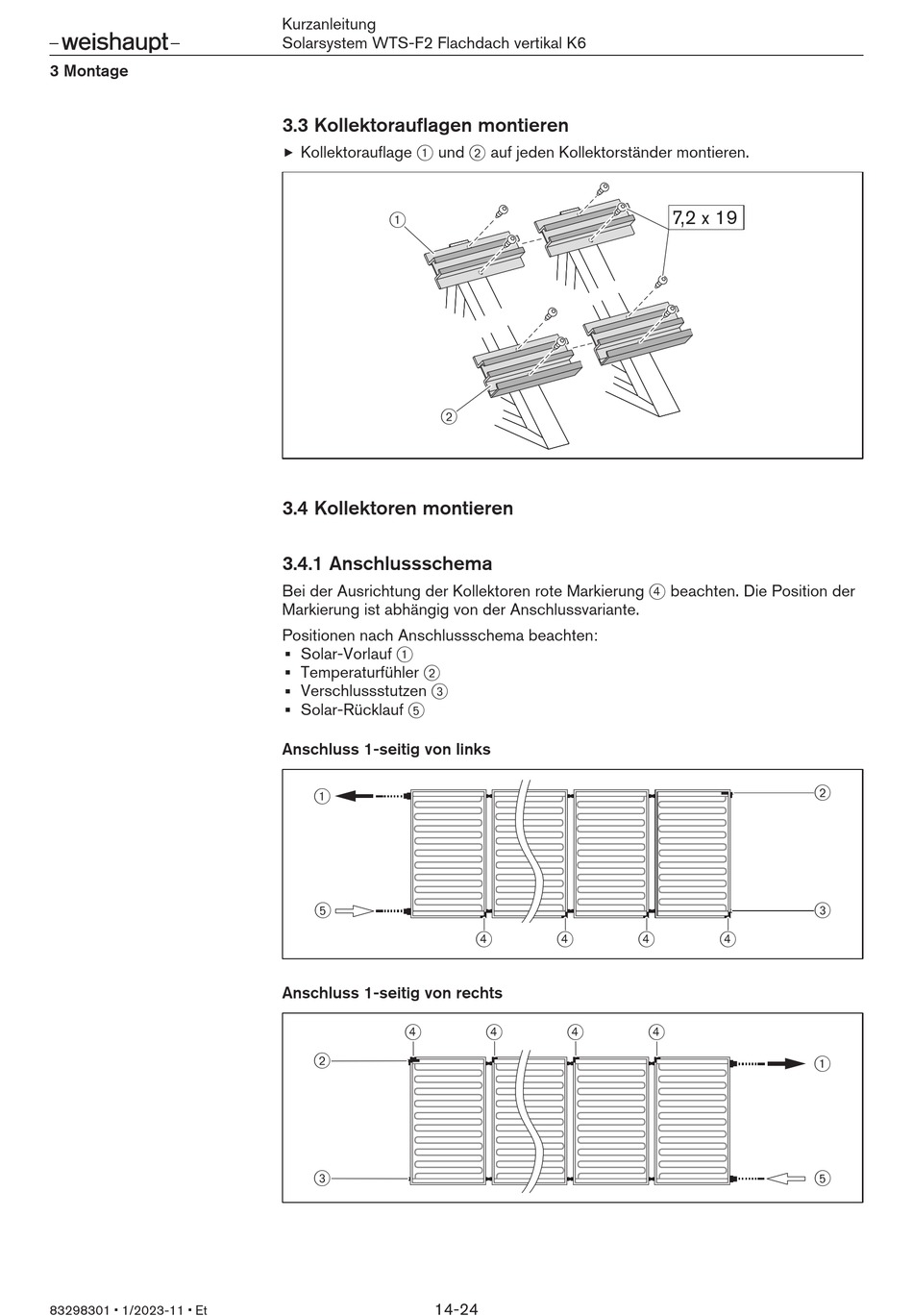

3.3 Kollektorauflagen montieren

Kollektorauflage 1 und 2 auf jeden Kollektorständer montieren.
1
2

3.4 Kollektoren montieren

3.4.1 Anschlussschema

Bei der Ausrichtung der Kollektoren rote Markierung 4 beachten. Die Position der
Markierung ist abhängig von der Anschlussvariante.
Positionen nach Anschlussschema beachten:
Solar-Vorlauf 1
Temperaturfühler 2
Verschlussstutzen 3
Solar-Rücklauf 5
Anschluss 1-seitig von links
1
5
Anschluss 1-seitig von rechts
4
2
3
14-24
4 4 4
4 4 4
7,2 x 19
2
3
4
1
5
