Inhaltszusammenfassung für Weishaupt WTS-F2 K6

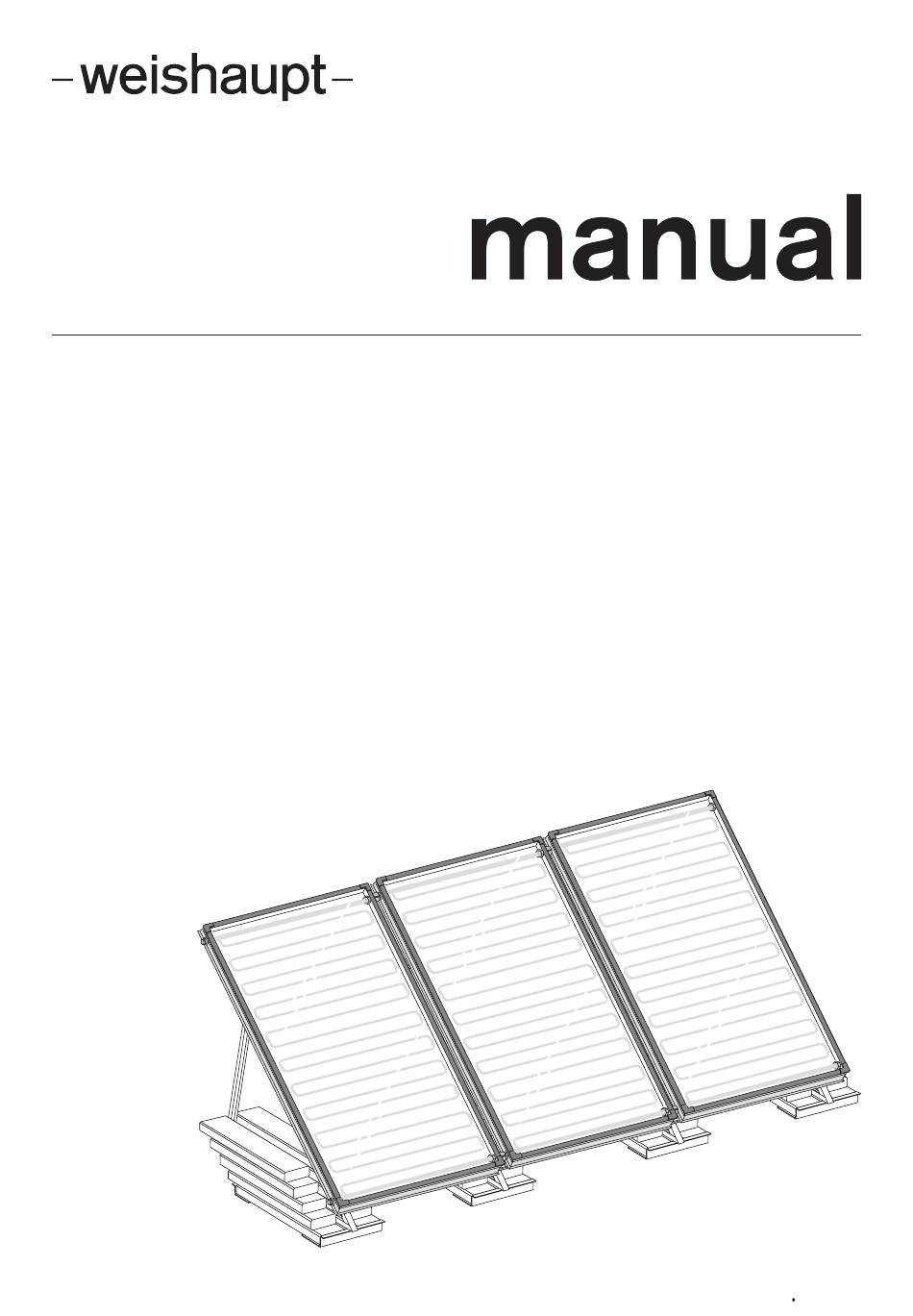

- Seite 1 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 83298301 1/2023-11...
- Seite 2 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 Benutzerhinweise ...................... 3 Abmessungen ........................ 4 2.1 Platzbedarf ........................ 4 2.2 Abstände ........................ 5 2.3 Abmessungen Kollektorreihe seitlich .............. 7 Montage .......................... 8 3.1 Voraussetzungen und Übersichten ................ 8 3.2 Kollektorständer montieren .................. 10 3.2.1 Montage auf Lastaufnahmewinkel .............. 10 3.2.2 ...
- Seite 3 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom System und muss am Einsatzort aufbewahrt Originalbetriebsanleitung werden. Vor Arbeiten am System die Anleitung sorgfältig lesen. Montage- und Betriebsanleitung Solarsystem WTS-F2 K5 und K6 beachten. Gefahr durch Nichtbeachten der Sicherheitshinweise Alle Sicherheitshinweise in der Montage- und Betriebsanleitung müssen beachtet werden.
- Seite 4 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 2 Abmessungen 2 Abmessungen 2.1 Platzbedarf 2 x 1 3 x 1 1220 1220 1220 1280 1220 2560 mm 3840mm 4 x 1 5 x 1 1220 1280 1280 1220 1220 1280 1280 1280 1220 5120 mm 6400 mm 6 x 1...
- Seite 5 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 2 Abmessungen 2.2 Abstände BDH Informationsblatt Nr. 61 beachten. Randbereich Dach Für die Gebäudebreite C wird das Maß der kleineren Seite vom Gebäude ange- nommen. Randbereiche nach Tabelle einhalten. Gebäudebreite C bis 7 m >...
- Seite 6 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 2 Abmessungen Randbereich Dachaufbauten Der kleinere Wert aus der gemessenen Höhe H vom Dachaufbau und dem ermittel- ten Abstand aus Tabelle L1 / L2, ergibt den Abstand D. Breite L1 Tiefe L2 Beispiel 1 Beispiel 2 Beispiel Breite L1:...
- Seite 7 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 2 Abmessungen 2.3 Abmessungen Kollektorreihe seitlich Kollektorneigung 45° 1517 mm 1626 mm Kollektorneigung 30° 1623 mm 1865 mm 7-24 83298301 1/2023-11 Et...
- Seite 8 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 3 Montage 3 Montage Kapitel Montage in der Montage- und Betriebsanleitung vom Solarsystem WTS-F2 K5 und K6 beachten. 3.1 Voraussetzungen und Übersichten Randbereich frei lassen [Kap. 2.2]. Tragstruktur und Lastpunkte beachten. Dachform (z. B. Attika), Gebäudehöhe und Standort beachten. Werkzeug Gabelschlüssel SW 13, 16, 27, 30 und 32 Akku-Schrauber mit Bit TX30 und TX40...
- Seite 9 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 3 Montage Montageübersicht hydraulisch 1 Entlüftungsflasche (optional) 2 Kollektorverbinder 3 Verschlussstutzen M26 mit Tauchhülse und Entlüfter 4 Temperaturfühler 5 Verschlussstutzen 6 Kollektoranschluss-Set WKASol 7 Firmenschild 9-24 83298301 1/2023-11 Et...
- Seite 10 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 3 Montage 3.2 Kollektorständer montieren 3.2.1 Montage auf Lastaufnahmewinkel Damit die Kollektorständer bei hoher Windlast nicht gleiten, ist eine rutschfeste Un- terlage erforderlich. Bautenschutzmatte bauseits beschaffen: Stärke 6 mm Reibungskoeffizient größer 0,8 auf Materialverträglichkeit zwischen XPS-Unterlage, Bautenschutzmatte und Dachhaut achten XPS-Unterlagen 3 unter die Lastaufnahmewinkel 1 kleben.
- Seite 11 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 3 Montage Jeder Kollektorständer muss mit Betonsteinen beschwert werden. Betonstein 1000 mm x 200 mm x 80 mm, Gewicht 38 kg verwenden. Zu erwartenden Böengeschwindigkeitsdruck ermitteln und Statik prüfen. Anzahl der Betonsteine aus der Tabelle ermitteln. Betonsteine jeweils 100 mm versetzt auf Lastaufnahmewinkel legen.
- Seite 12 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 3 Montage 3.2.2 Montage auf Lastaufnahmewinkel mit Abspannseil (optional) Wird verwendet, wenn: keine direkte Verschraubung möglich ist keine ausreichende Beschwerung der Kollektorständer möglich ist Maximale Zugkraft für Abspannseile und Befestigungspunkte nach EN 1991 Wind- und Schneelasten beachten.
- Seite 13 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 3 Montage 3.2.3 Montage auf Unterkonstruktion (optional) Zu erwartenden Böengeschwindigkeitsdruck ermitteln und Statik prüfen. Für die Verschraubung Zugkraft und Scherfestigkeit beachten: Böengeschwindigkeitsdruck Zugfestigkeit Scherfestigkeit nach EN 1991 0,50 kN/m 2,7 kN 1,2 kN 0,65 kN/m 3,5 kN 1,6 kN 0,80 kN/m...
- Seite 14 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 3 Montage 3.3 Kollektorauflagen montieren Kollektorauflage 1 und 2 auf jeden Kollektorständer montieren. 7,2 x 19 3.4 Kollektoren montieren 3.4.1 Anschlussschema Bei der Ausrichtung der Kollektoren rote Markierung 4 beachten. Die Position der Markierung ist abhängig von der Anschlussvariante. Positionen nach Anschlussschema beachten: Solar-Vorlauf 1 Temperaturfühler 2...
- Seite 15 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 3 Montage Anschluss 2-seitig (Tichelmann) von rechts Anschluss 2-seitig (Tichelmann) von links Anschluss mit Entlüftungsflasche (optional) 15-24 83298301 1/2023-11 Et...
- Seite 16 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 3 Montage 3.4.2 Kollektoren befestigen Kollektor in die Kollektorauflage unten 3 einhängen und ausrichten. Bei der Montage der Kollektorklemmen muss die Hammermutter 2 um 90° gedreht werden. Die Hammermutter liegt danach quer im Schraubkanal. Kollektor mit vier Kollektorklemmen 1 an beiden Auflageschienen befestigen: Drehmoment 10 Nm Kollektorklemmen zwischen den Kollektoren bündig zusammenschieben Sitz der Hammermutter 2 prüfen.
- Seite 17 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 3 Montage 3.5 Hydraulik verbinden Bei Beschädigung der Dichtflächen kann eine Reparatur-Dichtscheibe eingesetzt werden (Dichtring-Reparatur-Set – Bestell-Nr. 480 030 00 01 2). Bei wiederholter Montage kann sich die Gleitbeschichtung verschlechtern. Ggf. Kollektormutter und Verschraubung zusätzlich mit Silikonöl schmieren. Anschlussmuttern M26 müssen am Kollektor vormontiert sein.
- Seite 18 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 3 Montage Anschlussleitungen (optional) Anschlussleitungen vormontieren und nicht mehr verdrehen. Kollektoranschlüsse 1 an Vorlauf und Rücklauf nach Anschlussschema montie- ren. Verschraubung M26 am Kollektor handfest anziehen, dann ¼ Umdrehung fest- drehen (Drehmoment ca. 50 … 70 Nm). 50 ...
- Seite 19 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 3 Montage 3.6 Temperaturfühler montieren Ist eine Entlüftungsflasche vorhanden, wird der Temperaturfühler an der Entlüf- tungsflasche montiert [Kap. 3.7]. Position für den Temperaturfühler ermitteln [Kap. 3.4]. Temperaturfühler aus der Packeinheit Solarregler nehmen. Zugentlastung 3 auf Temperaturfühler 2 schieben. Temperaturfühler in Verschlussstutzen mit Tauchhülse 1 einführen und Zugent- lastung festdrehen.
- Seite 20 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 3 Montage 3.7 Entlüftungsflasche montieren (optional) Montage unter Dach Für die Aufdachmontage kann eine Entlüftungsflasche zum Einbau unter Dach mit einem Anschlussstutzen Ø 18 mm eingesetzt werden. Die Entlüftungsflasche wird am höchsten Punkt der Sammelleitung montiert. Montage am Kollektor Entlüftungsflasche mit den Verschraubungen M26 am Vorlauf montieren.
- Seite 21 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 3 Montage 3.8 Abschließende Arbeiten Firmenschild anbringen. 21-24 83298301 1/2023-11 Et...
- Seite 22 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 4 Notizen 4 Notizen 22-24 83298301 1/2023-11 Et...
- Seite 23 Kurzanleitung Solarsystem WTS-F2 Flachdach vertikal K6 5 Stichwortverzeichnis 5 Stichwortverzeichnis Winddruck ................ 13 Abmessungen................ 4 Abspannseil................ 12 Anschluss ................ 14 Zugfestigkeit ................ 13 Auflageblech ................ 14 Bautenschutzmatte............. 10 Beschwerung............... 11 Betonstein ................ 11 Entlüfter ................. 18 Entlüftungsflasche ............ 15, 20 Fühler .................. 19 Hammermutter.............. 16 Hydraulik ................ 17 Kollektorauflage.............. 14 Kollektorklemme .............. 16 Kollektorständer ........... 10, 12, 13 Kollektorverbinder ............... 17 Lastaufnahmewinkel ............ 10 Montageübersicht hydraulisch...........
- Seite 24 Max Weishaupt GmbH · 88475 Schwendi Weishaupt in Ihrer Nähe? Adressen, Telefonnummern usw. finden sie unter www.weishaupt.de Änderungen aller Art vorbehalten. Nachdruck verboten. Das komplette Programm: zuverlässige Technik und schneller, professioneller Service W-Brenner bis 700 kW Wandhängende Brennwert- systeme für Gas bis 800 kW Die millionenfach bewährten Kompaktbrenner...
