3 Montage
83298301 1/2023-11 Et
Kurzanleitung
Solarsystem WTS-F2 Flachdach vertikal K6

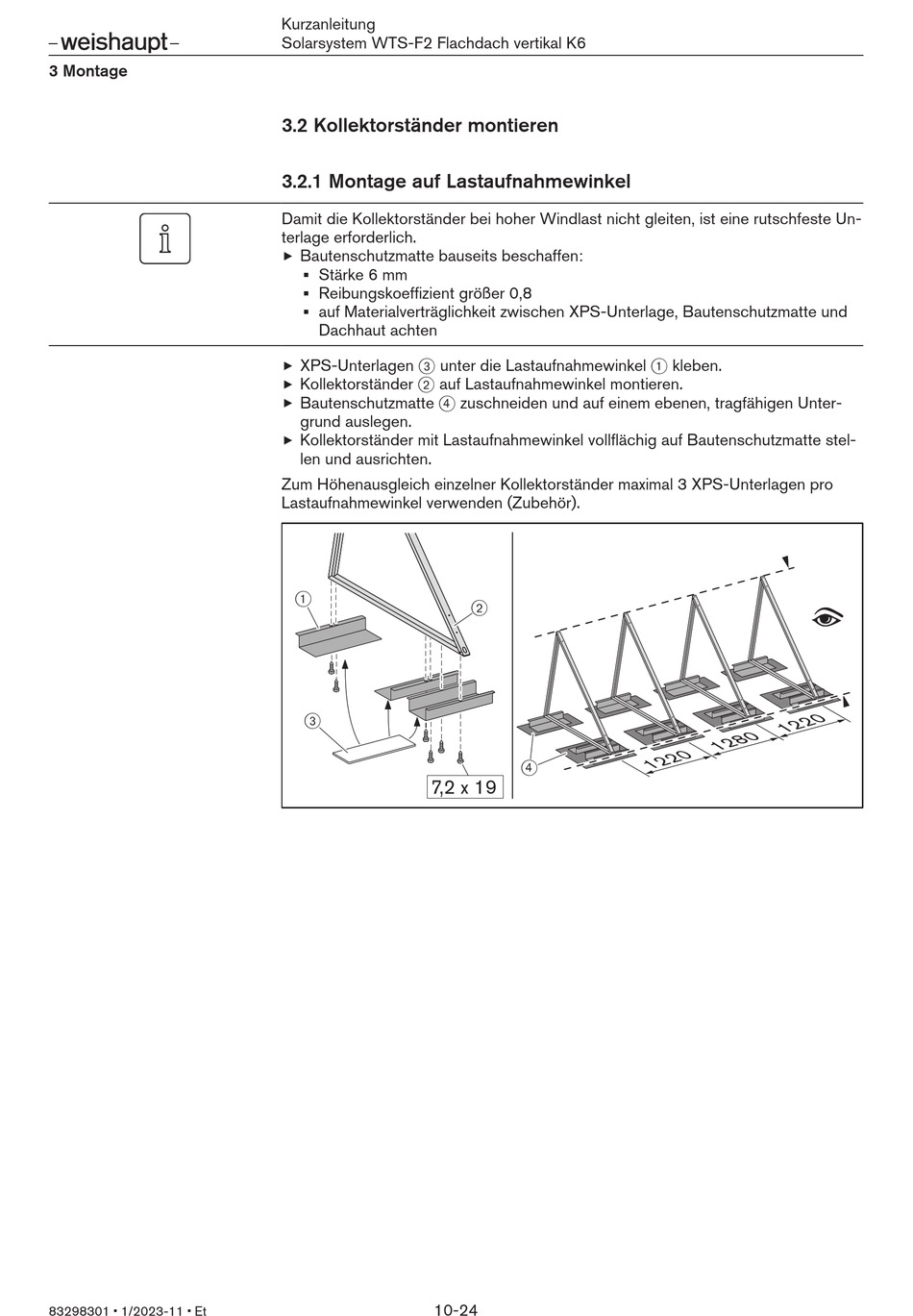

3.2 Kollektorständer montieren

3.2.1 Montage auf Lastaufnahmewinkel

Damit die Kollektorständer bei hoher Windlast nicht gleiten, ist eine rutschfeste Un-
terlage erforderlich.
Bautenschutzmatte bauseits beschaffen:
Stärke 6 mm
Reibungskoeffizient größer 0,8
auf Materialverträglichkeit zwischen XPS-Unterlage, Bautenschutzmatte und
Dachhaut achten
XPS-Unterlagen 3 unter die Lastaufnahmewinkel 1 kleben.
Kollektorständer 2 auf Lastaufnahmewinkel montieren.
Bautenschutzmatte 4 zuschneiden und auf einem ebenen, tragfähigen Unter-
grund auslegen.
Kollektorständer mit Lastaufnahmewinkel vollflächig auf Bautenschutzmatte stel-
len und ausrichten.
Zum Höhenausgleich einzelner Kollektorständer maximal 3 XPS-Unterlagen pro
Lastaufnahmewinkel verwenden (Zubehör).
1
3
7,2 x 19
10-24
2
4
