Übersicht; Tastensperre; Sd-Karte Einlegen; Basiskarten - satmap active 10 Benutzerhandbuch

3.02 Übersicht

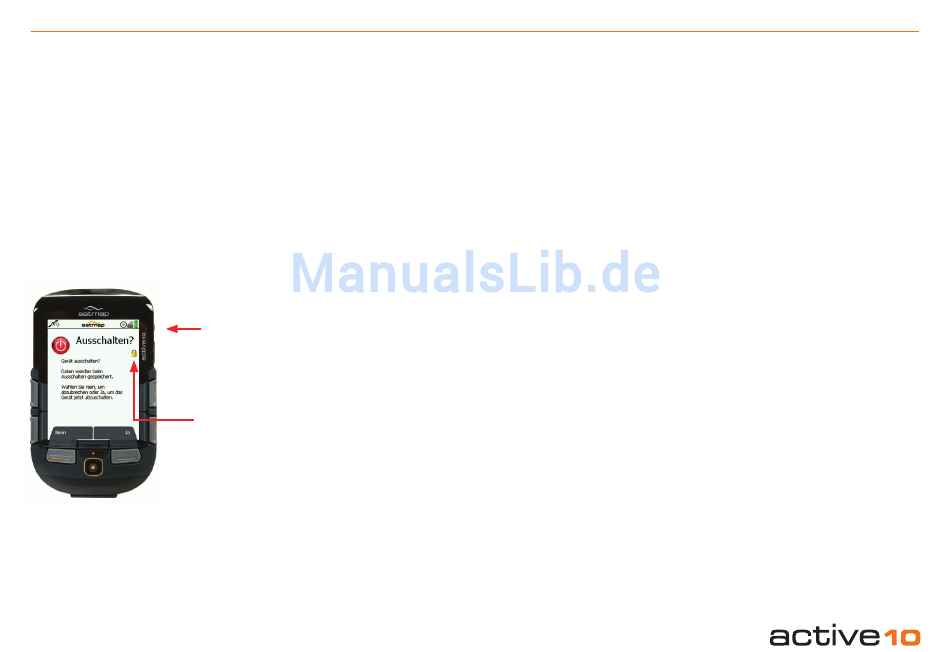

3.02 Tastensperre

Auf der Bestätigungsseite Ausschalten?
sehen Sie ein Vorhängeschloss Symbol.
Ein/Aus
Drücken Sie die Taste erneut, um
die Tastensperre einzuschalten. Anschließend
sehen Sie das Vorhängeschloss Symbol in
der Statusleiste neben der Batterieanzeige.
Um die Tasten wieder zu entsperren, drücken
Sie eine beliebige Taste und ein
Bildschirm wird angezeigt. Wählen Sie
die Tastensperre aufzuheben. Falls innerhalb
3 Sekunden keine Auswahl erfolgt, schaltet
das Active 10 zurück zur vorherigen Seite.
Ein/Aus
Taste
Tastensperre
© Satmap Systems Ltd

3.03 SD-Karte einlegen

Öffnen Sie das SD-Kartenfach, indem Sie es
von oben nach unten aufklappen. Schieben
Sie die SD-Karte mit der Beschriftung nach
oben in Richtung des Pfeils ein. An der
Seite der SD-Karte befindet sich ein kleiner
Schieber.
Schieben Sie diesen nach unten, wenn Sie
Entsperren die SD-Karte schreibschützen wollen. Dies
Ja, um verhindert versehentliches Löschen von
Daten.

3.04 Basiskarten

Das Active 10 wird mit weltweiten Basiskarten
in Maßstäben von 1: 5 Mio bis 1:200 Mio
ausgeliefert. Sobald Sie eine SD-Karte mit
Detailkarten eingelegt haben, können Sie in
die Karte hineinzoomen. Das Gerät wechselt
automatisch zwischen den verfügbaren
Maßstäben. Falls Sie eine togglebare Karte
verwenden, können Sie bei entsprechender
Überlappung der Zoomlevel zwischen
den verschiedenen Karten wechseln z. B.
zwischen den Maßstäben 1:50 000 und
1:25 000 und der Basiskarte.
3.05 Batterieanzeige & Start/Pause
Symbol
Bei Verwendung neuer Batterien bzw. eines
voll geladenen Akkus, ist die Batterieanzeige
vollständig grün. Mit abnehmender
Ladespannung werden vier einzelne
grüne Balken angezeigt, die sukzessive
ausgeblendet werden. Ist nur noch ein Balken
10
vorhanden, wird dieser rot angezeigt. Nach
einer Weile (abhängig von verwendeter
Stromquelle und Nutzungsintensität) erscheint
ein Hinweis auf dem Bildschirm, dass sich
das Active 10 in 30 Sekunden abschalten
wird. Die Sekunden werden anschließend wie
ein Countdown heruntergezählt.
Wenn Sie den Lithium Polymer Akku
verwenden (Abschnitt 20.03), wird während
des Ladens des Akkus ein Blitzsymbol in
der Batterieanzeige eingeblendet. Wenn Sie
den Akku vom Stromnetz trennen und die
Batterieanzeige vollständig grün anzeigt, ist
der Akku voll geladen.
Neben der Batterieanzeige sehen Sie ein
Start/Pause Symbol. Dieses zeigt Ihnen
an, ob Sie zur Zeit Ihre Strecke aufzeichnen
oder ob die Aufzeichnung pausiert ist. Die
Aufzeichnung starten und stoppen (bzw.
pausieren) Sie auf der Streckendaten
Seite (Abschnitt 6.03). Wenn das Active 10
Satellitenempfang hat, ist der Pfeil im Start
Symbol grün, ohne Empfang erscheint der
Pfeil weiß. Ein rotes Pause Symbol zeigt an,
dass nicht aufgezeichnet wird.
