Multiturn-Absolutwert-Drehgeber
betreiben.

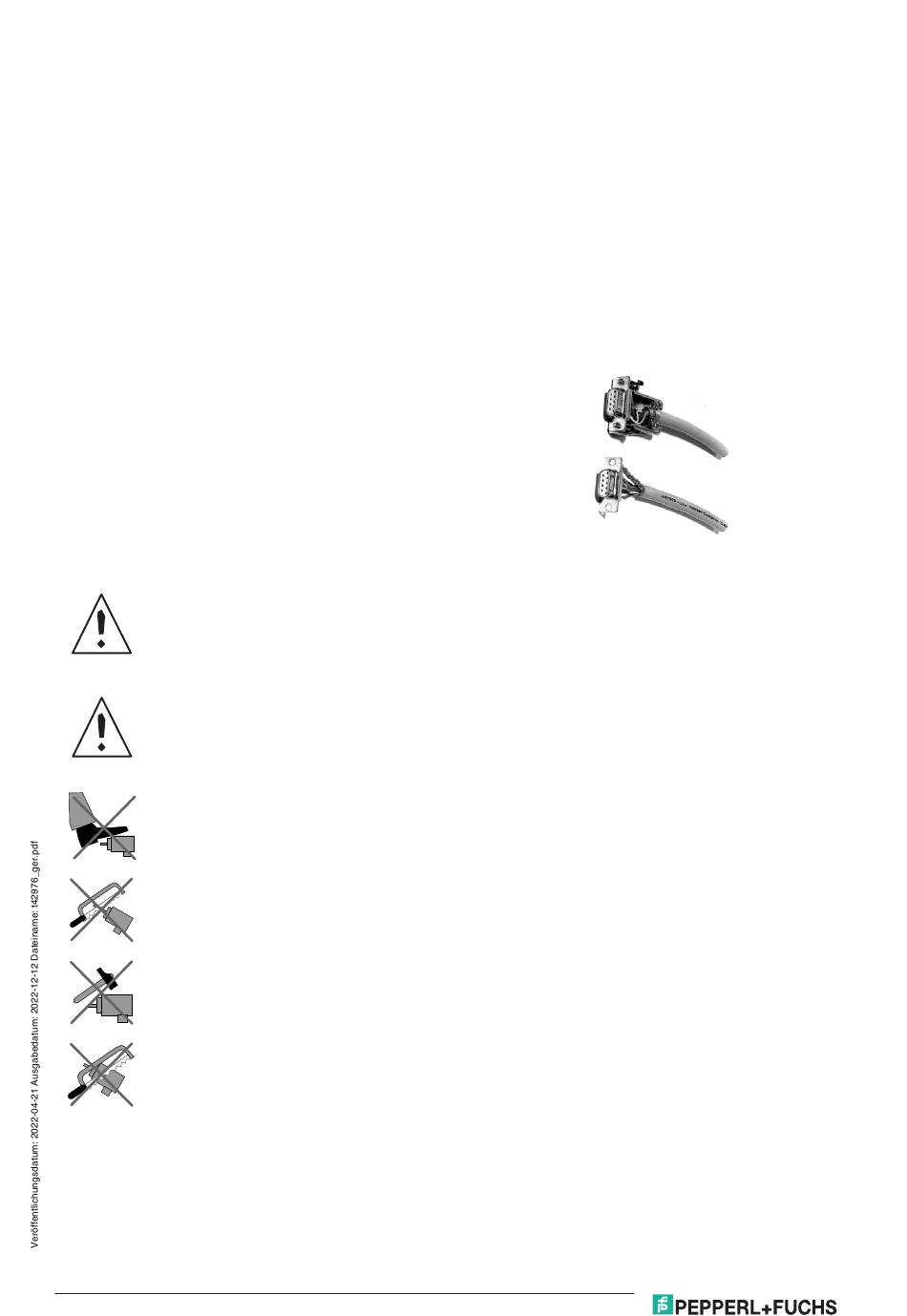

Hinweise zum Auflegen des Schirms
Die Störsicherheit an einer Anlage wird entscheidend von der richtigen Schirmung bestimmt. Gerade in diesem Bereich treten
häufig Installationsfehler auf. Oft wird der Schirm nur einseitig aufgelegt und dann mit einem Draht an die Erdungsklemme
angelötet, was im Bereich der NF-Technik seine Berechtigung hat. Bei EMV geben jedoch die Regeln der HF-Technik den
Ausschlag. Ein Grundziel der HF-Technik ist, dass HF-Energie über eine möglichst niedrige Impedanz auf Erde geführt wird, da
sie sich ansonsten in das Kabel entlädt. Eine niedrige Impedanz erreicht man durch eine großflächige Verbindung mit
Metallflächen.
Folgende Hinweise sind zu beachten:
• Der Schirm ist beidseitig großflächig auf „gemeinsame Erde" aufzulegen, sofern nicht die Gefahr von
Potenzialausgleichsströmen besteht.
• Der Schirm ist in seinem ganzen Umfang hinter die Isolierung zurückzuziehen und dann großflächig unter eine Zugentlastung
zu klemmen.
• Die Zugentlastung ist bei Kabelanschluss an die Schraubklemmen direkt und großflächig mit einer geerdeten Fläche zu
verbinden.
• Bei der Verwendung von Steckern sind nur metallisierte Stecker zu verwenden (z. B. Sub-D-Stecker mit metallisiertem
Gehäuse). Auf die direkte Verbindung der Zugentlastung mit dem Gehäuse ist zu achten.
Vorteil:
Schirm
geklemmt
Nachteil:
Sicherheitshinweise
Beachten Sie bei allen Arbeiten am Drehgeber die nationalen Sicherheits- und Unfallverhütungsvorschriften
sowie die nachfolgenden Sicherheitshinweise in dieser Betriebsanleitung.
Können Störungen nicht beseitigt werden, ist das Gerät außer Betrieb zu setzen und gegen versehentliche
Inbetriebnahme zu schützen.
Achtung
Reparaturen dürfen nur vom Hersteller durchgeführt werden. Eingriffe und Änderungen am Gerät sind unzulässig.
Den Klemmring nur anziehen, wenn im Bereich des Klemmrings eine Welle eingesteckt ist
(Hohlwellendrehgeber).
Alle Schrauben und Steckverbinder anziehen bevor der Drehgeber in Betrieb genommen wird.
Achtung
Nicht auf dem Drehgeber stehen!
Antriebswelle nicht nachträglich bearbeiten!
Schlagbelastung vermeiden!
Gehäuse nicht nachträglich bearbeiten!
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com
metallisierter Stecker,
unter Zugentlastung
Anlöten des Schirms
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
Singapur: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
CVM36M-******
