FÜR INSTALLATEURE UND FACHLEUTE
1.2.2. Installation der elektrischen Leitungen
1) Schließen Sie das Gerät an eine geeignete Stromversorgung an, die Spannungen müssen
mit der Nennspannung der Produkte übereinstimmen.
2) Das Gerät muss gut geerdet sein.
3) Die Verkabelung muss von einem Fachmann gemäß dem Schaltplan vorgenommen werden.
4) Richten Sie gemäß den Anforderungen der einschlägigen technischen Normen für elektri-
sche Betriebsmittel im Land des Anwenders Ableitschutzeinrichtungen ein (Ableitbetriebs-
strom ≤30 mA).
5) Die Verlegung des Stromkabels und des Signalkabels muss geordnet sein und darf sich
nicht gegenseitig beeinflussen; dabei sind die Umgebungsbedingungen (Umgebungstempe-
ratur, direkte Sonneneinstrahlung, Regen, Netzspannung, Kabellänge usw.) zu berücksichti-
gen.
6) Die Querschnittsfläche des Kabels kann entsprechend vergrößert werden.
7) Nach Abschluss der Verkabelung sollten Sie diese sorgfältig überprüfen und dann die
Stromversorgung anschließen.

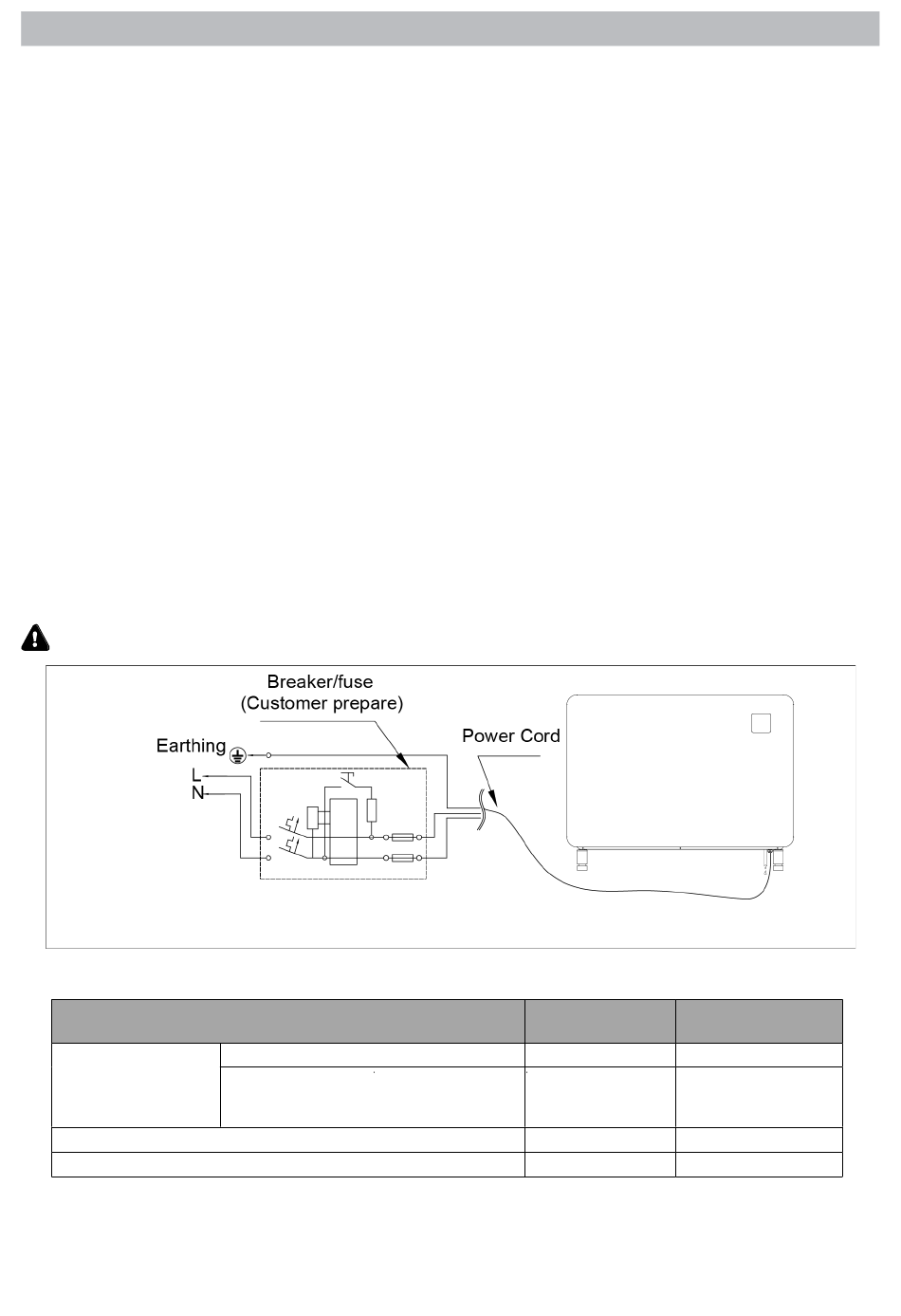

Schaltplan
Stromversorgung
230 V / 50Hz
Sicherungsautomat
Hinweis: Die obigen Angaben sind auf ein Stromkabel ≤10m angepasst, wenn das Stromkabel >10m ist,
muss der Kabeldurchmesser erhöht werden.
Modell
Nennstrom
Bemessungsfehlerstrom mA
Sicherung A
Stromkabel (mm
)
2
IDHR60
A
16
30
16
3 x 4
16
IDHR96
22.5
30
22.5
3 x 4
