13
-

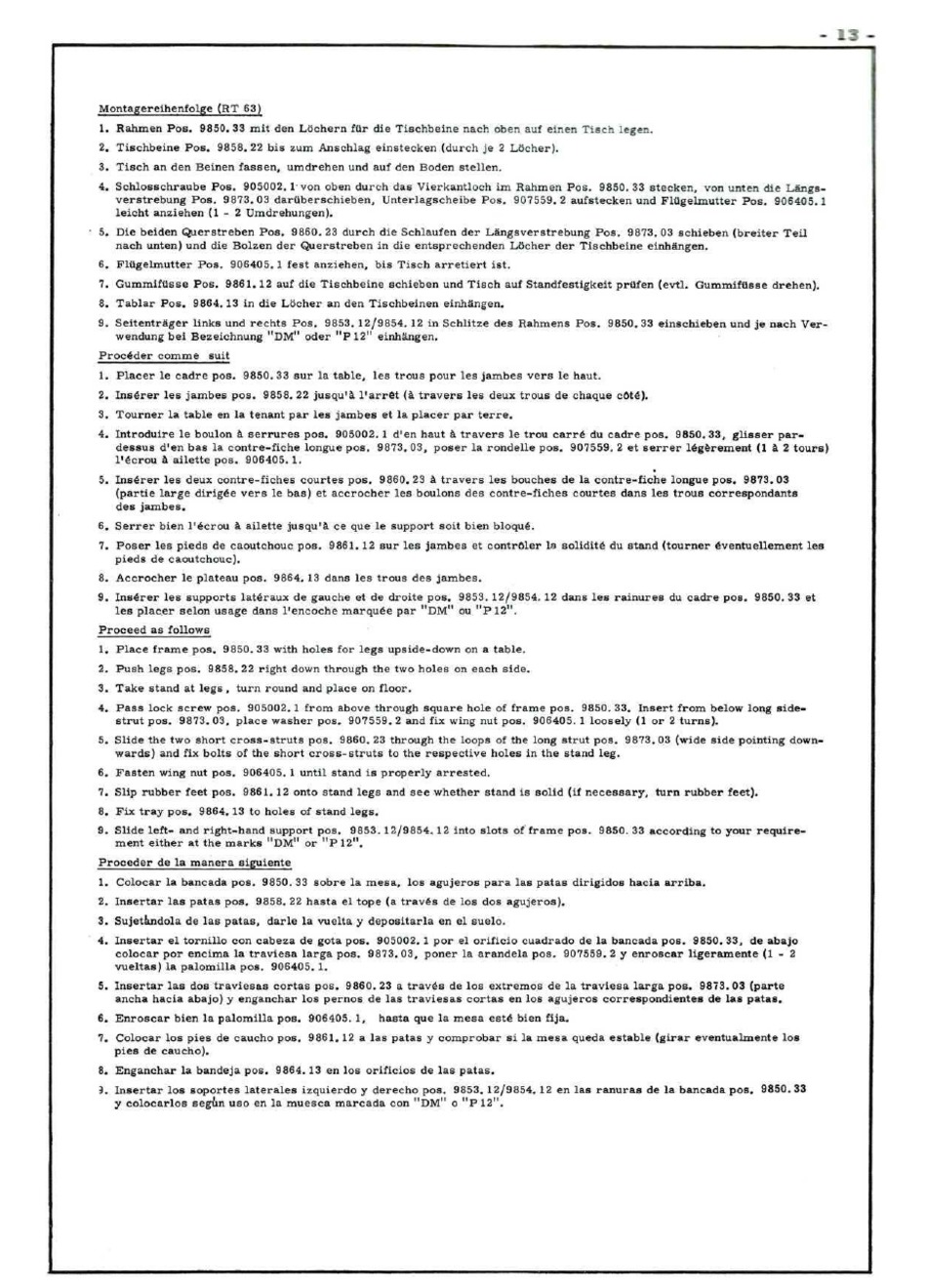

Montagereihenfolge (RT 63
1. Rahmen Pos. 9850.33 mit den Löchern für die Tischbeine nach oben auf einen Tisch legen.
2. Tischbeine Pos. 9858.22 bis zum Anschlag einstecken (durch je 2 Löcher).
3. Tisch an den Beinen fassen, umdrehen und auf den Boden stellen,
4. Schlosschraube Pos. 905002. 1'von oben durch das Vierkantloch im Rahmen Pos. 9850. 33 stecken, von unten die Längs-
Pos. 9873.03
%
Pos. 907559. 2
und
Pos. 906405.1
leicht anziehen (1 - 2 Umdrehungen),
5. Die beiden Querstreben Pos, 9860.23 durch die Schlaufen der Längsverstrebung Pos, 9873,03 schieben (breiter Teil
nach unten) und die Bolzen der Querstreben in die entsprechenden Löcher der Tischbeine einhängen.
Flügelmutter Pos. 906405. 1 fest anziehen, bis Tisch arretiert ist.
7. Gummifüsse Pos, 9861.12 auf die Tischbeine schieben und Tisch auf Standfestigkeit prüfen (evtl. Gummifüsse drehen).
. Tablar Pos. 9864. 13 in die Löcher an den Tischbeinen einhängen,
9. Seitenträger links und rechts ze
a
12/9854. 12 in Schlitze des Rahmens Pos. 9850.33 einschieben und je nach Ver-
wendung bei Bezeichnung "DM" o«
12" einhängen,
Proceder comme
suit
1, Placer le cadre pos. 9850.33 sur la table, les trous pour les jambes vers le haut.
2. Inserer les jambes pos. 9858.22 jusqu'ä l'arret (& travers les deux trous de chaque cöte).
3. Tourner la table en la tenant par les jambes et la placer par terre.
4. Introduire le boulon A serrures pos. 905002.1 d'en haut ä travers le trou carr& du cadre pos. 9850.33, glisser par-
dessus d'en bas la contre-fiche longue pos. 9873.03, poser la rondelle pos. 907559. 2 et serrer legerement (1 A 2 tours)
l'ecrou A ailette pos. 906405. 1.
Inserer les deux contre-fiches courtes pos, 9860.23 A travers les bouches de la contre-fiche longue pos. 9873.03
(partie large dirigee vers le bas) et accrocher les boulons des contre-fiches courtes dans les trous correspondants
des jambes.
. Serrer bien l'6crou A ailette jusqu'ä ce que le support soit bien bloqu6.
7. Poser les pieds de caoutchoue pos. 9861.12 sur les jambes et contröler 1a solidit& du stand (tourner @ventuellement les
pieds de caoutchoue),
8. Acerocher le plateau pos. 9864. 13 dans les trous des jambes.
9.
Inserer
les
supports
lat6raux
de gauche
et de droite
pos, 9858. Ealeee
12 dans
les rainures
du
cadre
pos.
9850.33
et
les placer selon usage dans l''encoche marquee par "DM" oı
Proceed as follows
1,
Place
frame
pos,
9850.33
with
holes
for legs
upside-down
on a table.
2. Push legs pos. 9858. 22 right down through the two holes on each side.
3. Take stand at legs, turn round and place on floor.
4. Pass lock screw pos. 905002.1 from above through square hole of frame pos. 9850.33. Insert from below long side-
strut pos. 9873.03, place washer pos. 907559. 2 and fix wing nut pos. 906405. 1 loosely (1 or 2 turns).
5. Slide the two short cross-struts pos. 9860. 23 through the loops of the long strut pos. 9873.03 (wide side pointing down-
wards) and fix bolts of the short cross-struts to the respective holes in the stand leg.
6. Fasten wing nut pos. 906405. 1 until stand is properly arrested,
7. Slip rubber feet pos. 9861.12 onto stand legs and see whether stand is solid (if necessary, turn rubber feet).
8. Fix tray pos. 9864, 13 to holes of stand legs.
B.BUAB NER and FAgnt-nand Buppstr nos, BaBR; 12/9854. 12 into slots of frame pos. 9850. 33 according to your require-
ment either at the marks "DM" or "P1
Proceder de la
manera siguiente
1. Colocar la bancada pos. 9850.33 sobre la mesa, los agujeros para las patas dirigidos hacia arriba.
2. Insertar las patas pos. 9858.22 hasta el tope (a trav6s de los dos agujeros).
. Sujethndola de las patas, darle la vuelta y depositarla en el suelo.
Insertar el tornillo con cabeza de gota pos. 905002. 1 por el orifieio cuadrado de la bancada pos.
9850.33, de abajo
colocar por encima la traviesa larga pos, 9873.03, poner la arandela pos. 907559. 2 y enroscar ligeramente (1 - 2
vueltas) la palomilla pos. 906405. 1.
5. Insertar las dos traviesas cortas pos. 9860.23 a traves de los extremos de la traviesa larga pos. 9873.03 (parte
ancha hacia abajo) y enganchar los pernos de las traviesas cortas en los agujeros correspondientes de las patas.
6. Enroscar bien la palomilla pos. 906405.1,
hasta que la mesa este bien fija.
7. Colocar los pies de caucho pos, 9861.12 a las patas y comprobar si la mesa queda estable (girar eventualmente los
pies de caucho),
8. Enganchar la bandeja pos. 9864.13 en los orificios de las patas.
3. Insertar los soportes laterales izquierdo y derecho pos. 9853. 12/9854. 12 en las ranuras de la bancada pos. 9850. 33
y eolocarlos seglın uso en la muesca marcada con "DM" o "P12",
