7)

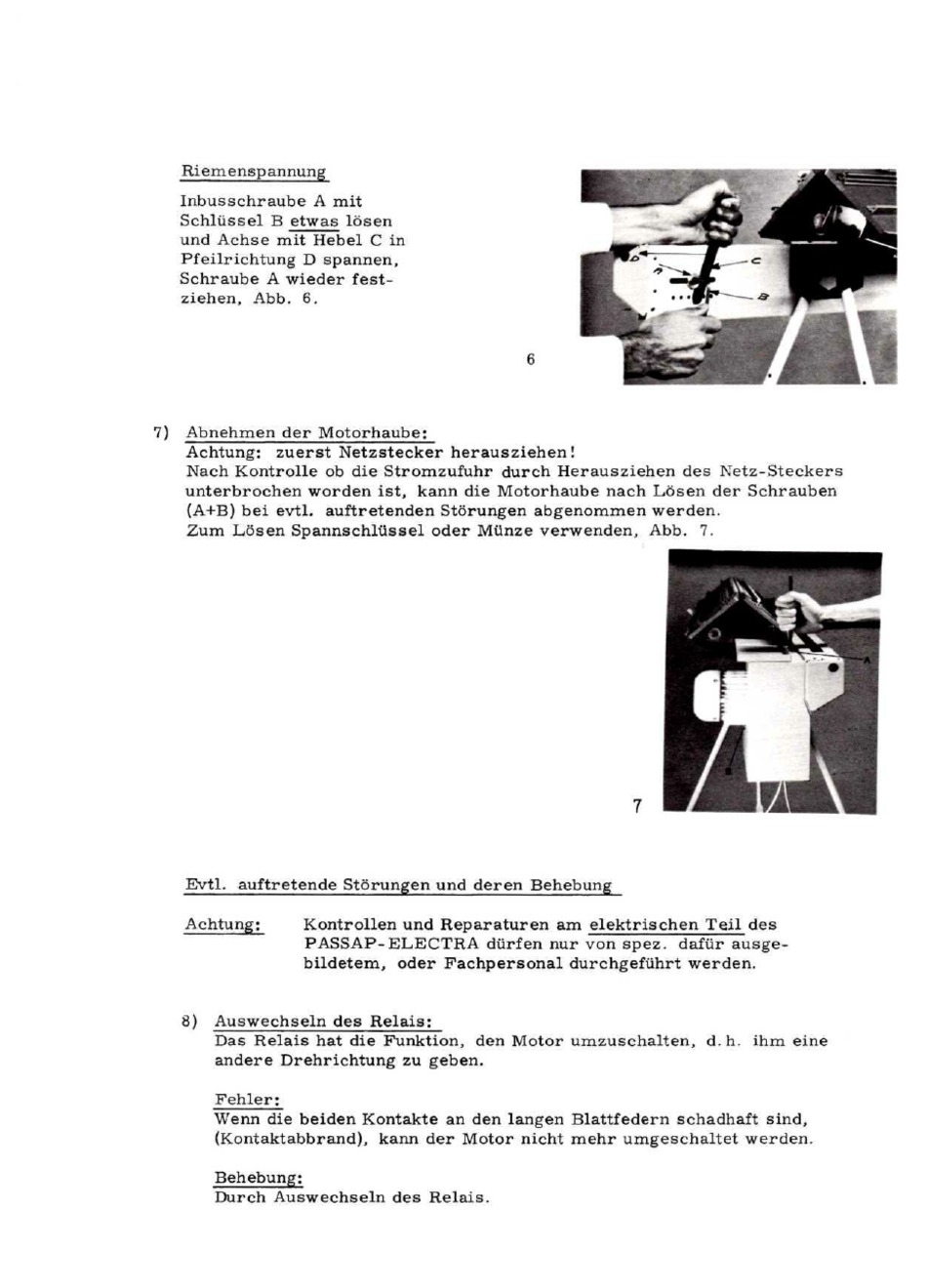

Riemenspannung
Inbusschraube
A mit
Schlüssel
B etwas
lösen
und Achse
mit Hebel
C in
Pfeilrichtung
D spannen,
Schraube
A wieder
fest-
ziehen,
Abb.
6.
Abnehmen
der Motorhaube:
Achtung:
zuerst
Netzstecker herausziehen!
Nach Kontrolle
ob die Stromzufuhr
durch Herausziehen
des
Netz-Steckers
unterbrochen
worden
ist,
kann die Motorhaube
nach Lösen
der Schrauben
(A+B) bei evtl.
auftretenden Störungen
abgenommen werden.
Zum
Lösen Spannschlüssel
oder Münze
verwenden,
Abb.
7.
Evtl.
auftretende Störungen und deren Behebung
Achtung:
Kontrollen und Reparaturen
am
elektrischen
Teil des
PASSAP-ELECTRA
dürfen nur von spez.
dafür ausge-
bildetem,
oder
Fachpersonal
durchgeführt werden.
8)
Auswechseln
des Relais:
Das
Relais hat die Funktion,
den Motor umzuschalten,
d.h.
ihm eine
andere
Drehrichtung
zu geben.
Fehler:
Wenn
die
beiden
Kontakte
an
den
langen
Blattfedern
schadhaft
sind,
(Kontaktabbrand),
kann
der
Motor
nicht
mehr
umgeschaltet
werden.
Behebung:
Durch
Auswechseln
des Relais.
