SCHNEIDEAPPARAT
6.

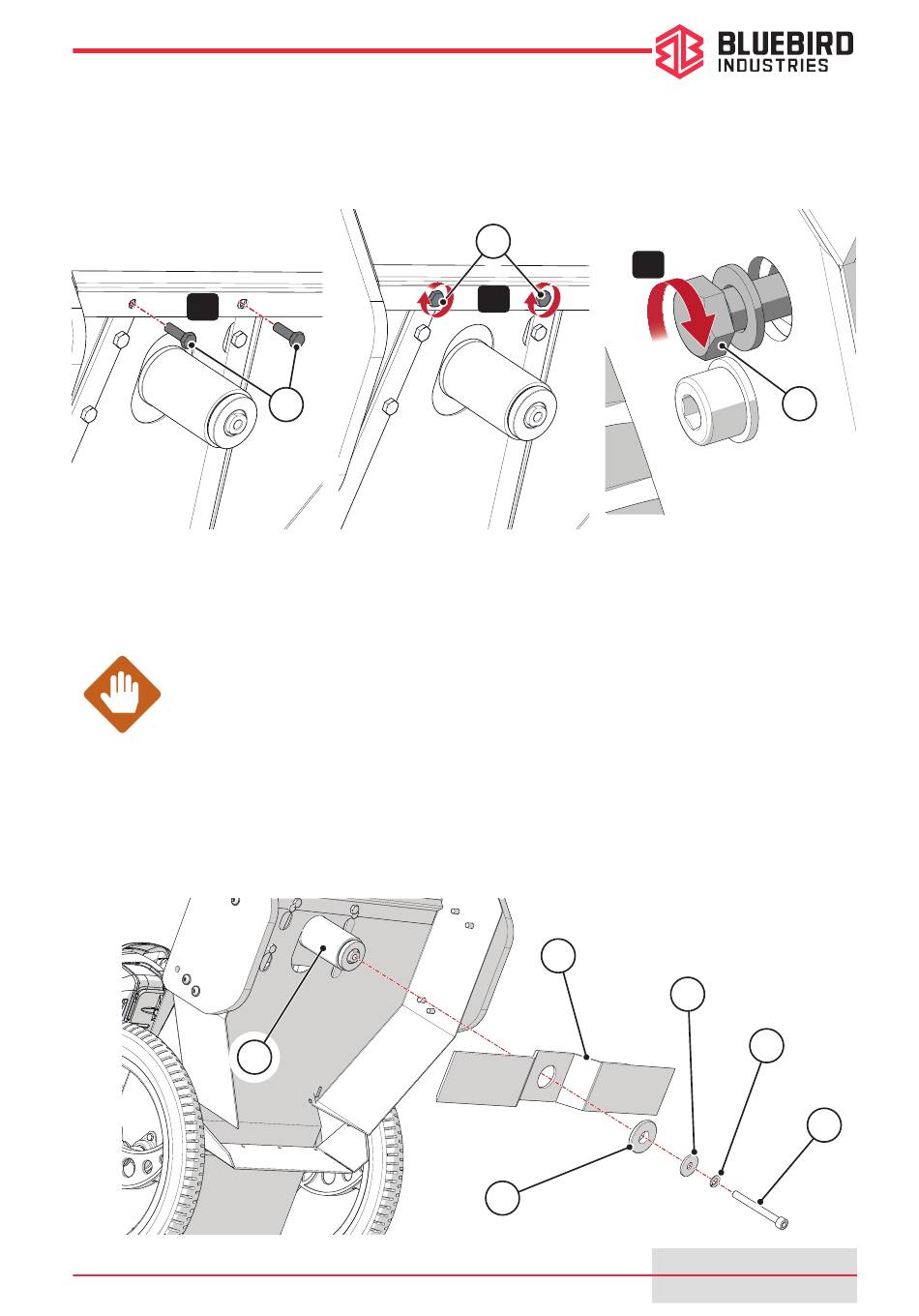

Befestigen (F) Sie den Messerschutz mit den beiden Schrauben (7) unter dem Mähbalken/
Maschinenrahmen.
7.
Wenn das Gehäuse auch an Ort und Stelle ist, ziehen (G) Sie zuerst die vorderen Schrauben
(7) und dann (H) die beiden hinteren Schrauben (6) am Mähbalken vollständig an .
F
8.
Legen Sie auf die Befestigungsschraube des Messers (12) zuerst die Federscheibe (13)
und dann die Sicherungsscheibe (14).
9.
Montieren Sie das Messer (8) zwischen der Halterung der Schneidevorrichtung (9) und
der Zentrierflansch des Messers (10).
ACHTUNG
Die Schneide des Messers ist sehr scharf. Verwenden Sie starke Handschuhe,
um Schnittverletzungen zu vermeiden.
10.
Das Messer mit der Schraube (12) und den beiden Unterlegscheiben (13 und 14)
befestigen. Stellen Sie sicher, dass die Schneide des Messers nach unten weißt.
11.
Die Feststellschrauben des Messers sorgfältig festigen (12) und alle Komponenten gut mit
einander verschrauben; verenden Sie dazu die der Maschine beigelegten Schraubenschlüssel.
12.
Das Messer mit der Hand drehen, um sicherzustellen, dass dieses nicht mit den
Maschinenteilen in Kontakt tritt.
FLO 6 - FLO 7
Gebrauchs- und wartungsanleitung
Manuale uso e manutenzione
7
9
7
H
G
8
10
6
14
13
12
