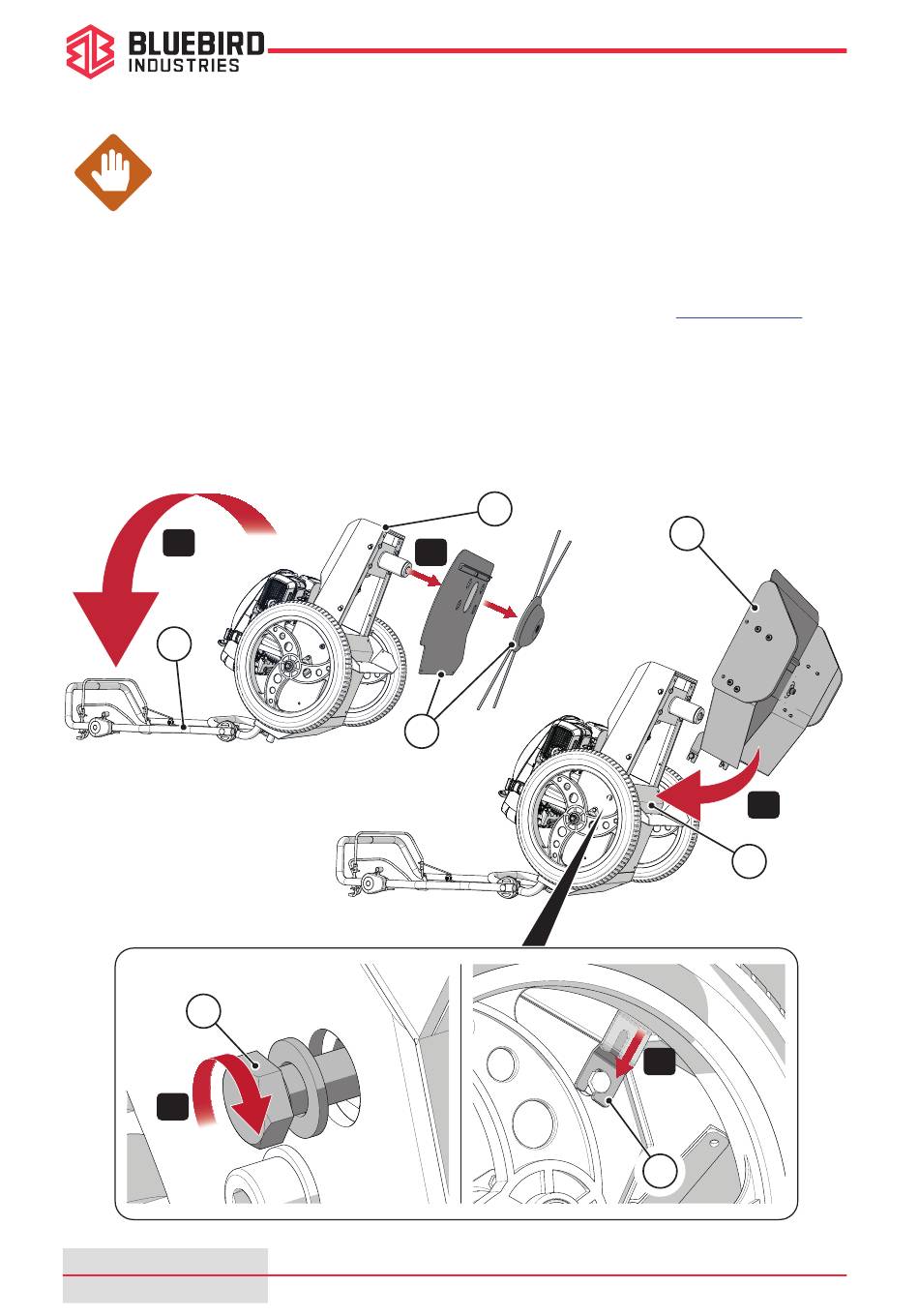

8.2.1 Zusammenbau der Messergruppe
ACHTUNG
Der Zusammenbau der Messergruppe erfordert große Sorgfalt und sollte von
einer sachkundigen Person durchgeführt werden.
Ziehen Sie den Zündkerzenstecker ab und halten Sie ihn von der Zündkerze fern,
um ein versehentliches Starten zu verhindern.
1.
Heben (A) Sie die Vorderseite der Maschine (1) an, behelfen Sie sich mit den Enden des
Führungsholms (2) als Unterstützung.
2.
Entfernen (B) Sie die Drahtschneidevorrichtung (3) (siehe Abschnitt
3.
Legen (C) Sie den Messerschutz (4) unter den Mähbalken/ Maschinenrahmen (5).
4.
Setzen (D)Sie Befestigungsschrauben (6) auf den Schneidekörper, ohne sie vollständig
anzuziehen.
5.
Schieben (E) Sie den Messerschutz (4) durch die beiden Löcher auf die teilweise aus
dem Mähbalken geschraubten Schrauben.
A
2
6
D
Pag. 30 di 34
Rev. 1.0
1
B
3
Gebrauchs- und wartungsanleitung
SCHNEIDEAPPARAT
"8.1.1
Ausbau").
4
C
5
E
4
FLO 6 - FLO 7
