SCHNEIDEAPPARAT

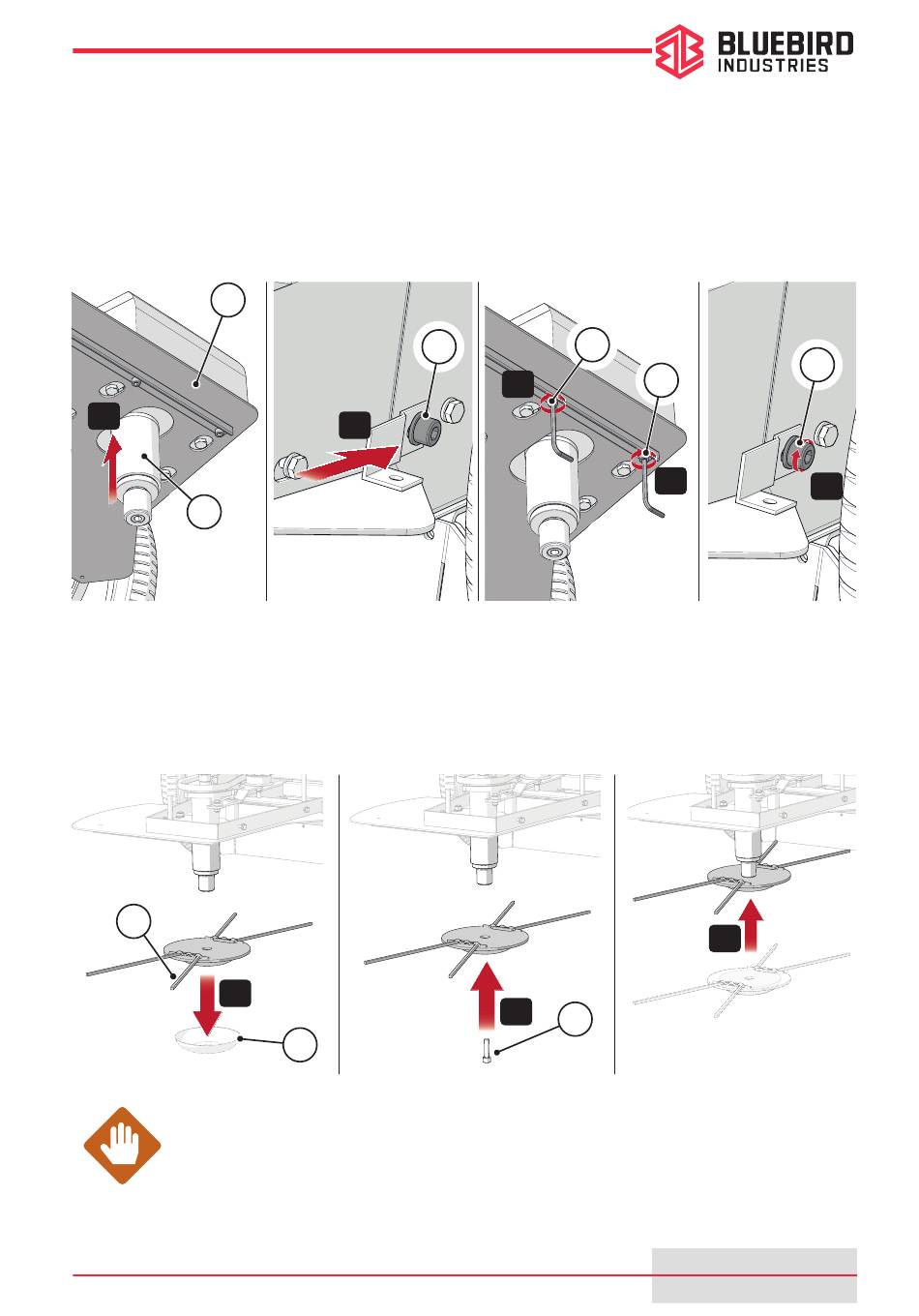

8.1.2 Einbau
Für den Einbau des Schneidesystems wie folgt vorgehen:
1.
Setzen (A) Sie die obere Schutzvorrichtung (8) auf die Messernabe (11) und die
beiden hinteren Befestigungselemente (9). Warten Sie etwas vor dem Festziehen der
Befestigungselemente.
2.
Befestigen (B) Sie den Schutz durch Anziehen der Schrauben (10) an den vorderen Halterungen.
3.
Ziehen (C) Sie die hinteren Schrauben (9) an.
8
A
11
4.
Setzen (D) Sie die Schneidescheibe (2) auf den Becher (4).
5.
Setzen (E) Sie die Befestigungsschraube (5) in den Schneidebecher ein.
6.
Setzen (F) Sie alles auf die Halterung des Schneidesystems und ziehen Sie die Schraube
fest.
2
D
ACHTUNG
Stellen Sie sicher, dass der Bolzen des Bechers und der Halterung des
Schneidesystems richtig in die Bohrung der Schneidescheibe eintreten.
Anderenfalls könnte die Halterung der Schneidevorrichtung beim Festziehen
der Schraube beschädigt werden.
FLO 6 - FLO 7
Gebrauchs- und wartungsanleitung
Manuale uso e manutenzione
9
A
4
10
10
B
B
E
5
9
C
F
Pag. 27 di 34
Rev. 1.0
