Boss Snowplow RT3 HTX Installationsanweisungen Seite 19

bundesweiten Sicherheitsvorschriften für
Fahrzeuge entspricht.
1. Parken Sie das Fahrzeug auf einer ebenen
Fläche mit einem 7,5 m großen Abstand zu
einem mattweißen Hintergrund oder einer
Garagentür.
Hinweis:
Der Hintergrund sollte senkrecht zum
Boden und der Fahrzeugvorderseite sein.
2. Stellen Sie sicher, dass das Fahrzeug für
den normalen Betrieb mit angeschlossenem
Schneeschild ausgerüstet ist, und dass das
Schneeschild angehoben ist.
3. Führen Sie folgende Aktionen aus, um
die optimale Scheinwerferausrichtung
sicherzustellen.
•
Entfernen Sie Eis und Schmutz unter den
Kotflügeln.
•
Stellen Sie sicher, dass alle Reifen den
richtigen Reifendruck haben.
•
Prüfen Sie die Fahrzeugfedern auf
überkreuzte oder gebrochene Blätter.
•
Prüfen Sie die Funktion aller Bedienelemente
für nivelliertes Fahren.
•
Schaukeln Sie das Fahrzeug seitlich, um die
Aufhängung zu stabilisieren.
•
Stellen Sie sicher, dass das Fahrzeug nur
den Fahrer als Last hat.
•
Reinigen Sie die Scheinwerfer und den
mattweißen Hintergrund.

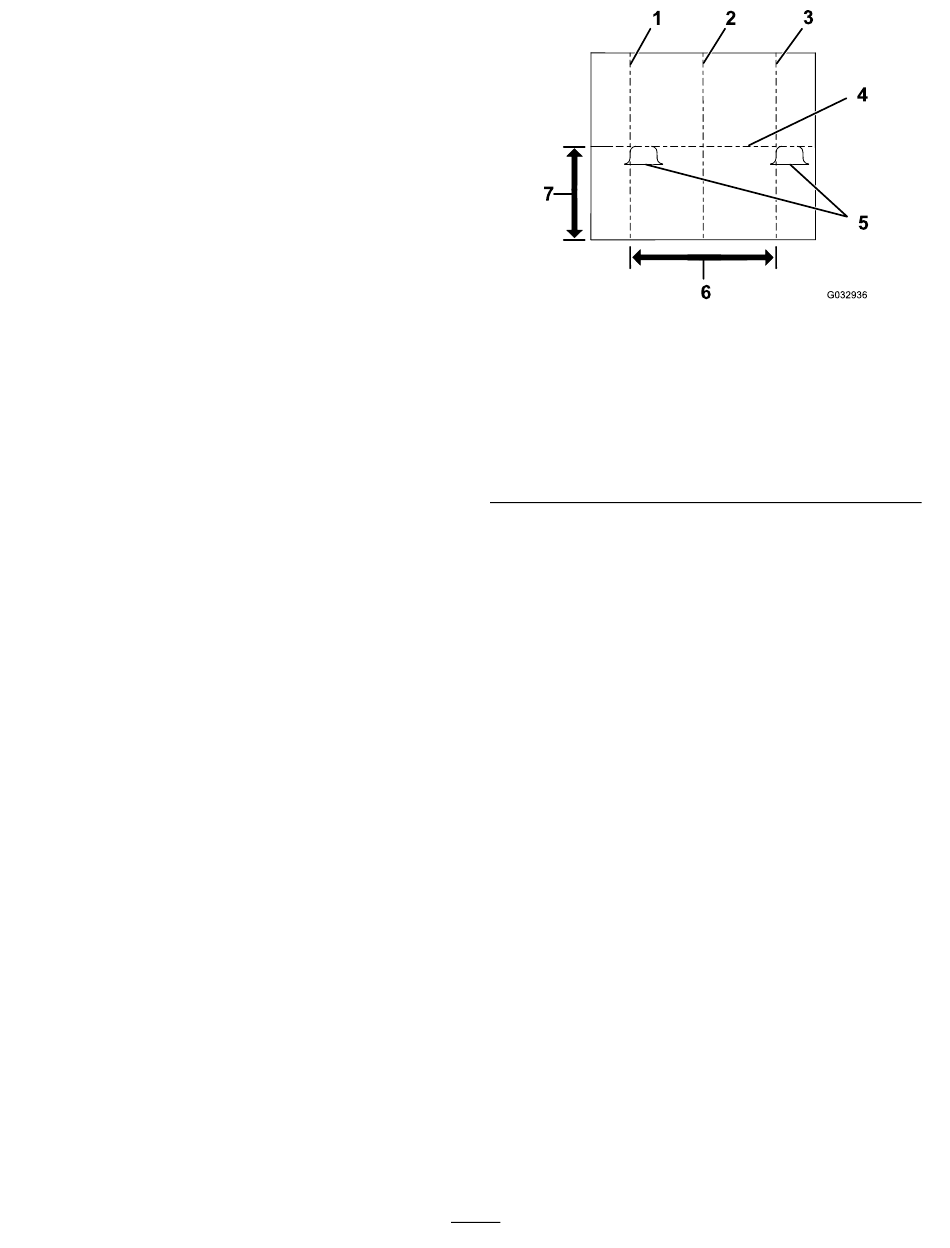

4. Markieren Sie die vertikale Fahrzeug-Mittellinie
auf dem Hintergrund (Bild 27).
1. Vertikale Mittellinie des
linken Scheinwerfers
2. Mittellinie des Fahrzeugs
3. Vertikale Mittellinie des
rechten Scheinwerfers
4. Horizontale Mittellinie des
Scheinwerfers
5. Markieren Sie die vertikale Mittellinie des
Scheinwerfers auf dem Hintergrund
6. Markieren Sie die horizontale Mittellinie des
Scheinwerfers auf dem Hintergrund
Hinweis:
Die horizontale Mittellinie der
Scheinwerfer sollte dem Abstand vom Boden
zur Mitte des Scheinwerfers entsprechen.
7. Stellen Sie die Scheinwerfer des Schneeschilds
ein, bis der hellste Teil der Abblendlichter am
Schneeschild ausgerichtet ist, wie in
abgebildet.
8. Ziehen Sie die vier Schrauben (¼" x ¾")
an, mit denen jeder Scheinwerfer an den
Scheinwerferhalterungen befestigt ist, und
ziehen Sie diese auf ein Drehmoment von 8 N·m
an.
Wichtig:
Verwenden Sie an diesen
Schrauben kein Schraubensicherungsmittel.
9. Ziehen Sie die Schraube (⅜" x 1") an, mit
denen jede Scheinwerferhalterung an der
Scheinwerferleiste befestigt ist, und ziehen Sie
diese auf ein Drehmoment von 31 N·m an.
Wichtig:
Verwenden Sie an diesen
Schrauben kein Schraubensicherungsmittel.
19
Bild 27
5. Hellste Punkte
6. Abstand zwischen den
Scheinwerfermitten
7. Abstand vom Boden bis zu
den Scheinwerfermitten
(Bild
(Bild
Bild 27
g032936
27).
27).
