Boss Snowplow RT3 HTX Installationsanweisungen Seite 13

7. Schließen Sie das gelbe Kabel vom langen
Kabelbaum mit einer Spleißverbindung am
linken Parklicht an
8. Stellen Sie sicher, dass die Spritzwand des
Fahrzeugs keine Behinderungen hat.
9. Bohren Sie ein drei cm großes Loch durch die
Spritzwand an der Fahrerseite des Fahrzeugs.
Hinweis:
Das Loch sollte an einer leicht
zugänglichen Stelle sein.
10. Setzen Sie die geteilte Gummidichtung in das
Loch ein.
11. Ziehen Sie den Anschluss des Schneeschild-
Steuergeräts, das schwarz/rote Kabel und die
zwei schwarzen Kabel durch das Loch in der
Spritzwand in die Fahrzeugkabine
Wichtig:
Stellen Sie sicher, dass alle
Kabel fest angeschlossen sind und keine
heißen oder beweglichen Teile berühren,
um eine Beschädigung des Fahrzeugs oder
Schneeschilds zu vermeiden.

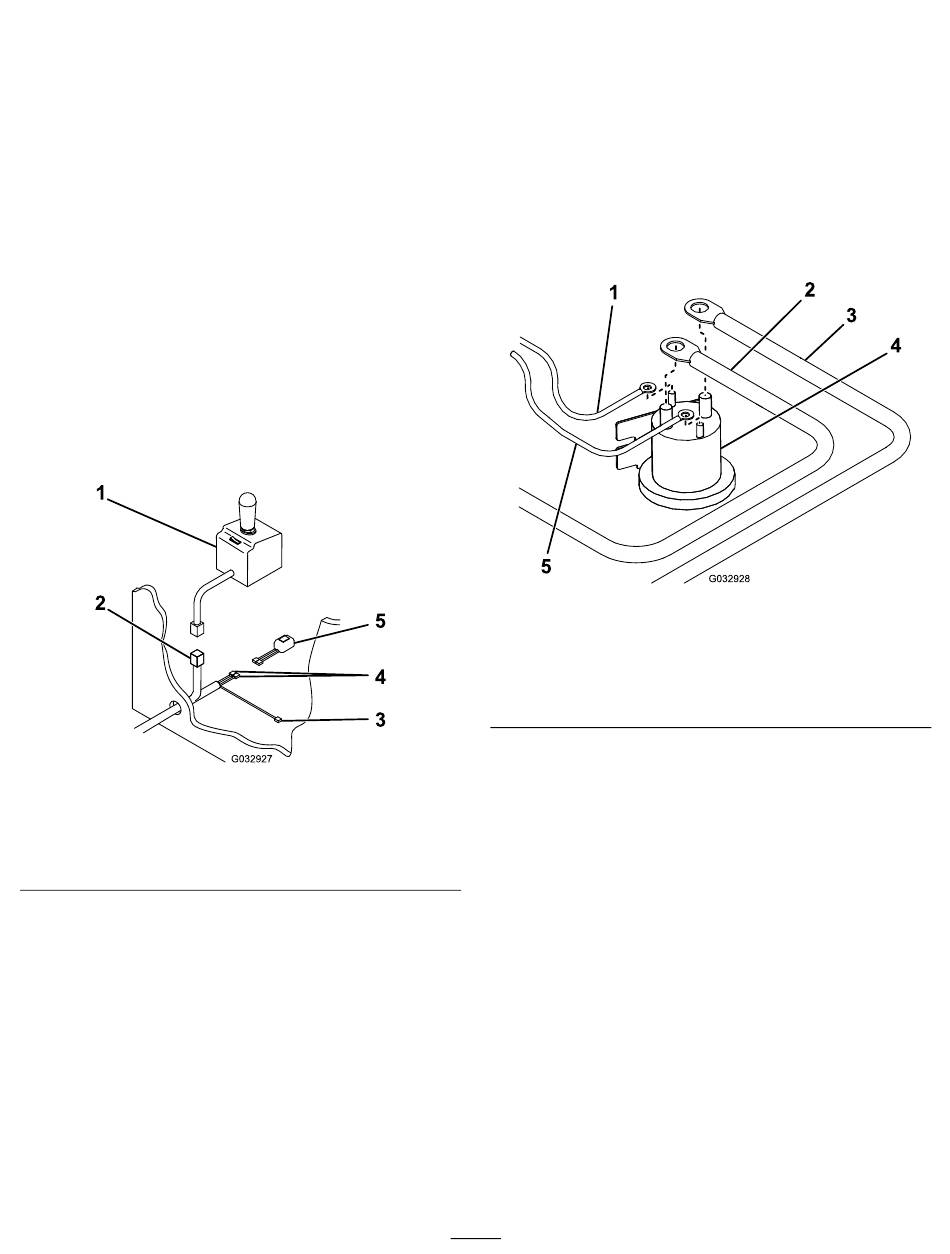

1. Schneeschild-Steuergerät
2. Steuergerätanschluss
3. Schwarz/rotes Kabel
12. Schließen Sie die zwei schwarzen Kabel am
Scheinwerferkippschalter an
13. Legen Sie fest, an welcher Stelle Sie den
Scheinwerferkippschalter befestigen und
reinigen Sie den Bereich gründlich.
Hinweis:
Lassen Sie den Bereich nach dem
Reinigen ganz austrocknen.
14. Entfernen Sie das Trägermaterial und drücken
Sie den Kippschalter für 30 Sekunden auf den
sauberen Bereich am Armaturenbrett.
15. Stecken Sie den Anschluss des Steuergeräts in
das Schneeschild-Steuergerät ein.
(Bild 16).
(Bild
Bild 17
4. Schwarze Kabel
5. Scheinwerferkippschalter
(Bild 17).
16. Befestigen Sie das Schneeschild-Steuergerät,
siehe
(Seite
17. Schließen Sie das schwarz/rote Kabel an eine
verkeilte Zündquelle mit mehr als 12 Volt an.
Hinweis:
verkeilte Quelle anschließen, kann die Batterie
entladen werden.
18. Schließen Sie das weiß/schwarze Kabel
vom Kabelbaum an den kleinen Pol an der
Pumpenstromspule an
17).
1. Weiß/schwarzes Kabel
2. Batteriekabel
3. Rotes Strom-
/Erdungskabel
19. Schließen Sie das braune Kabel vom
Kabelbaum an den anderen kleinen Pol an der
g032927
Pumpenstromspule an
Hinweis:
kleinen Pole angeschlossen werden, sollten sich
aber nicht an demselben Pol angeschlossen
sein.
20. Befestigen Sie die Pumpenstromspule innen am
Motorraum des Fahrzeugs; stellen Sie sicher,
dass sie aufrecht bleibt und nicht das Gehäuse,
die Haube oder andere leitende Materialien des
Fahrzeugs berührt.
21. Schließen Sie das rote Strom- bzw.
Erdungskabel am großen Pol an der
Pumpenstromspule an
22. Schließen Sie das Batteriekabel am anderen
großen Pol an der Pumpenstromspule an
18).
Hinweis:
großen Pole angeschlossen werden, sollten sich
13
Befestigen des Schneeschild-Steuergeräts
17).
Wenn Sie das Kabel an eine nicht
(Bild
Bild 18
4. Pumpenstromspule
5. Braunes Kabel
(Bild
Die Kabel können an jeden der
(Bild
Die Kabel können an jeden der
18).
g032928
18).
18).
(Bild
