• Selle valgusti valgusallika võib välja vahetada ainult
tootja, tema esindaja või mõni muu sarnase kvalifikat-
siooniga isik.
• Komplekt ei sisalda klemmiplokki. Paigaldamisel võib
olla vaja kvalifitseeritud spetsialisti abi.
• Klemmiplokk toiteallikaga ühendamiseks: 3 kruvi – ja
mittekruvitüüpi klemmi, kasutuseks ristõikega 1,0 mm²
ja min 230 V pingega. Koos hämardust reguleerivate juh-
tmetega paigaldamiseks on vajalikud veel kaks klemmi.
• Jälgige, et tööstusvalgusti jääks valgustatavast esemest
või pinnast vähemalt 1 m kaugusele.
• Kui paigaldade tööstusvalgusti katuse alla, siis jälgige, et
tööstusvalgusti ülaosa jääks katuse alaosast vähemalt
0,2 m kaugusele.
• Kui kasutate tööstusvalgustit kergsüttival pinnal, siis
järgige ülalolevaid juhiseid.
• Tööstusvalgusti võib ühendada ainult elektrivõrguga,
mille paigaldamine ja kaitse on kooskõlas kehtivate
eeskirjade ning standarditega.
• Enne tööstusvalgusti eemaldamist või holdu – ja
remonditööde tegemist tuleb valgusti elektrivõrgust
eemaldada. Seda võib teha ainult vastavate teadmiste/
kogemustega isik, kes on kursis selliseid toiminguid
käsitlevate kehtivate eeskirjadega.
• Ärge kasutage tööstusvalgustit ilma kaitseklaasita.
• Kaitse ohtliku kontaktipinge eest on tagatud ühendatud
neutraaljuhiga.
• Valgusti välist paindkaablit ei saa asendada; kui see
kaabel saab kahjustada, tuleb valgusti kasutuselt
kõrvaldada.
• Valgusti valgusallikaid ei saa asendada; kui valgusti
tööiga saab läbi, tuleb kogu valgusti asendada.
• Valgustiga ei ole kaasas klemmikarp. Paigaldamisel võib
olla vaja kvalifitseeritud spetsialisti abi.
• Ettevaatust! Elektrilöögi oht.
EMOS spol. s r.o. kinnitab, et toode koodiga ZU310.12,
ZU310.9, ZU310.6, ZU315.12, ZU315.9, ZU315.6, ZU320.12,
ZU320.9, ZU320.6 on kooskõlas direktiivi nõuete ja muude
sätetega. Seda seadet tohib ELi riikides vabalt kasutada.
Vastavusdeklaratsioon on osa kasutusjuhendist ja see on
leitav ka kodulehel http://www.emos.eu/download.
BG | LED Highbay
LED осветителното тяло за помещения с високи тавани е
проектирано за монтаж на здрава повърхност или за висящ
монтаж на закрито и на открито.
Степен на защита IP65 – за използване на открито
Монтаж
Метод A: Ухо
Монтирайте ухото с уплътнението към осветителното тяло
в посоченото положение.
Закачете осветителното тяло на куката.
Проводник 1 към захранващия кабел: Кафяв-L; Син-N;
Зелен-G; Проводник 2 към димера: Лилав – Dim+, розово
– Dim-.
Метод B: Конзола
1. И з п о л з в а й т е и н с т р у м е н т , з а д а р а з в и е т е
допълнителните винтове на монтажния ръб.
2. Поставете скобата върху монтажния конектор, вземете
винтовете, съответстващи на монтажния съединител от
комплекта скоби, и ги завийте в монтажния конектор.
3. Използвайте шестостенен ключ, за да затегнете
винтовете.
4. И з п ол з в а й те и н с т ру м е н т и , з а д а з ате г н ете
допълнителните винтове на монтажния ръб.
5. Регулирайте скобата до подходящ ъгъл на монтаж и
затегнете монтажните винтове отстрани на скобата.
6. Пробийте отвори за винтовете в тавана според
препоръчителните размери и след това вкарайте
дюбелите в отворите.
7. Подравнете дюбела с монтажния отвор на скобата, след
което го прекарайте през монтажния отвор на скобата.
8. Затегнете шайбата и гайката на дюбела.
9. Проводник 1 към захранващия кабел: Кафяв-L; Син-N;
Зелен-G; Окабеляване 2 за регулиране на силата на
светлинния поток: Лилав – Dim+, розово – Dim-
Височина на монтиране 2,5 m.

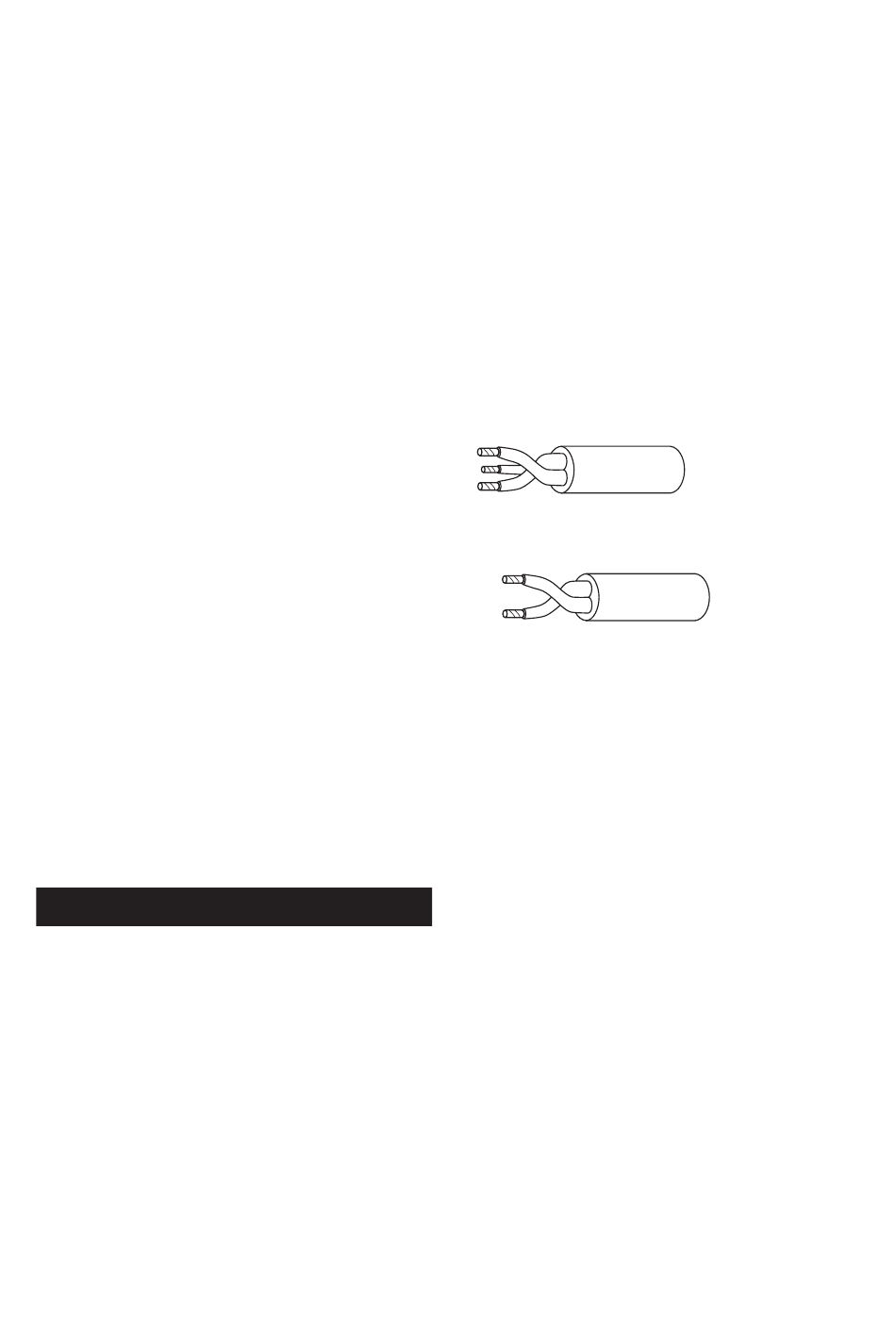

L
G
N
L – кафяв – Фазен проводник
G –кафяв – Фазен проводник
N – син – Нулев проводник
Dim +
Dim -
Dim+ – лилав – Увеличаване на силата на светлинния поток
Dim- – розово – Намаляване на силата на светлинния поток
Регулирането на силата на светлинния поток се
осъществява по два начина чрез преобразуватели ZU9001
и ZU9002: 0–10 V, DALI.
Монтиране на преобразувателите
ZU9001 е изолиран преобразувател на сигнал, който
позволява да се използва регулиране на силата на
светлинния поток в диапазона 0–10 V.
ZU9002 е изолиран преобразувател на сигнал,
преобразуващ сигнала DALI в изходно напрежение
0–10 V. Той е в съответствие с протокола DALI IEC62386-
101/101/207.
1. Завъртете капака наляво и го повдигнете, за да го
свалите.
2. Вкарайте конектора на контролера в интерфейса
и завъртете контролера по часовниковата стрелка.
Завъртете под какъвто и да е ъгъл, докато контролерът
падне вътре. След това продължете да въртите по
часовниковата стрелка, докато повече не може да
бъде завъртян.
ВНИМАНИЕ!!! Във никакъв случай не свързвайте към
напрежението на захранващата мрежа проводниците,
предназначени за управление на затъмняването. Има
опасност от разрушаване на осветителното тяло.
Инструкции за поддръжка:
Преди извършването на дейности по поддръжка на лам-
-пата я изключете и изчакайте да се охлади.
Почиствайте я с мека, влажна кърпа.
Никога не потапяйте лампата във вода или други течности.
По време на поддръжката спазвайте основните правила
за безопасност при работа и бъдете много внимателни.
16
