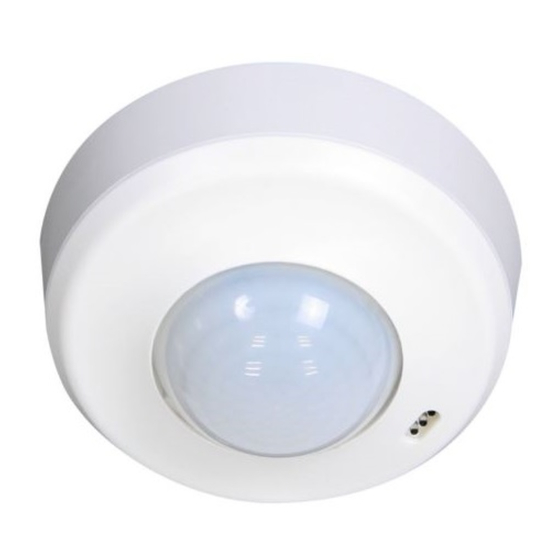

B.E.G. LUXOMAT PD2-M-24V Montage- Und Bedienungsanleitung

Werbung

LUXOMAT
Montage- und Bedienungsanleitung für
1. Montagevorbereitung
Arbeiten an elektrischen Anlagen
dürfen nur von Elektrofachkräften
oder von unterwiesenen Personen
unter Leitung und Aufsicht einer
Elektrofachkraft entsprechend den
elektrotechnischen Regeln vorge-
nommen werden.
Vor Montage Leitung spannungsfrei
schalten!
Im Master-/Slave-Betrieb muß das
Master-Gerät immer am Ort mit dem
geringsten Tageslichtanteil montiert
werden.
2c. Selbstprüfzyklus
2000
1200
600
200
40
Nach Stromanschluß durchläuft
der LUXOMAT
PD2-M-24V einen
®
Selbstprüfzyklus von 60 Sekunden
(LEDs blinken).
Option:
IR-PD
max
Wandhalter für Fernbedienung
ON
IR-PD
OFF
max
ON
OFF
IR-PD-Mini
®
B.E.G.
- Präsenzmelder PD2-M-24V-3A-AP/-DE und PD2-M-24V-RR-AP/-DE
2a. Montage LUXOMAT
®
PD2-M-24V-AP
Der Melder muß auf eine ebene, feste
Unterlage montiert werden. Es sind keine
Aufputzrahmen oder Unterputzdosen
erforderlich.
Vor der Montage muß der kreisförmige
Abdeckring entfernt werden. Dazu ist der
Ring im Gegenuhrzeigersinn um ca. 5°
zu drehen und abzuheben.
Nach dem vorschriftsgemäßen Anschluß
der Leitungen ist der Melder mit 2 Schrauben gemäß nebenstehen-
der Abbildung zu befestigen. Für die Montage im Freien muß der als
Zubehör erhältliche PD2-IP54 Sockel zwischen den Melder und die
Montagefläche montiert werden.
120 60 50
A
40
30
15
5
10
3. Inbetriebnahme / Einstellungen
120 60 50
A
40
Nachlaufzeit „Licht"
16 10
5
30
15
2
Die Nachlaufzeit kann von 15 Sek. bis 16 Min.
5
10
1
eingestellt werden.
TEST
30
15
Symbol
:
Impuls < 1Sek.
16 10
5
Symbol
TEST
: Testbetrieb
2000
2
Jede Bewegung schaltet das Licht unabhängig von der
1200
1
TEST
30
15
600
Helligkeit für 1Sek. EIN, danach für 2 Sek. AUS.
200
40
Helligkeit
2000
1200
Der Helligkeitssollwert kann zwischen ca. 10 und
600
2000 Lux vorgegeben werden. Mit dem Drehregler
200
40
können beliebig Helligkeitssollwerte eingestellt werden.
Symbol :
Nachtbetrieb
Symbol
:
Tag-/Nachtbetrieb
Nachlaufzeit für Gerätesteuerung
120 60 50
A
40
Die Zeit kann stufenlos zwischen 5 Min. und 120 Min.
30
eingestellt werden. Für Zeiten größer als 15 Min. erfolgt
15
5
10
eine Einschaltverzögerung von 5 bis 10 Min.
Symbol
:
Impuls = 2 Sek.
16 10
5
A
Symbol
:
Alarmimpuls = 1Sek.
2
1
TEST
30
15
2000
Gerät entsperren
1200
600
200
40
��
Helligkeitssollwert
���
����
���
Automatisches Einlesen des aktuellen Lichtwertes
als neuer Lichtsollwert
R1
individueller Lichtwert 2 - 2500 Lux
��
Nachlaufzeit (Relais und Kanal 1)
��� ��
���
15 Sek. bis 30 Min.
Impulsfunktion (Relais und Kanal 1)
1Sek. EIN, 9 Sek. AUS
Nachlaufzeit (Relais und Kanal 2)
��� ���
5 Min. bis 120 Min.
���
Impulsfunktion (Relais und Kanal 2)
R2
2 Sek. potentialfreier Kontakt geschlossen, 8 Sek. Totzeit
50
1500
zur Ansteuerung externer Alarmgeber
Lux
Lux
A
Alarm-Impuls-Programm zur Gerätesteuerung
3
Das Relais schließt erst, wenn während 10 Sek. min. drei
Bewegungen registriert wurden (Impuls = 1Sek).
Preset / User Modus
Vollautomatik/ Halbautomatik => (siehe Seite 2, Punkt 5)
Halbautomatik: rote LED (blinkend),
Vollautomatik: rote LED an für ca. 3 Sek.
50
1500
Lux
Lux
Reset im geöffneten Zustand
Alle Werte, die mit der Fernbedienung IR-PD programmiert
wurden, werden gelöscht. Nun sind die am PD2-M-24V
mittels Drehregler aktivierten Werte aktiv.
Gerät sperren
PD2-M-24V
2b. Montage LUXOMAT
4. Einstellungen mit Fernbedienung (optional)
Fernbedienung LUXOMAT
max
ON
OFF
®
PD2-M-24V-DE
Der Melder wurde speziell für
den Einbau in abgehängte
Decken entwickelt.
In der Decke muß zuerst eine
runde Öffnung mit 68 - 70 mm
Durchmesser erstellt werden.
Nach dem vorschriftsgemäßen
Anschluß der Kabel wird der
Melder gemäß nebenstehen-
der Skizze in die vorhandene
Öffnung eingeführt und durch
die Federklemmen fixiert.
IR-PD
®
120 60 50
A
40
30
15
5
10
1. Batterie überprüfen:
Batteriefach öffnen durch Zusammendrücken der
120 60 50
A
16 10
Plastikfeder und Herausziehen des Batteriehalters.
5
40
2
30
1
15
5
10
TEST
30
15
2. WICHTIG
1
2
Achten Sie darauf, daß das Potentiometer 1 auf
16 10
2000
5
1200
2
„TEST" und das Potentiometer 2 nicht auf „SONNE"
600
1
TEST
200
eingestellt ist. In der Position „SONNE/ TEST"
30
15
40
120 60 50
werden bei einer Netzunterbrechung sämtliche
A
40
mit der Fernbedienung programmierten Werte
30
2000
15
5
10
1200
gelöscht, d.h. vor Programmierung mit der Fernbe-
600
1
2
dienung unbedingt Potentiometer 2 auf „MOND"
200
40
2000
16 10
oder anderen beliebigen Wert umstellen.
5
1200
2
600
1
200
TEST
30
15
40
Achtung:
2000
1200
Alle am Master mit den Drehreglern eingestellten
600
Werte werden mit der Fernbedienung überschrie-
200
40
ben.
Gerät sperren
Testbetrieb
Reset zum deaktivieren
Reset im geschlossenen Zustand
Das Beleuchtungsrelais wird abgeschaltet, d.h. geöffnet und
die Nachlaufzeiten zurückgesetzt.
Permanenter Sabotageschutz
Mit dieser Funktion wird der LUXOMAT
nent gesperrt (grüne LED leuchtet). Dieser Modus kann nur
während 5 Sek. (LED blinkt) nach Schließen des Melders
aktiviert werden. In diesem Zustand kann nur noch die
Funktion „Licht ein/ Licht aus" betätigt werden.
Um diesen Modus wieder zu verlassen ist folgendermaßen
vorzugehen:
1. Strom unterbrechen
2. Für 31 – 59 Sek. Strom anlegen
50
1500
3. Strom erneut unterbrechen
Lux
Lux
4. Strom anlegen
5. Melder öffnen
Licht an/ aus
Das Licht bleibt solange ein-/ausgeschaltet, wie Bewegun-
gen im Erfassungsbereich erkannt werden. Nach der letzten
erkannten Bewegung bleibt das Licht für die Dauer der
eingestellten Nachlaufzeit aus.
Das Gerät kehrt anschließend selbständig in den gewählten
Betriebsmodus zurück (Voll- bzw. Halbautomatik).
D
PD2-M-24V perma-
®
