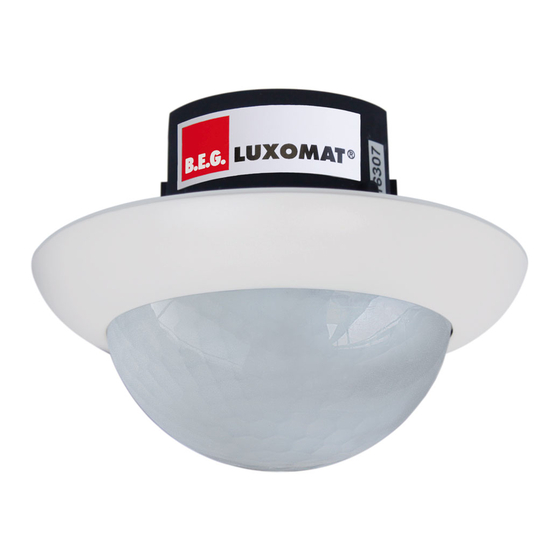

B.E.G. LUXOMAT PD2 MAX AP BMS Montageanleitung

LUXOMAT
Montage-Anleitung
DE
Vorbereitung
Arbeiten an elektrischen Anlagen dürfen nur
!
von Elektrofachkräften oder von unterwiese-
nen Personen unter Leitung und Aufsicht
einer Elektrofachkraft entsprechend den
elektrotechnischen Regeln vorge nommen
werden.
!
Vor Montage Leitung spannungsfrei schalten!
! Dieses Gerät ist nicht zum Freischalten
geeignet.
DALI ist nicht SELV – Es gelten die Installations-
!
vorschriften für Niederspannung.
Die DALI-Schraubklemmen dür-
!
fen nicht an 230 VAC angeschlossen
werden!
Funktionsweise
Adressierbarer DALI-Multisensor zur Aufputzmon-
tage.
Stromversorgung über DALI-Bus. Addressier- und
nutzbar gemäß IEC 62386 Teil 103 (Steuergerät).
Instanz 0 stellt Informationen bezüglich Raumbe-
legung und Bewegungserkennung gemäß IEC
62386 Teil 303 am DALI-Bus bereit. Instanz 1
stellt LUX Werte gemäß IEC 62386 Teil 304 am
DALI-Bus bereit. Parametrierung ist über einen
erforderlichen Multimaster-Applikations-Controller
eines beliebigen Herstellers möglich. Dieser Con-
troller muss IEC 62386 Teil 101/103/303/304
unterstützen.
Montage
Selbstprüfzyklus
In den ersten 20s nach Zuführung der DA-
LI-Bus-Spannung durchläuft der Melder einen
Selbstprüfzyklus. In dieser Zeit reagiert das Gerät
nicht auf Bewegung.
Inbetriebnahme
Allgemein: Das Gerät kann nach der Montage
direkt und gemäß der Anleitung der zur Verfügung
gestellten Software des jeweiligen Controller-Her-
stellers in Betrieb genommen werden.
PD2 MAX AP BMS
®
Montage - Instructions
FR
Preparation du montage
Travailler sur le réseau électrique ne s'impro-
!
vise pas, seul un electricien qualifié et
habilité doit effectuer ce raccordement.
Avant de commencer l'installation, assurez-
!
vous que l'alimentation est coupée.
Cet appareil ne doit pas être utilisé pour isoler
!
d'autres appareils de l'alimentation secteur.
DALI est différent de SELV – Les prescriptions
!
d'installation pour basse tension doivent être
respectées.
Les bornes DALI ne doivent pas être
!
raccordées à 230 VCA!
Fonctionnement
Multicapteur DALI adressable pour montage
apparent.
Alimentation par bus DALI. Adressable et utilisable
selon IEC 62386 Partie 103 (unité de commande).
La section 0 fournit des informations sur la
détection de mouvements sur le bus DALI selon IEC
62386 partie 303. La section 1 fournit les valeurs
LUX sur le bus DALI selon IEC 62386 partie 304.
Le paramétrage est possible par l´intermédiaire
d´un contrôleur d´application multi-maîtres prove-
nant de n'importe quel fabricant. Ce contrôleur
doit être compatible avec la norme IEC 62386
partie 103/303/304.

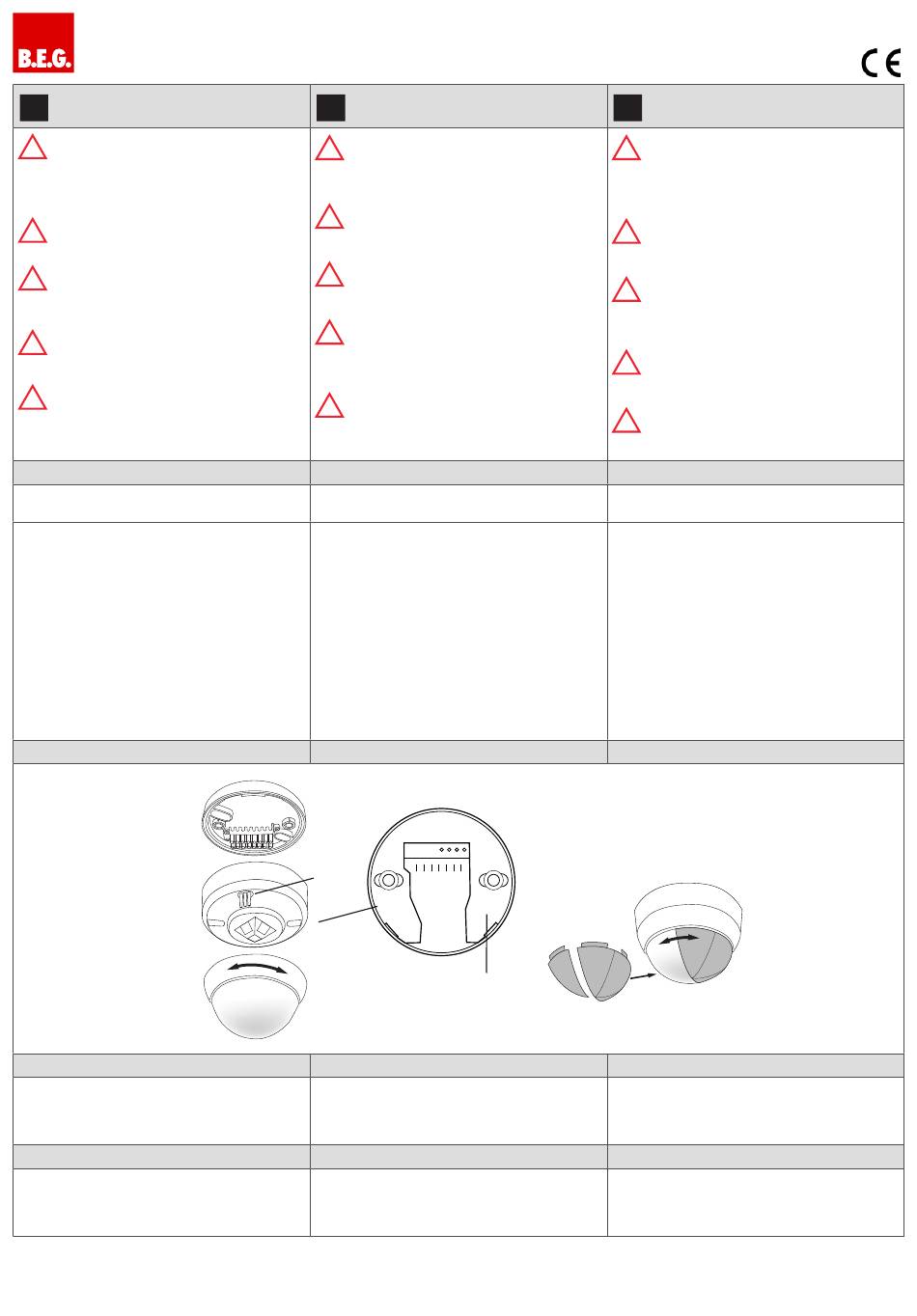

Montage
Status-
LEDs
close
open
Cycle d'autocontrôle
Au cours des premières 20 s après la connexion
au bus DALI, le détecteur procède à un cycle
d'autocontrôle. Durant cette période, l'appareil ne
réagit pas aux mouvements.
Opération initiale
Général : L'appareil peut être mis en service
directement après le montage et conformément
à la notice du logiciel du fabricant de contrôleur
mise à disposition.
N1234
1234
Product code
535 935 305
Istruzioni di montaggio
IT
Preparazione
I lavori sugli impianti elettrici possono essere
!
eseguiti solo da elettrotecnici o da persone
qualificate sotto la loro guida e sorveglianza,
conformemente alle norme vigenti in materia.
Togliere la tensione prima di iniziare il
!
montaggio!
Questo apparecchio non può essere
!
utilizzato per isolare altri apparecchi
dall'alimentazione elettrica.
DALI è diverso da SELV – Si applicano le
!
norme di installazione per la bassa tensione.
I morsetti a vite DALI non possono essere
!
collegati a 230 VAC!
Funzionamento
Multisensore indirizzabile DALI per il montaggio
sopra intonaco.
Alimentazione elettrica mediante bus DALI. Indi-
rizzabile e utilizzabile in conformità allo standard
IEC-62386-103 (centralina di comando). L'istanza
0 fornisce informazioni riguardanti il rilevamento
di presenza e movimento per il bus DALI in
conformità allo standard IEC-62386-303. L'istanza
1 fornisce i valori LUX per il bus DALI in conformità
allo standard IEC-62386-304.
La parametrizzazione può essere eseguita medi-
ante un controller multi-master per applicazioni
fornito da un qualsiasi produttore. Il controller
deve essere conforme allo standard IEC-62386
parte 101/103/303/304.
Montaggio
Ciclo di autotest
Nei primi 20 secondi dopo aver collegato l›appa-
recchio all›alimentazione del bus DALI, il rilevatore
esegue un ciclo di autotest. In questo arco di
tempo, l›apparecchio non reagisce al movimento.
Messa in servizio
Aspetti generali: dopo aver eseguito il montaggio,
l'apparecchio può essere messo direttamente in
servizio secondo le istruzioni del software messo a
disposizione dal produttore del controller.
