Wenn ThinkTop V70 mithilfe des automatischen Setup und ohne den oberen Sitzhubsensor eingerichtet wurde, nutzt diese
Funktion die gespeicherte Setup-Hubzeit für „Lower seat push" (Sitzdruck unten) mit 1 Sekunde zusätzlicher Zeit, falls das
Magnetventil deaktiviert sein sollte.
Angaben zur Steuerung der Bürstenreinigungsfunktion entnehmen Sie bitte den Angaben zur Einrichtung und dem
Funktionsschaltbild. Die Dauer der SPS-Eingabe muss mit mindestens 500 ms (b) festgelegt werden.
Bit-Zuordnung
Modus
aktiviert/deaktiviert
Sitzhub oben
Sitzdruck unten
Magnetventilzustand
Sitzhub-/Druckventilstellung
Bit-Zuordnung
Sitzhub oben
Sitzdruck unten
2066-0155
a: Taste oder elektrisches Signal von SPS
b: Elektrisches Signal von SPS
c: Elektrische Aktivierung im ThinkTop
d: Physische Ventilbewegung
e: Optische LED und elektrisches Signal an SPS
r: Ventilposition erreicht
s: Signal hoch während BurstSeat-Reinigung
t: Min. 2 Sek.
Bei Erreichen der Ventilposition wird die Burst SeatClean-Funktion freigegeben und das Ventil kehrt in die Ausgangsstellung
zurück. Dann kann nach 2 Sekunden eine weitere Bürstenreinigung durchgeführt werden. Ein elektrisches Signal von
mindestens zwei Sekunden (t) und ein visuelle Rückmeldung (e) dienen als Handshake für die erfolgreiche Ausführung des
BurstSeat-Impulses.
Ausgang-Tabelle
s
AS-I IO-Link
O0 O3
O2 O5
O3 O6
Eingang-Tabelle
AS-I IO-Link
I2 I2
I3 I3

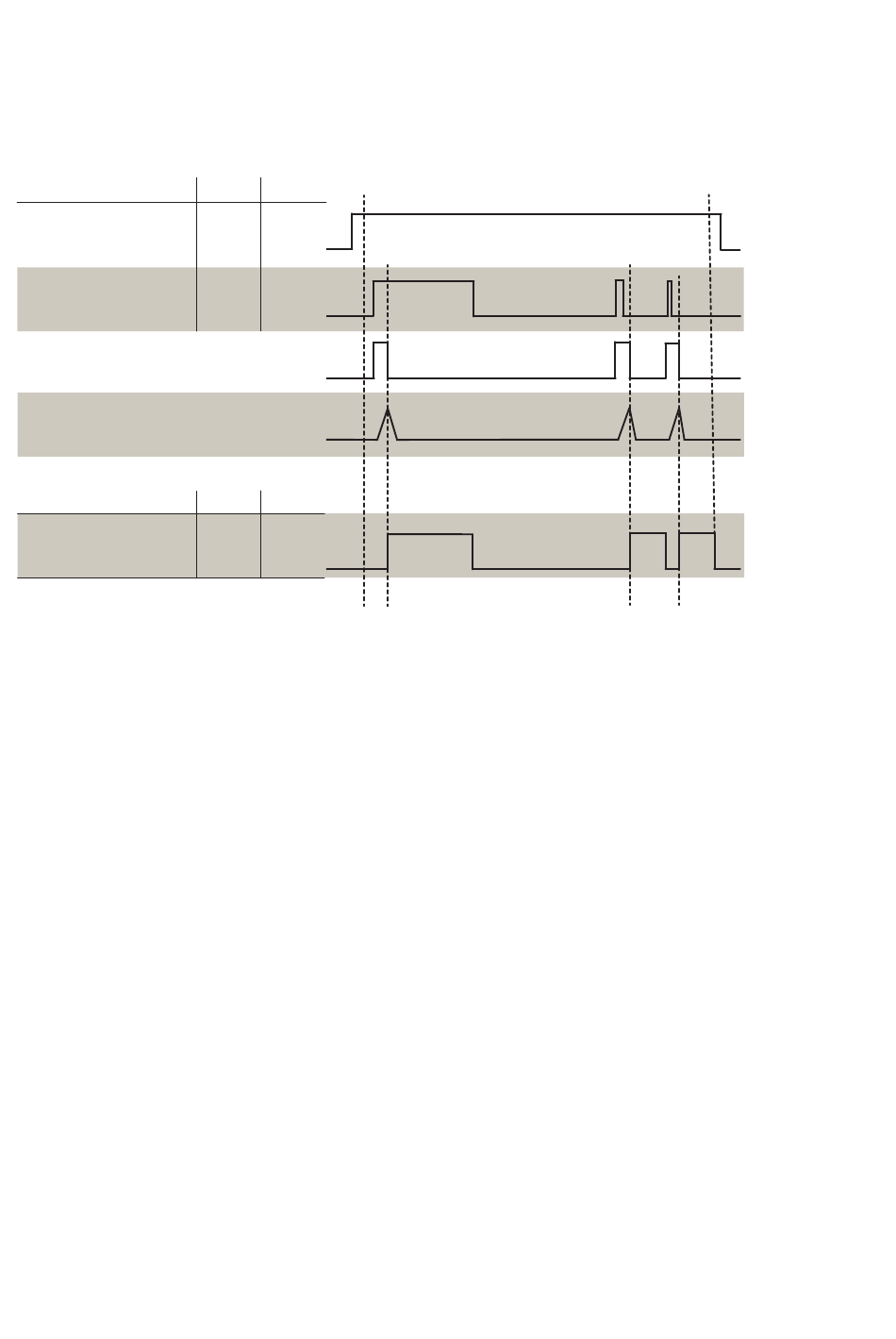

Burst SeatClean
t
r
s
a
b
c
d
e
t t
r r
