Alfa Laval ThinkTop V50 Bedienungsanleitung
Stellungsrückmelder und stellungsregelung
Inhaltsverzeichnis

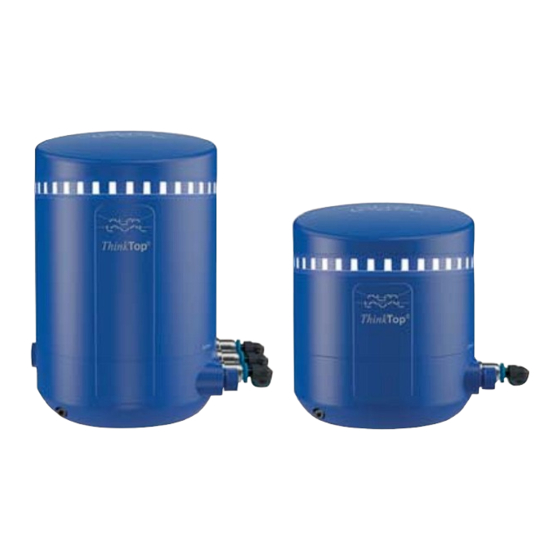

Alfa Laval ThinkTop V50 und V70
Stellungsrückmelder und Stellungsregelung
Einführung
ThinkTop V50 und V70 setzen neue Maßstäbe für die
Ventilsteuerung und diese neuen Funktionen sind für alle
Membran-, Klappen-, Einsitz- und Mixproof-Ventile von Alfa
Laval verfügbar. Sie tragen zu mehr Produktionsleistung und
sicherer Nachverfolgbarkeit bei, wobei ThinkTop V50 und V70
zudem rund um die Uhr Echtzeitinformationen zum
Betriebsstatus des Ventils liefern.
Beide, ThinkTop V50 und V70, sind gegenseitig mit älteren
ThinkTop-Versionen austauschbar, und die entsprechende
Variante wird basierend auf der Anzahl an Magnetventilen
ausgewählt. Mit lediglich einem Sensorziel und dem
eingeschlossenen Adapter lassen sich ThinkTop V50 und V70
einfach für vorhandene Alfa Laval-Ventile umrüsten.
ThinkTop V50 und V70 sind bereits mit vielen Funktionen
ausgestattet, beispielsweise Auto-Setup, Live-Setup und Flex-
Setup, was zu dem einfachen und schnellen Setup-Prozess
beiträgt. Auto-Setup und Live-Setup erkennen das Ventil
basierend auf dessen DNA-Profil und somit kann die
Einrichtung ohne jeglichen manuellen Eingriff abgeschlossen
werden.
Die Funktion Burst SeatClean (Sitzreinigungsfunktion) ist für
ThinkTop V70 verfügbar. Sie Impuls-Sitzreinigungsfunktion ist
für ThinkTop V50 und V70 verfügbar. Diese auf der
Ventilstellung basierenden Funktionen steuern die optimale
Sitzimpulssequenz des Ventils, so dass bei jedem Sitzhub bis
zu 95% CIP-Flüssigkeit eingespart werden kann.
Einsatzbereich
ThinkTop V50 und V70 sind für den Einsatz in den Industrien
Molkerei, Lebensmittel, Getränke und Biopharma entwickelt.
Vorteile
• Auto-Setup
• Automatische Ventilerkennung
• Automatische Toleranzbandauswahl
• Fast-, Live- und Flex-Setup
• 360-Grad-LED-Anzeige
• Burst SeatClean
• Pulse SeatClean
• Austauschbare (Gewinde) Luftanschlüsse
• Austauschbar mit ThinkTop Classics
Zertifikate
Eine Auswahl unverzichtbarer Zertifikate ist verfügbar für
ThinkTop
Funktionsprinzip
Die Steuereinheit bietet eine Einzelsensorlösung für
Membran-, Klappen-, Einsitz- und vermischungssichere
Ventile die mit bis zu drei Magnetventilen ausgestattet werden
kann. ThinkTop wandelt die elektrischen SPS-
Ausgangssignale für die Erregung oder Entregung des
luftbetriebenen Ventils mithilfe des physischen Sensorziels im
Ventilschaft in mechanische Energie um.
Die Installation gestaltet sich mit Auto-Setup oder Live-Setup
intuitiv und schnell. Für die Aktivierung von Auto-Setup
drücken Sie einfach die Schaltfläche „SELECT" und dann die
„ENTER", um die Einrichtsequenz zu starten. ThinkTop
erkennt den Ventiltyp automatisch und beendet die
Programmierfolge schnell und effizient. ThinkTop kann jedoch
auch ohne Demontage des Steuerkopfs mithilfe der
R
Inhaltsverzeichnis
Verwandte Anleitungen für Alfa Laval ThinkTop V50
Inhaltszusammenfassung für Alfa Laval ThinkTop V50
- Seite 1 Sitzimpulssequenz des Ventils, so dass bei jedem Sitzhub bis zu 95% CIP-Flüssigkeit eingespart werden kann. Einsatzbereich Funktionsprinzip ThinkTop V50 und V70 sind für den Einsatz in den Industrien Die Steuereinheit bietet eine Einzelsensorlösung für Molkerei, Lebensmittel, Getränke und Biopharma entwickelt. Membran-, Klappen-, Einsitz- und vermischungssichere...
-
Seite 2: Abmessungen
Live-Setup-Funktion für die entfernte Konfiguration eingerichtet werden. Abmessungen Manufacturer: Alfa Laval Kolding A/S Albuen 31, 6000 Kolding, Denmark Type: ThinkTop • V50 Series Year-month: 2018-05 Registered design Service enquiries: www.alfalaval.com Air in Manufacturer: Alfa Laval Kolding A/S Albuen 31, 6000 Kolding, Denmark 9615XXXXXX Type: ThinkTop •... -
Seite 3: Auto- Und Live-Setup
Magnetventil Handbetätigung der Magnetventile Luftqualität Klasse 3.3.3 gemäß DIN ISO 8573-1 Luftdruck 6-8 bar B10-Daten 5 Million Zyklen Empfehlung Um Austrocknen zu vermeiden einmal monatlich betätigen Hinweis! In diesem Dokument wird SV als Abkürzung für Magnetventil verwendet Luftarmatur Gewinde-Luftanschluss G1/8 ø6 mm (blauer Rand) oder 1/4“... -
Seite 4: Ventilkompatibilitätsübersicht
Deaktiviert Hinweis! Das „Fail safe-Signal“ ist für den Leerlaufbetrieb von ThinkTop und Ventil immer „hoch“ gesetzt. VentilKompatibilitätsübersicht Nutzen Sie den Anytime-Konfigurator für die richtige Auswahl von ThinkTop V50 und V70 an verschiedenen Ventilgrößen und - typen Allgemeine Anwendungen Spezialeinsatzbereiche Inkompatibel... -
Seite 5: Übersicht Über Die Steuerplatine V50 Und V70
GND in: Signal 2066-0159 A: LED-Meldeleuchte B: Federbelastete Klemmen C: Magnetventilsteckverbinder D: Diagnoseport (Alfa Laval) E: Obere Sitzhubsensorklemme F: Steuerplatine - Firmware-Version G: Tasten „Select“ (Wählen) und „Enter“ H: Symbol für elektrische Schnittstelle I: LEDs für Einheit-Statusanzeige J: Nicht öffentlicher QR-Code... -
Seite 6: Thinktop Und Automatisierte Ventilsitzreinigung
ThinkTop Pulse SeatClean Für CIP-Hochdruckdurchfluss und für Einzelsitz- oder Klappenventile, die als Ablassventile verwendet werden. Keine Einrichtung erforderliche. Pulse SeatClean ist standardmäßig einsatzbereit für die Ausführung der Funktion in ThinkTop V50 und V70 mit einem Magnetventil ausgelegt. Angaben zur SPS-Steuerung der Impulsreinigungsfunktion entnehmen Sie bitte den Angaben zur Einrichtung und dem Funktionsschaltbild. - Seite 7 Pulse/Impuls Wasserverbrauchskennlinie ThinkTop V50- und V70-CIP-Wasserverbrauch während der Impulssitzreinigung an den verschiedenen Mixproof Ventilen wird mit einem Luftdruck von 6 bar am Antrieb bereitgestellt: Nennliter/Impulsreinigung (I) CIP-Flüssigkeitsdruck (Bar) A = 1” - DN25 D = 2.5” - DN65 B = 1.5” - DN40 E = 3”...
- Seite 8 Wenn ThinkTop V70 mithilfe des automatischen Setup und ohne den oberen Sitzhubsensor eingerichtet wurde, nutzt diese Funktion die gespeicherte Setup-Hubzeit für „Lower seat push“ (Sitzdruck unten) mit 1 Sekunde zusätzlicher Zeit, falls das Magnetventil deaktiviert sein sollte. Angaben zur Steuerung der Bürstenreinigungsfunktion entnehmen Sie bitte den Angaben zur Einrichtung und dem Funktionsschaltbild.
- Seite 9 Burst/Bürste Wasserverbrauchskennlinie ThinkTop V70 CIP-Wasserverbrauch während der Bürstenreinigung an den verschiedenen Mixproof Ventilen wird mit einem Luftdruck von 6 bar airbereitgestellt: Rohrströmungsgeschwindigkeit über Ventile >1,5 m/s Nominal liter/Burst Clean (I) Nominal liter/Burst Clean (I) CIP liquid pressure (Bar) CIP liquid pressure (Bar) A = Upper with sensor A = Upper with sensor B = Lower seat push...
- Seite 10 C = Oben ohne Sensor Abbildung 9. Unique Mixproof-Ventil / Unique Mixproof CP-3-Ventil 5″ DN125 und 6″ DN150 Kompatible Stellantriebe Übersicht über anwendbare kompatible Ventilantriebe für Pulse SeatClean und Brust SeatClean: ThinkTop V50 und V70 Ventilantriebe Einsatzbereich i-Series Einsitzventile Klappenventile - LKLA-T ø85 Klappenventile - LKLA-T ø133...
- Seite 11 Druckstoßereignis Nicht angeschlossen Nicht angeschlossen Nicht angeschlossen 1 Dieses Ereignis wird nicht als Fehler behandelt Standard-Bitmapping Die Standardeinstellungen gelten sowohl für Digital, AS-Interface und IO-Link. ThinkTop V50 Truth-Signaltabelle: Standardmäßige Fabrikeinstellung DE-EN (I0) MAIN (I1) Ventilzustand schließen öffnen (Fail-Safe-Signal) DE-EN (SV nicht aktiv) MAIN SV1 aktiv (O1) ThinkTop V70 Truth-Signaltabelle: Standardmäßige Fabrikeinstellung...
- Seite 12 USA Compliance-Option Verfügbar für alle ThinkTop V70-Varianten. Die USA Compliance-Option bezieht sich auf die in den USA verwendeten Mixproof- Ventile mit 3 Magnetventilen und die entsprechende Bitmapping-Schnittstelle. Dieses USA-Bitmapping kann vor oder nach der Einrichtung aktiviert werden. Die US-Vorschriften verlangen unabhängig geschlossene Positionsrückmeldesignale für oberen Sitzhub und unteren Sitzdruck in einer Anwendung mit Mixproof-Ventil.
-
Seite 13: Digitale Schnittstelle
Digitale Schnittstelle ThinkTop Digital 24VDC ThinkTop V50 24V Digital - PNP Gerätebezeichnung ThinkTop V70 24V Digital - PNP • 24 VDC ± 10%; gemäß EN 61131-2 Versorgungsspannung • Verpolung (24 VDC ± 10%); EN 61131-2 • Spannungsunterbrechung und -ausfall; EN 61131 Schutz •... -
Seite 14: Elektrische Anschlüsse
Elektrische Anschlüsse ThinkTop V50 Anschlussklemmen Steuerplatine Farbig codierte Drähte 24 V. BN (braun) BU (blau) Aus: Status WH (weiß) Aus: DE-EN BK (schwarz) Aus: EN. Hauptventil GY (grau) in: SV1. Hauptventil PK (pink) ThinkTop V70 Anschlussklemmen Steuerplatine Farbig codierte Drähte 24 V. - Seite 15 ThinkTop V50 M12-Option (8-poliger A-codierter Stecker) PIN-Nummern und Anschlussnummern stimmen überein M12-Chassis Steuerplatine M12-Stiftnummern Blindanschluss Klemmennummern Drahtfarben Magnetventil 0 oder 1x3/2-Wege 1: 24 V Pin 1: BN (braun) Pin 3: BU (blau) 2: GND Pin 2: WH (weiß) 3: Aus: Ventilzustand (Ventilzustand)
- Seite 16 ThinkTop AS-Interface ThinkTop V50 ASI2 und ThinkTop V50 ASI3 Gerätebezeichnung ThinkTop V70 ASI2 und ThinkTop V70 ASI3 • AS-Interface 29,5 - 31,6 VDC Betriebsspannung • Verpolung (24 VDC ± 10%); EN 61131-2 • Spannungsunterbrechung und -ausfall; EN 61131 Schutz •...
-
Seite 17: Io-Link-Interface
AS-i + BN (braun) AS-i - BU (blau) Sitzhubsensor BN (braun) BU (blau) Signal BK (schwarz) ThinkTop V50 und ThinkTop V70 M12-Option (4-poliger A-codierter Stecker) PIN-Nummern und Anschlussnummern stimmen überein M12-Chassis Steuerplatine M12-Stiftzuweisungen Blindanschluss Funktionen Klemmennummern Drahtfarben 1: AS-i +... - Seite 18 ThinkTop und Dokumentation Für die Steuerplatinen von ThinkTop V50 und ThinkTop V70 greifen Sie mit dem IO-Link Interface-Tool von IFM auf alle Parametereinstellungen und die Visualisierungsdaten über den Diagnoseanschluss-Port zu. Die nachstehende Tabelle „Beschreibung von IO-Link-Schnittstellenbeschreibung“ enthält eine Übersicht über die Datenspeicherungsparameter.
- Seite 19 BN (braun) L- ERDE BU (blau) IO-Link-Signal BK (schwarz) Sitzhubsensor BN (braun) BU (blau) Signal BK (schwarz) ThinkTop V50 und V70 M12-Option (4-poliger A-codierter Stecker) PIN-Nummern und Anschlussnummern stimmen überein M12-Chassis Steuerplatine M12-Stiftzuweisungen Blindanschluss Klemmennummern Drahtfarben 1: L + Pin 1: BN (braun)
- Seite 20 Dieses Dokument und sein Inhalt unterliegen dem Urheberrecht und anderen geistigen Eigentumsrechten, die im Besitz von Alfa Laval Corporate AB sind. Dieses Dokument darf weder als ganzes noch in Teilen ohne vorherige ausdrückliche schriftliche Genehmigung von Alfa Laval Corporate AB auf irgendeine Weise noch mit irgendwelchen Mitteln oder zu irgendeinem Zweck kopiert, reproduziert oder übertragen werden.
