Alfa Laval CM Connect Bedienungsanleitung
Verwandte Anleitungen für Alfa Laval CM Connect
Inhaltszusammenfassung für Alfa Laval CM Connect

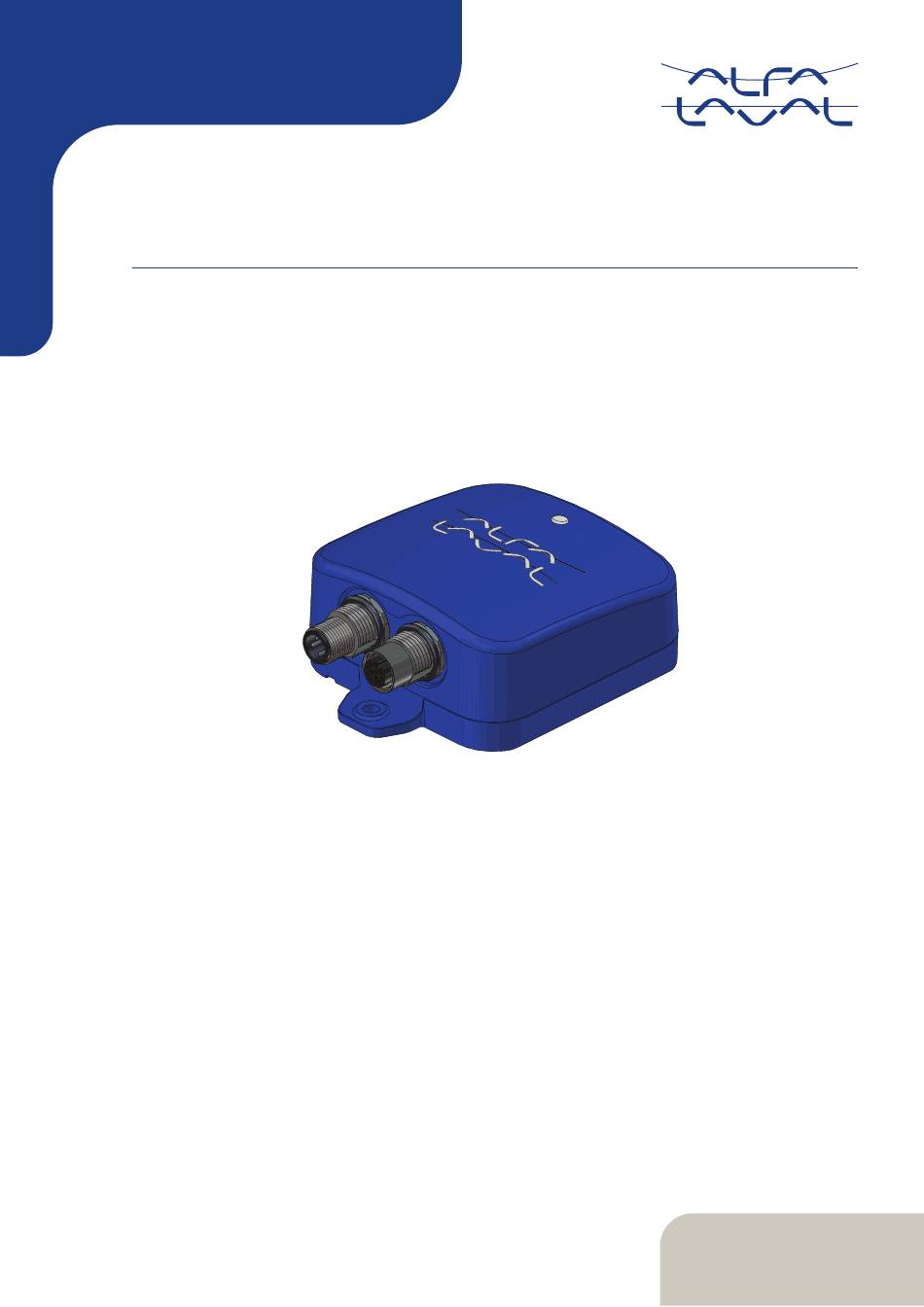

- Seite 1 Alfa Laval CM Connect Condition Monitor 2067-0021 Bedienungsanleitung Lit. Code 200005871-1-DE Handbuchnr. 100004444 DEUTSCH...
- Seite 2 © Alfa Laval Corporate AB 2022-01 Dieses Dokument und sein Inhalt unterliegen dem Urheberrecht und anderen geistigen Eigentumsrechten, die im Besitz von Alfa Laval Corporate AB sind. Dieses Dokument darf weder als ganzes noch in Teilen ohne vorherige ausdrückliche schriftliche Genehmigung von Alfa Laval Corporate AB auf irgendeine Weise noch mit irgendwelchen Mitteln oder zu irgendeinem Zweck kopiert, reproduziert oder übertragen werden.
-
Seite 3: Inhaltsverzeichnis
2 Über CM – Connect ....................7 Zweck dieses Handbuches..................9 Verwendung von Symbolen..................9 3 Montage ........................11 Einrichtung von CM Connect...................13 CM-Link zu CM Connect (Gateway)................15 4 Sicherheit ........................17 Sicherheit – Installation................... 17 Produkt........................17 Recyclinginformationen................... 17 5 Zusatz ..........................19... -
Seite 5: Eu-Konformitätserklärung
Albuen 31, 6000 Kolding, Dänemark Adresse +45 79 32 22 00 Telefon erklärt hiermit, dass das Produkt Alfa Laval CM Connect Condition Monitor Bezeichnung EU Konformitätsbescheinigungen EN 301 489-52: V1.1.2: 2020, Class A EN 301 489-1 V2.2.3: 2019, Class A... - Seite 6 1 EU-Konformitätserklärung 200005871-1-DE...
-
Seite 7: Über Cm - Connect
Zugriff auf die internen Sensoren und externen Verbindung von wichtigen Geräte- und Anwendungsinformationen ermöglicht. CM Connect kann über Bluetooth mit bis zu 10 Alfa Laval Condition Monitors (CM) verbunden werden, die Schwingungen und Temperatur der Ausrüstung messen. Die Messwerte werden mit Ausgangswerten verglichen, die bei einer anfänglichen „Teach“-Kalibrierung eingestellt werden und... - Seite 8 2 Über CM – Connect Geräts in einem Wohngebiet kann schädliche Interferenzen verursachen, die der Nutzer selbst beseitigen muss 200005871-1-DE...
-
Seite 9: Zweck Dieses Handbuches
Bewahren Sie dieses Handbuch für eine zukünftige Einsichtnahme an einem leicht zugänglichen Ort auf. Bei weiteren Fragen zur Nutzung des Produkts ziehen Sie bitte die Alfa Laval CM Connect App hinzu. Wenn sie andere Angaben zu Anleitungen, Situationen oder Vorfällen suchen, die in diesem Handbuch oder in den Verkaufsunterlagen nicht aufgeführt sind, dann wenden Sie sich bitte an Ihren Alfa Laval... - Seite 10 2 Über CM – Connect 200005871-1-DE...
-
Seite 11: Montage
Es gibt zwei Montagemöglichkeiten für den CM Connect: 1. Wandmontage, d.h. reine Gateway-Funktion. 2. Gerätemontage, d.h. Gateway und Sensor (Angaben Alfa Laval-Gerätemontage, siehe die separaten Anhänge). Der CM Connect muss mit zwei Flach- oder Kreuzschlitzschrauben (nicht beiliegend) an der Wand befestigt werden. 86 mm / 3.38” 2067-0022 40 mm / 1.57”... - Seite 12 24VDC (braun) PIN2 Künftige Option PIN3 Netzteil GND (blau) PIN4 Künftige Option Netzanschlusskabel können mit den folgenden Artikelnummern bei Alfa Laval bestellt werden: 4-adrige gerade An- Kabel M12 5m [15Ft] Länge Für Wandmontage 8010000288 schlussbuchse 4-adrige gerade An- Kabel M12 10m [30Ft] Länge...
-
Seite 13: Einrichtung Von Cm Connect
2. Für den Download der App scannen Sie For PC: den QR-Code auf der CM Connect- Verpackung * Android-Benutzer in China: For mobile device: Laden Sie die App von der CM Connect- and open the Produktseite auf alfalaval.cn herunter CM Connect product page on 2067-0024 1. - Seite 14 Mobilnetz-Suche (LED blinkt einmal) b) Verbindung mit dem Mobilnetz (LED blinkt zweimal) b) Verbunden mit dem CM Connect- Server (Heartbeat-LED pulsiert) 2067-0027 Sollten während des Registrierungsprozesses Probleme auftreten, wenden Sie sich bitte an den Alfa Laval Kundendienst connectsupport@alfalaval.com 200005871-1-DE...
-
Seite 15: Cm-Link Zu Cm Connect (Gateway)
Montage 3 3.2 CM-Link zu CM Connect (Gateway) Installieren und nehmen Sie den CM gemäß dem CM-Handbuch in Betrieb. Öffnen Sie nun den Setup-Bildschirm und suchen Sie nach dem CM (CM muss innerhalb des Bluetooth-Bereichs von CM Connect sein). 2067-0028 In der Liste mit den verfügbaren CM im... - Seite 16 3 Montage 200005871-1-DE...
-
Seite 17: Sicherheit
Bei der Montage von CM Connect an externen Geräten, wie Pumpengetrieben müssen Sie auf möglicherweise heiße Oberflächen achten und immer angemessene Schutzkleidung tragen. Der CM Connect kann auf Flächen mit einer Temperatur von bis zu 80°C (176°F) montiert werden. 4.2 Produkt Achtung Den CM Connect nur bei Umgebungstemperaturen von −30℃... - Seite 18 4 Sicherheit 200005871-1-DE...
-
Seite 19: Zusatz
5 Zusatz Spezifische Richtlinien von Alfa Laval für die Anlageninstallation 200005871-1-DE...
