Stellungsrückmelder und stellungsregelung
Inhaltsverzeichnis

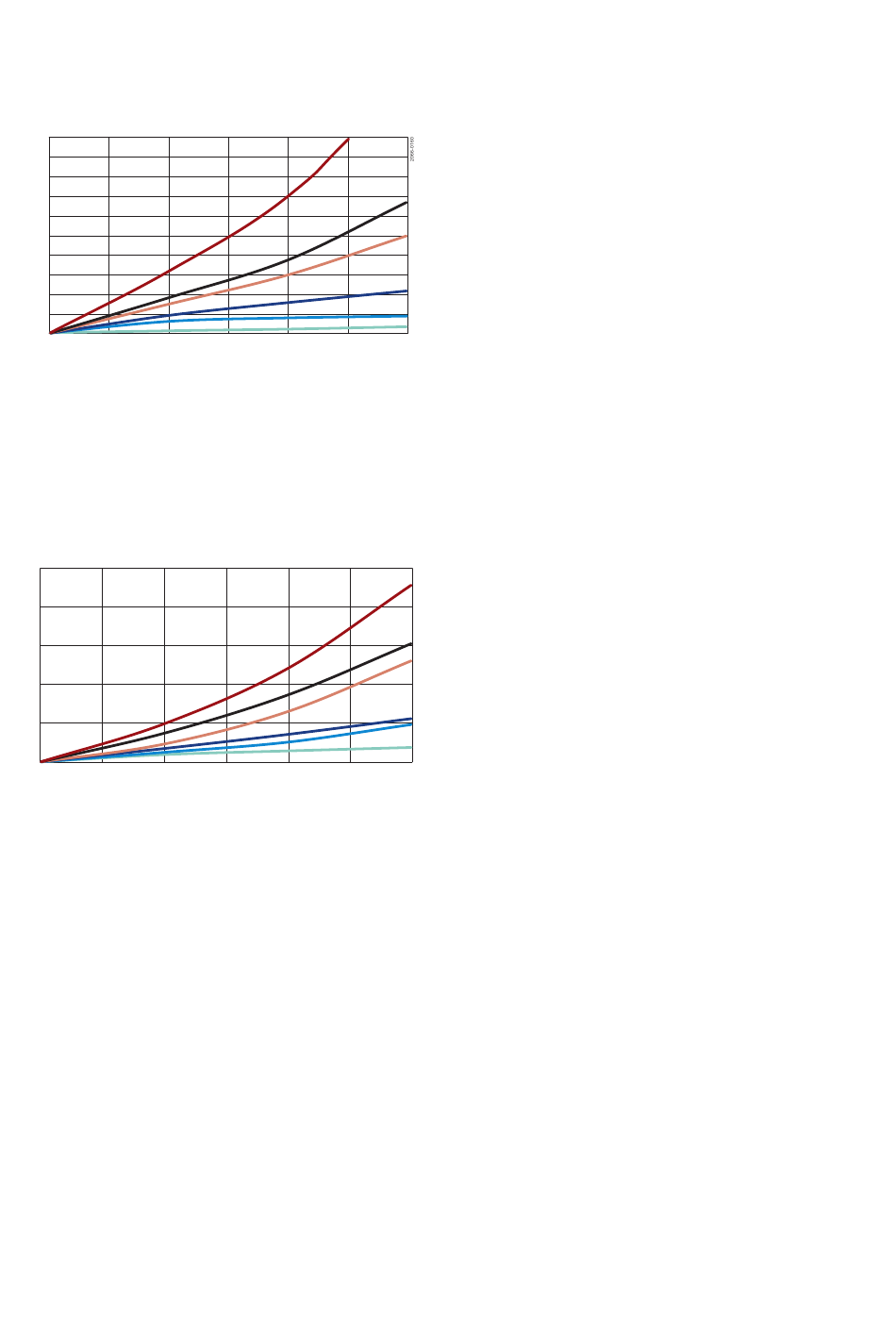

Pulse/Impuls Wasserverbrauchskennlinie
ThinkTop V50- und V70-CIP-Wasserverbrauch während der Impulssitzreinigung an den verschiedenen Mixproof Ventilen wird mit
einem Luftdruck von 6 bar am Antrieb bereitgestellt:
Nennliter/Impulsreinigung (I)
10
9
8
7
6
5
4
3
2
1
0
0
0,5
1
A = 1" - DN25
D = 2.5" - DN65
B = 1.5" - DN40
E = 3" - DN80
C = 2" - DN50
F = 4" - DN100
Abbildung 1. LKAT-T ø85 und Klappenventile
1" DN25 bis 4" DN100
Luftdruck 6 bar
Nennliter/Impulsreinigung (I)
5
4
3
2
1
0
0
0,5
1
A = 1" - DN25
D = 2.5" - DN65
B = 1.5" - DN40
E = 3" - DN80
C = 2" - DN50
F = 4" - DN100
Abbildung 2. Unique SSV-Ventile
1" DN25 bis 4" DN100
Luftdruck 6 bar
ThinkTop Burst SeatClean
Für die wirksame Reinigung der Dichtungen in einem Mixproof-Ventil während des druckbeaufschlagten CIP-Durchflusses. Der
Burst-Reinigungsmodus ist standardmäßig deaktiviert. Er kann lokal am ThinkTop oder entfernt über das Steuersystem aktiviert
werden. Diese Funktion ist in ThinkTops verfügbar, die mit zwei oder drei Magnetventilen konfiguriert sind.
Für die manuelle Tasteneinrichtung kann die Funktion Burst SeatClean folgendermaßen am ThinkTop V70-Steuerplatine aktiviert
oder deaktiviert werden. Drücken Sie (4 Mal) „SELECT" bis die LED Nr. 4 blinkt. Drücken Sie dann für die Aktivierung oder
Deaktivierung „ENTER".
Hinweise zur SPS-Fernsteuerung des Burst-Reinigungsmodus entnehmen Sie bitte Bit-tabelle der AS-Schnittstelle und dem IO-
Link oder Funktionsschaltbild. Mit SPS-Steuerung kann der Burst-Reinigungsmodus einfach zwischen CIP-
Hochdruckdurchfluss- oder CIP-Schwerkraftreinigung umgeschaltet werden.
Wenn das SPS-Burst-Reinigungsmodus-Bit „hoch" gesetzt wird, wird die-Reinigungsfunktion aktiviert, die Einstellung bleibt
verriegelt und kann nicht lokal oder über das HMI-System umgeschaltet werden. Wenn das SPS-Burst-Reinigungsmodus-Bit
"tief" gesetzt wird, ist die Funktion deaktiviert. Wenn der SPS-Eingang „tief" gesetzt ist, kann der Modus lokale am ThinkTop
umgeschaltet werden.
F
1,5
2
2,5
CIP-Flüssigkeitsdruck (Bar)
2066-0161
1,5
2
2,5
CIP-Flüssigkeitsdruck (Bar)
E
D
C
B
A
3
F
E
D
C
B
A
3
