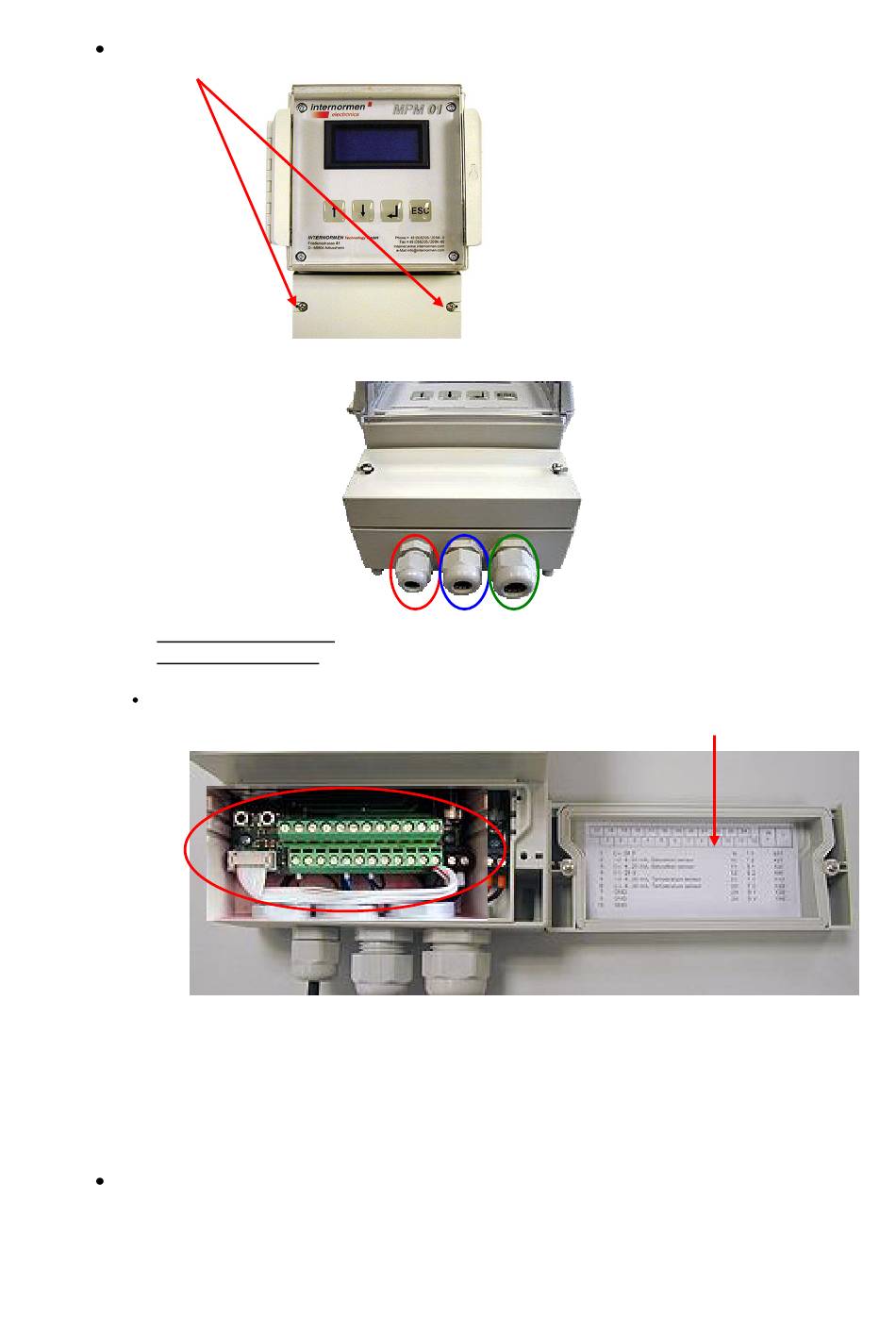

Anschluß des 24 V Versorgungskabels an das MPM 01 – Anzeigegerät.
Schrauben lösen und Abdeckung abnehmen.
-
Kabelverschraubung:
Kabeldurchmesser:
24 V DC Versorgungskabel durch die Kabelverschraubung PG 11 oder 13,5 führen
(je nach Kabeldicke) und laut Anschlußbelegung (siehe Kapitel 6.2 oder Liste in der
Abdeckung) anschließen.
Kabel für Grenzwertübertragungen durch die Kabelverschraubung PG 11 oder PG
-
13,5 (je nach Kabeldicke) und laut Anschlußbelegung (siehe Kapitel 6.2 oder Liste
in der Abdeckung) anschließen.
Falls keine Grenzwertauswertung notwendig ist, die freie Kabelverschraubung mit
-
dem mitgelieferten Blindstopfen verschließen, um IP-65-Schutzart zu erhalten.
Nach dem Anschließen des MPS 0x, des Stromkabels und evtl. des
Grenzwertübertragungskabels an das MPM 01 – Anzeigegerät ist das MPM 01 –
Set betriebsbereit.
PG 9
PG 11
4 – 8 mm
5 – 10 mm
PG 13,5
6 – 12 mm
8
