3.5. Sensoreinbau

Siehe Bedienungsanleitung MPS 0x.

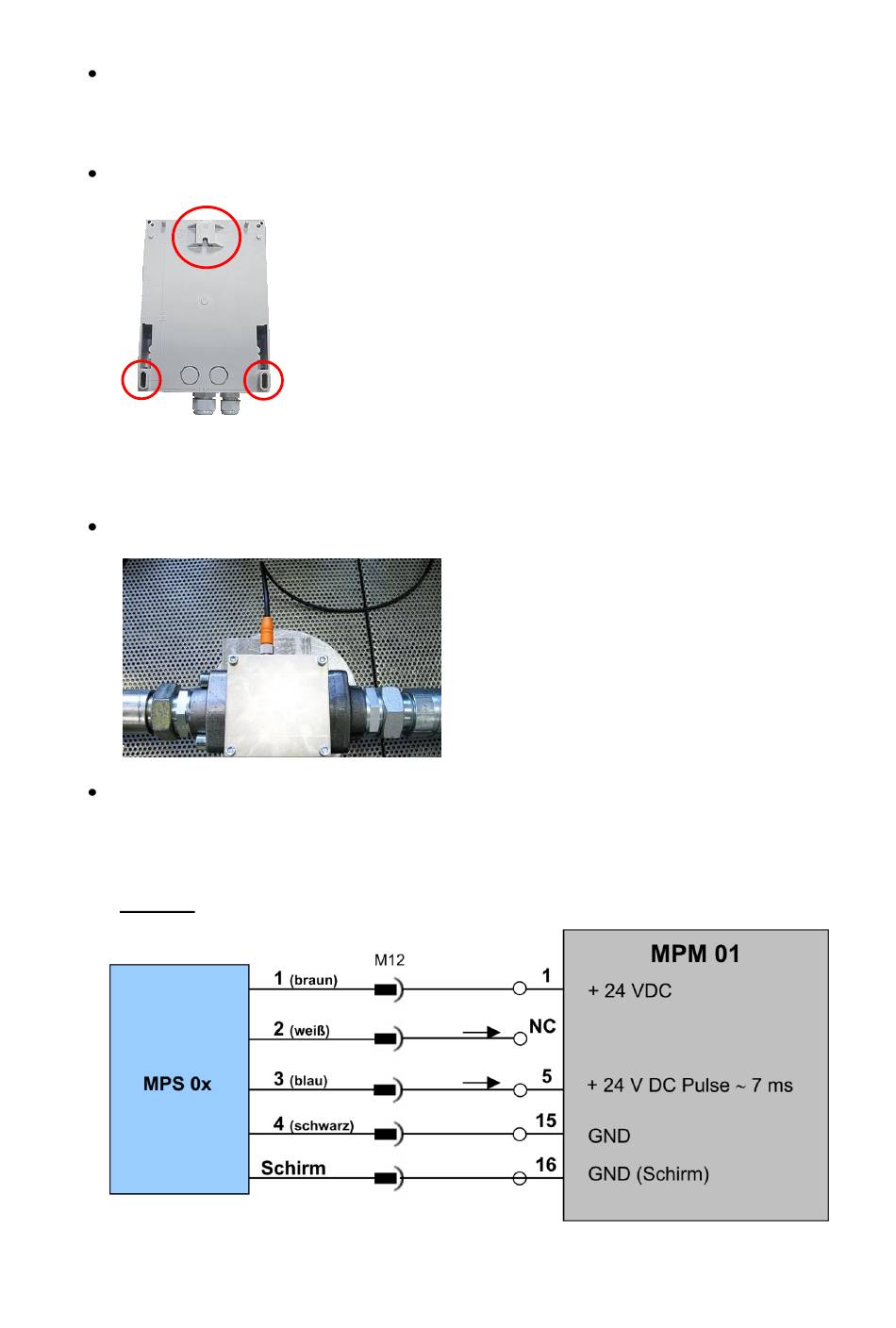

3.6. Einbau Anzeigegerät MPM 01
MPM 01 Anzeigegerät an geeigneter Stelle befestigen. (Siehe Bemaßung in Kapitel
6.1.3.1)

3.7. Elektrischer Anschluss des Sensors und des MPM 01

Metallpartikelsensor MPS 0x mit dem mitgelieferten geschirmten Sensorkabel
verbinden.
Der MPS 0x wird über einen elektrischen Standardanschluss M12 mit dem Auswerte-
und Anzeigegerät MPM 01 verbunden. (Siehe Kapitel 6.2)
Falls nötig Sensorkabelverlängerung mit einem geschirmten Kabel (d = 0,5 mm
durchführen.
MPS 0x:
2
)
7
