3.2. Allgemeine Informationen
Der Metallpartikelsensor MPS 0x dient zur Detektion von Metallpartikeln in fließenden
Hydraulik- und Schmierungsmedien (siehe hierzu auch Verträglichkeitsliste, Kapitel
6.3).
Dazu wird der Sensor in den Hydraulik bzw. Schmierungskreislauf so eingebunden,
dass das zu überwachende Fluid den Strömungskanal des Sensors permanent
durchströmt.
Im Rahmen der Detektion von Metallpartikeln wird das Passieren eines Partikels des
Strömungskanals des Sensors in Form eines Einheitssignals signalisiert.
Die exakte Größe sowie das detektierte Metall sind dabei im Einheitssignal nicht explizit
erkennbar.
Die Detektionsuntergrenze der Partikelgröße ist definiert für Eisenkugeln mit einem
Durchmesser von 200 µm bei einem Volumenstrom von 50 L/min (MPS 01.2), 260
µm bei einem Volumenstrom von 140 L/min (MPS 02.1), 350 µm bei einem
Volumenstrom von 60 L/min (MPS 03.1).
Die Interpretation der Messergenisse z.B. Partikelanzahl pro Zeiteinheit obliegt dabei
dem Anwender.
Typische Sensorapplikationen sind:
Kostengünstige kontinuierliche Überwachung von Großgetrieben auf einsetzenden
starken Verschleiß anhand steigender Partikelanzahlen pro Zeiteinheit.
Überwachung der Komponentenreinheit z.B. an Spültestständen.
3.3. Messprinzip
Die Messung basiert auf einem induktiven Mehrspulenverfahren.
Metallische Partikel werden, wenn sie die Sensorspulenanordnung passieren, mit Hilfe
eines hochfrequenten Magnetfeldes detektiert.
3.4. Sensor Ausgangssignale
Das im Spulensystem bei Metallpartikeldurchströmung induzierte Signal löst beim
Erreichen einer bestimmten Amplitude einen Einheitsimpuls aus, welcher auf den
Ausgang des Sensors geschaltet wird.

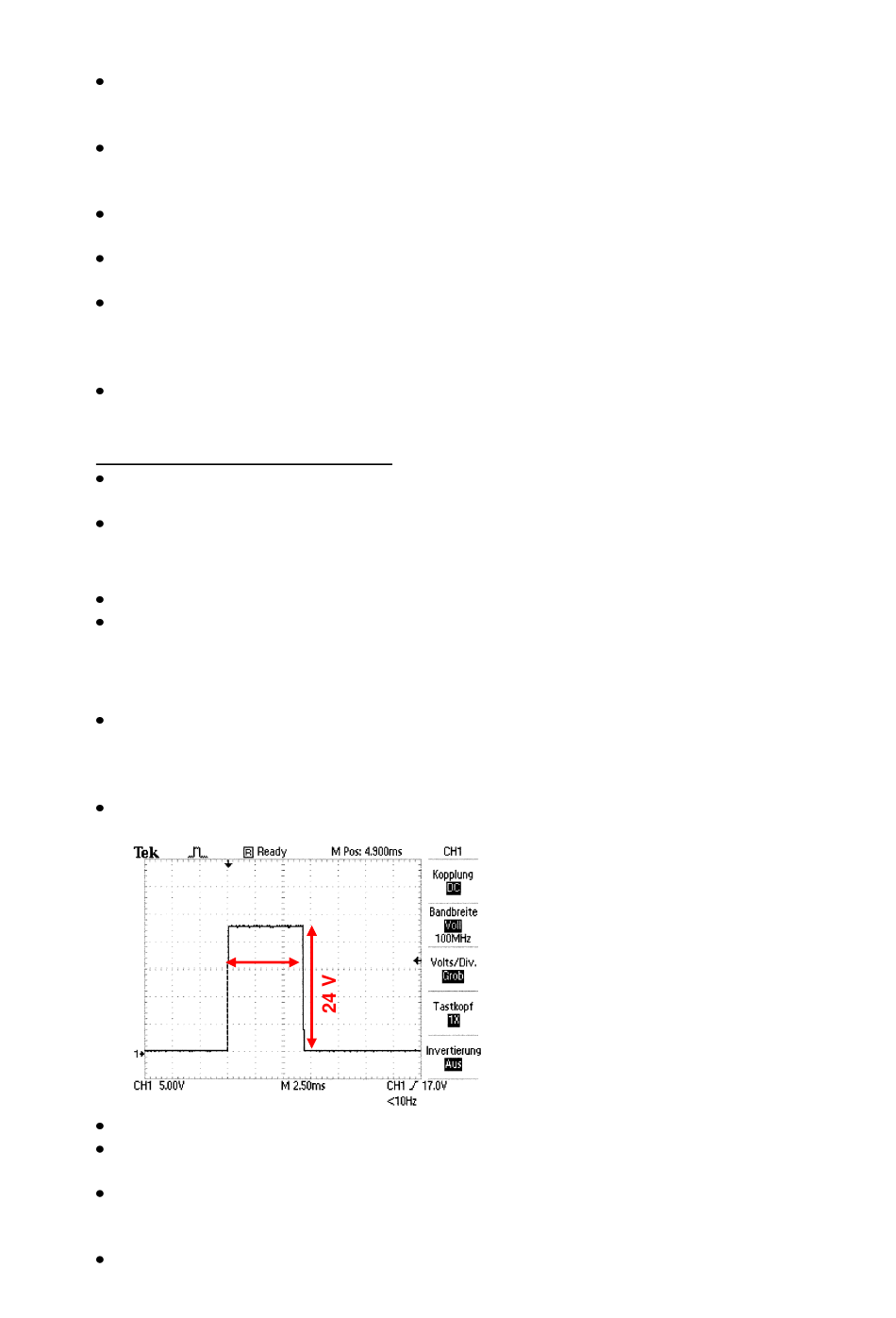

Der Einheitsimpluls ist ein Rechteckimpuls mit einer Amplitude von 24 V und einer
Implusdauer von 7 ms bei einer Betriebsspannung des Sensors von 24 V DC.
Ein zweites duales Ausgangssignal dient zur Selbstdiagnose der Sensorelektronik.
Es signalsiert mit einem "high" – Pegel von 24 V den ordnungsgemäßen Zustand der
Sensorelektronik und mit "low" entsprechend einen fehlerhaften Zustand.
Das Diagnosesignal gibt keine Aussage darüber, ob der Sensor mit Öl durchströmt
wird. Dies muss durch den Betreiber sichergestellt werden.
Das Selbstdiagnose - Ausgangssignal wird vom MPM 01 nicht unterstützt.
7 ms
6
