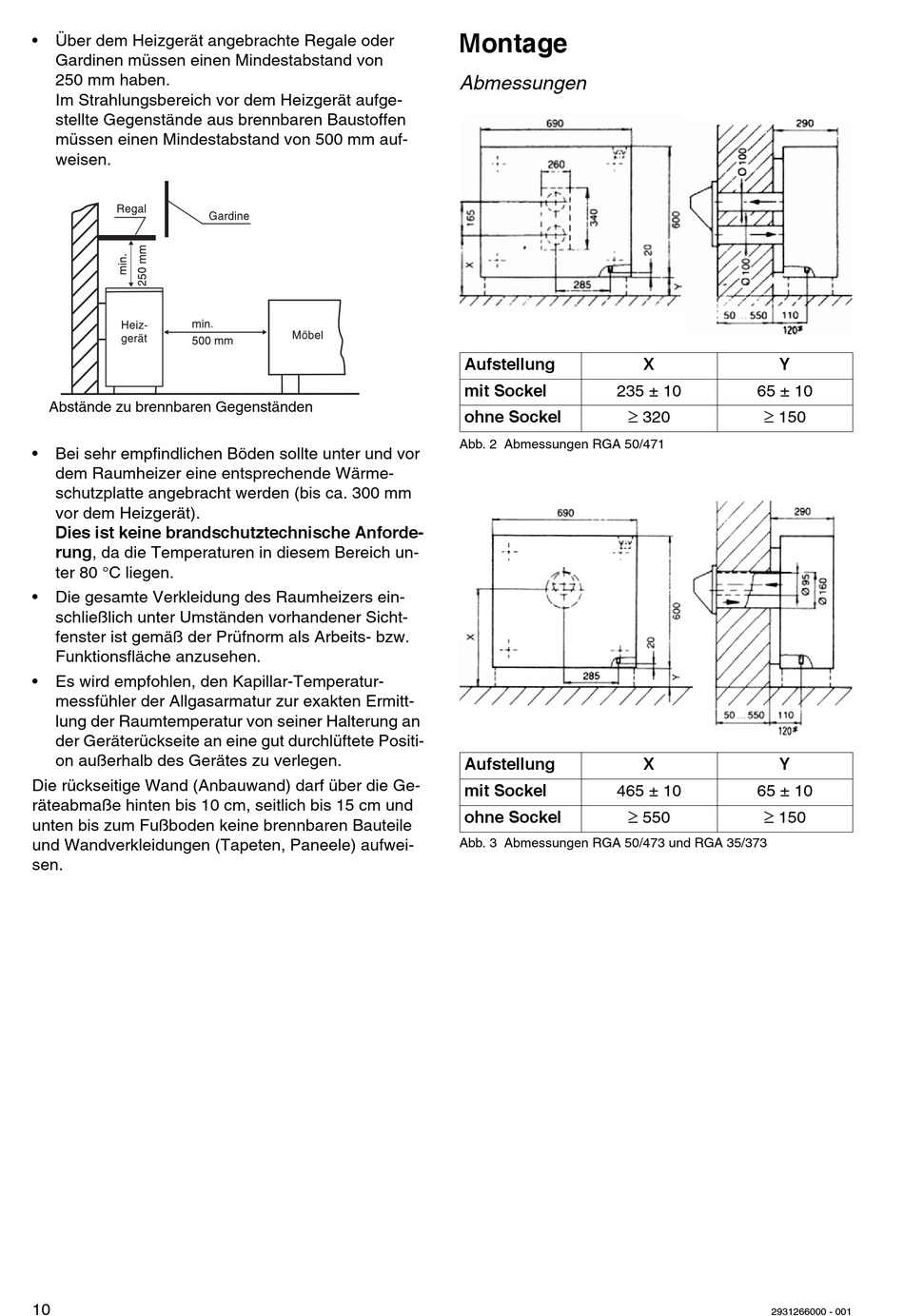

Über dem Heizgerät angebrachte Regale oder
Gardinen müssen einen Mindestabstand von
250 mm haben.
Im Strahlungsbereich vor dem Heizgerät aufge-
stellte Gegenstände aus brennbaren Baustoffen
müssen einen Mindestabstand von 500 mm auf-
weisen.
Abstände zu brennbaren Gegenständen
•
Bei sehr empfindlichen Böden sollte unter und vor
dem Raumheizer eine entsprechende Wärme-
schutzplatte angebracht werden (bis ca. 300 mm
vor dem Heizgerät).
Dies ist keine brandschutztechnische Anforde-
rung, da die Temperaturen in diesem Bereich un-
ter 80 °C liegen.
•
Die gesamte Verkleidung des Raumheizers ein-
schließlich unter Umständen vorhandener Sicht-
fenster ist gemäß der Prüfnorm als Arbeits- bzw.
Funktionsfläche anzusehen.
•
Es wird empfohlen, den Kapillar-Temperatur-
messfühler der Allgasarmatur zur exakten Ermitt-
lung der Raumtemperatur von seiner Halterung an
der Geräterückseite an eine gut durchlüftete Positi-
on außerhalb des Gerätes zu verlegen.
Die rückseitige Wand (Anbauwand) darf über die Ge-
räteabmaße hinten bis 10 cm, seitlich bis 15 cm und
unten bis zum Fußboden keine brennbaren Bauteile
und Wandverkleidungen (Tapeten, Paneele) aufwei-
sen.
10
Montage
Abmessungen
Aufstellung
mit Sockel
235 ± 10
ohne Sockel
Abb. 2 Abmessungen RGA 50/471
Aufstellung
mit Sockel
465 ± 10
ohne Sockel
Abb. 3 Abmessungen RGA 50/473 und RGA 35/373
X
Y
65 ± 10
320
150
X
Y
65 ± 10
550
150
2931266000 - 001
