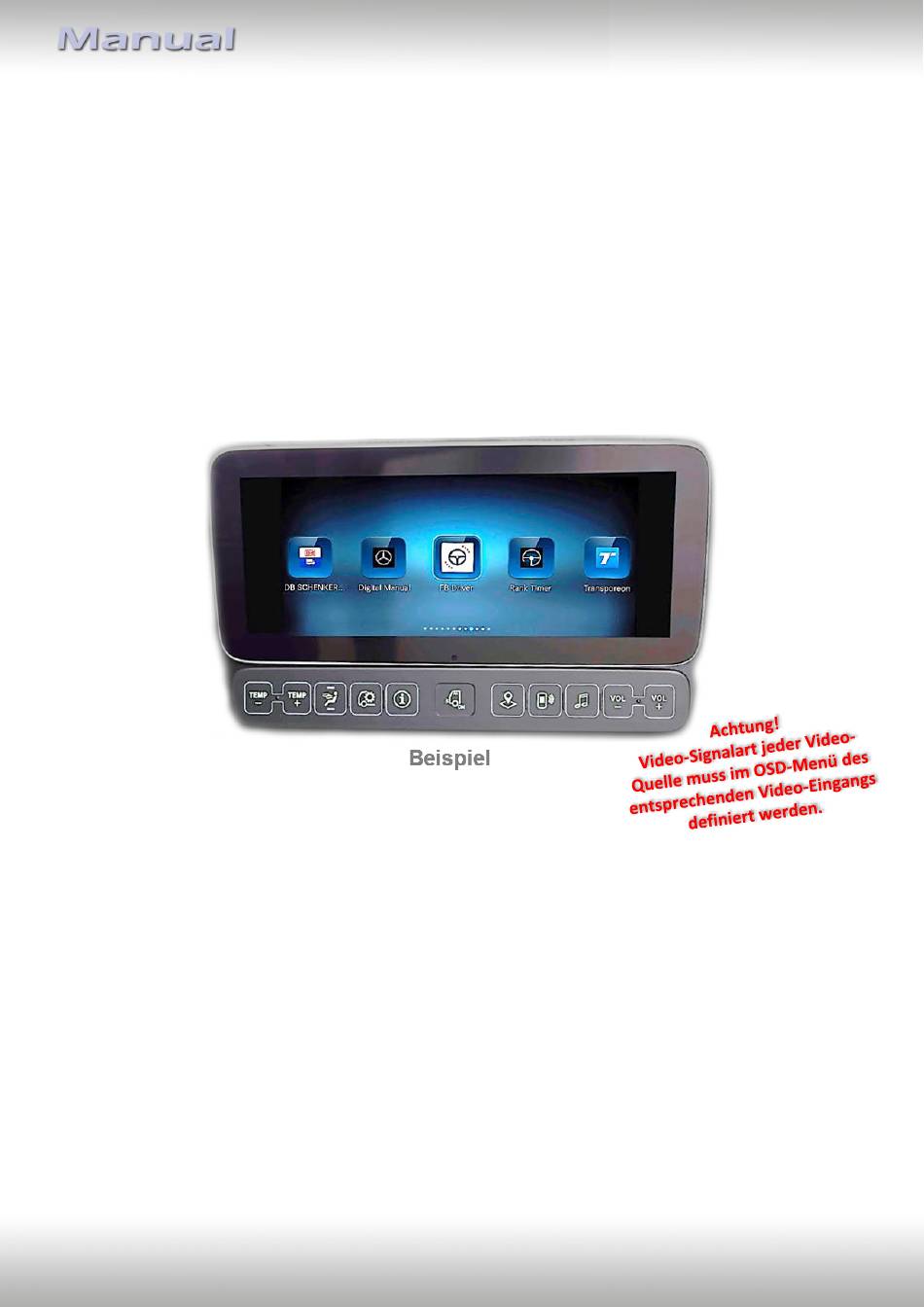

HDV-MBMC / RL4-MBMC-A
Actros 5 und Arocs Fahrzeuge
mit Multimedia Cockpit mit 10.25 Zoll Monitor
Produktfeatures
➢ 1 x FBAS/AHD-Eingang für Rückfahrkamera
➢ 1 x FBAS/AHD-Eingang für Frontkamera
➢ 2 x FBAS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte
(z.B. USB-Geräte, DVB-T2 Tuner, etc.)
➢ Alle Eingänge NTSC und PAL kompatibel
Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p
PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
➢
Nur HDV-MBMC:
iOS/Android-Gerät, Laptop, Streaming-Stick, DVB-T2 Tuner, etc.)
Unterstützte HDMI-Auflösungen 720p NTSC (60Hz), 720p PAL (50Hz), 1080p NTSC (60Hz),
1080p PAL (50Hz)
➢ Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
➢ Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
➢ Fahrwegslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
➢ Bild frei während der Fahrt (nur eingespeiste Video-Quellen)
Version 17.01.2024
Video-Einspeiser
Passend für
Mercedes Benz
und 31-Pin Radiostecker
1 HDMI-Eingang für HD Rückfahrkamera oder andere HDMI-Quelle (z.B.
HW: CAM-AHD(V34)/(V33)
HDV-MBMC / RL4-MBMC-A
Werbung
Verwandte Anleitungen für NavLinkz RL4-MBMC-A
Inhaltszusammenfassung für NavLinkz RL4-MBMC-A
- Seite 1 Video-Einspeiser HDV-MBMC / RL4-MBMC-A Passend für Mercedes Benz Actros 5 und Arocs Fahrzeuge mit Multimedia Cockpit mit 10.25 Zoll Monitor und 31-Pin Radiostecker Produktfeatures ➢ 1 x FBAS/AHD-Eingang für Rückfahrkamera ➢ 1 x FBAS/AHD-Eingang für Frontkamera ➢ 2 x FBAS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B.
- Seite 2 Anschluss - Video-Interface und externer Taster 2.12 OSD-Menü Einstellungen 3 Bedienung des Video-Interface 4 Technische Daten 5 FAQ - Fehlersuche Interface-Funktionen - produktspezifisch 6 FAQ - Fehlersuche Interface Funktionen - allgemein 7 Technischer Support Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 3 Vor der endgültigen Installation im Fahrzeug empfehlen wir nach Anschluss einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund produktionsbedingter Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit der Inkompatibilität. Lieferumfang Seriennummer des Interface notieren und Anleitung aufbewahren für Support- Zwecke: ____________________ Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 4 Plug&Play-Kabelsatz verfügbar. Alternativ kann die 31-Pin Version HDV-MBMC auch für die 26-Pin Variante verwendet werden, indem 31-Pin Stecker und Buchse des Plug&Play Kabelsatzes abgetrennt und die offenen Kabelenden am Werks-Kabelbaum installiert werden – diese Möglichkeit ist als „Sonderfall“ in dieser Anleitung beschrieben. Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 5 In diesem Fall wird zur Installation von Rückfahr- oder Seitenkameras ein externes Umschaltsignal vom Rückfahrlicht durch ein Schließer-Relais oder ein Entstörfilter benötigt (siehe die Kapitel: 2.6.2 Fall 2: Rückwärtsgangsignal analoger Anschluss und 2.8.2 Fall 2: Blinksignale analoger Anschluss). Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 6 Das Interface konvertiert Video-Signale von Nachrüstquellen in ein mit der Werk-Head-Unit kompatibles Video-Signal. Dieses wird über verschiedene Schaltoptionen in den Werks-Monitor eingespeist. Ebenso liest das Interface digitale Signale vom Fahrzeug CAN-Bus und nutzt diese für eigene Funktionen. * HDMI-Eingang nur verfügbar bei HDV-MBMC Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 7 Frontkamera-Eingang per externen Taster (kurzer Druck) aus jedem Bildmodus möglich. In den OSD-Menü Einstellungen kann die automatische Anzeigezeit der Frontkamera zwischen 5; 10; 15 oder 20 Sekunden ausgewählt oder abgeschaltet werden. Dann könnte auch eine andere Video-Quelle anstelle einer Frontkamera angeschlossen werden. Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 8 Störungen auftreten, kann die Funktion nicht genutzt werden. Dann muss Dip 7 = OFF. * HDMI-Eingang nur verfügbar bei HDV-MBMC Interface Stromreset nach Dip-Änderung durchführen, damit diese angenommen werden! Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 9 Inkompatibilität niemals ausgeschlossen werden. Wie bei jeder Installation von Nachrüstgeräten, ist nach der Installation eine Ruhestromprüfung aller nachgerüsteten Geräte vorzunehmen um sicherzustellen, dass im Fahrzeug Sleep-Modus eine Abschaltung der Geräte in den Stand-by-Modus erfolgt. Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 10 Anschlussort Das Video Interface wird auf der Beifahrerseite oberhalb des Fußraumes in der Nähe der Head- Unit installiert und an der Werks-Head-Unit angeschlossen. Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 11 Anschluss Schema Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 12 Doppel Fakra Stecker der Head Unit abstecken und am wasserblau farbenen Doppel Fakra Stecker der mitgelieferten Bildsignalleitung anschließen. Wasserblau farbene Doppel Fakra Buchse der mitgelieferten Bildsignalleitung am grünen Doppel Fakra Stecker der Head Unit anschließen. Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 13 20-Pin Stecker des Interface anschließen. Schwarze Masse-Leitung des 10-Pin Strom/CAN Kabels an Fahrzeug-Masse anschließen. Gelbe +12V ACC/S-Kontakt Leitung 10-Pin Strom/CAN Kabels +12V ACC (Klemme 15r) oder S-Kontakt (Klemme 86s) des Fahrzeugs anschließen. Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 14 Anschluss mit CAN-Bus 2.4.1 Anschluss mit CAN-Bus Graue Leitung 10-Pin Strom/CAN Kabels CAN Low des Fahrzeugs anschließen (siehe nachfolgend mögliche Anschlussorte). Blaue Leitung 10-Pin Strom/CAN Kabels CAN High des Fahrzeugs anschließen (siehe nachfolgend mögliche Anschlussorte) Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 15 ** CAN-Bus Farben am Fahrzeug können auch gelb/weiß gelb sein! Keine Haftung für genannte Kabelfarben und Pin-Belegung! Änderungen in der Produktion seitens der Hersteller sind jederzeit möglich. Hier aufgeführte Informationen müssen beim Einbau durch den Techniker überprüft werden. Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 16 • Die Anzeige von Fahrwegslinien entfällt bei analogem Anschluss. • Bei analogem Anschluss des Interface (ohne CAN-Bus) muss auch analoger Anschluss von Rückfahrkamera und Seitenkameras erfolgen. siehe Punkte: 2.6.2 Fall 2: Rückwärtsgangsignal analoger Anschluss 2.8.2 Fall 2: Blinksignale analoger Anschluss Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 17 Kamera-Eingänge angezeigt wird, unabhängig davon, ob die Aufschaltung über den Fahrzeug CAN-Bus oder über eine der Triggerleitungen erfolgt (siehe nachfolgende Kapitel für Anschluss- Diagramme). * HDMI-Eingang nur verfügbar bei HDV-MBMC Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 18 Spannungsversorgung für sämtliche After-Market Kameras an grüne Leitung CAM Power 12V (max 3A) 20-Pin Interface Kabels anschließen. Hinweis: Die Art der Kameraanwahl (über Fahrzeug CAN-Bus oder Triggerleitungen) ist in den OSD-Menü Einstellungen für jeden Eingang individuell voreinstellbar. Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 19 Die Spannungsversorgung für Video-Quellen an rote Leitung ACC out 12V (max 3A) 20-Pin Interface Kabels anschließen. Hinweis: Die Art der Kameraanwahl (über Fahrzeug CAN-Bus oder Triggerleitungen) ist in den OSD-Menü Einstellungen für jeden Eingang individuell voreinstellbar. Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 20 • Wird als Rückfahrkamera-Eingang der HDMI-Eingang* definiert, bleibt der V4-Reverse Eingang ohne Funktion! • Funktioniert die Rückwärtsgangerkennung des Interface auf dem CAN-Bus nicht, muss das Rückwärtsgangsignal analog angeschlossen werden. * HDMI-Eingang nur verfügbar bei HDV-MBMC Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 21 Rückfahrlicht-Stromkabel an Schaltspulen-Klemme (85) und Fahrzeug-Masse an Schaltspulen- Klemme (86) des Relais anschließen. Rückfahrkamera-Stromversorgungsleitung mit der Ausgangsklemme (87) des Relais verbinden, zusätzlich zur grünen Leitung Trig-Rear. Dauerstrom +12V mit Eingangs-Klemme (30) des Relais verbinden. * HDMI-Eingang nur verfügbar bei HDV-MBMC Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 22 Zeit erfolgt bei Rückwärtsgangsignal aus CAN-Bus und bei analogem Anschluss. Hinweis: Zusätzlich ist eine manuelle Umschaltung auf Frontkamera-Eingang (kurzer Druck) per externem Taster aus jedem Bildmodus möglich (siehe Kapitel 3 Bedienung des Video-Interface). Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 23 20-Pin Interface Kabels erfolgen, da diese Leitung ausschließlich während Kamera- Aktivierungen stromführend ist (manche Kameras sind nicht Dauerstrom-stabil). Hinweis: Funktioniert die Blinksignalerkennung des Interface auf dem Fahrzeug CAN-Bus nicht, müssen die Blinksignale analog angeschlossen werden. Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 24 Fahrzeug-Masse an Schaltspulen-Klemme (86) des Relais anschließen. Linkes Seitenkamera-Stromkabel an Ausgangs-Klemme (87) des Relais anschließen, zusätzlich hellblauen Leitung Trig-Left. Dauerstrom +12V an Eingangs-Klemme (30) des Relais anschließen. Gleiche Anschlussweise gilt für rechte Seitenkamera über dunkelblaue Leitung Trig-Right. Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 25 Rückwärtsganges, und nach Auslegen auch das Bild einer am Frontkamera-Eingang V3-Front angeschlossenen Frontkamera für die voreingestellte Zeit angezeigt. Die Spannungsversorgung kann über die grüne Leitung CAM Power 12V(max3A) erfolgen. * HDMI-Eingang nur verfügbar bei HDV-MBMC Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 26 Hinweis: Auch wenn der Taster zur Umschaltung mehrerer Quellen nicht benötigt werden sollte, wird der Anschluss und unsichtbare Verbleib des Tasters am Interface dringend empfohlen. Der Taste sollte dann nicht „gedrückt“ verbaut werden. Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 27 Video-Quelle(n). Diese muss für korrekte Bildwiedergabe definiert werden. Folgende Video-Quellen Signalarten können gewählt werden: FBAS Video-Quellen: NTSC, PAL AHD Video-Quellen: 720p NTSC, 960p NTSC, 1080p NTSC, 720p PAL, 960p PAL, 1080p PAL Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 28 Bildwiedergabe definiert werden. Folgende Video-Quellen Signalarten können genutzt werden: FBAS Video-Quellen: NTSC, PAL AHD Video-Quellen: 720p NTSC, 960p NTSC, 1080p NTSC, 720p PAL, 960p PAL, 1080p PAL * HDMI-Eingang nur verfügbar bei HDV-MBMC Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 29 Eingang ist ohne Funktion, wenn der HDMI-Eingang* als Rückfahrkamera- Eingang definiert wird (Dip 5 = ON). Die Funktion „Trigger“ des HDMI-Eingangs* muss im Menü V4-Reverse vorgenommen werden. * HDMI-Eingang nur verfügbar bei HDV-MBMC Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 30 5 FAQ - Fehlersuche Interface-Funktionen - produktspezifisch Problem Mögliche Ursache Lösung Siehe Kapitel 2.12 OSD- Störung oder kein Video-Eingangssignalart für Video-Quelle im OSD des Menü Einstellungen - Menü Bild jeweiligen Video-Eingangs nicht definiert des jeweiligen Eingangs Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 31 Einige Video-Interfaces In der Anleitung überprüfen, ob eine Einschränkung auf können nur eine NTSC NTSC erwähnt wird. Falls ja, ändern den Ausgang der Eingespeistes Bild ist Eingabe verarbeiten. Quelle auf NTSC einstellen. s/w. Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 32 Das Interface wechselt CAN-Bus Box Kompatibilität durchtrennen und beide Enden isolieren. Wenn das die Videoquelle von zum Fahrzeug ist Problem weiterhin besteht, ebenfalls die weiße Leitung allein. eingeschränkt. durchtrennen und beide Enden isolieren. Version 17.01.2024 HW: CAM-AHD(V34)/(V33) HDV-MBMC / RL4-MBMC-A...
- Seite 33 7 Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der NavLinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer.
