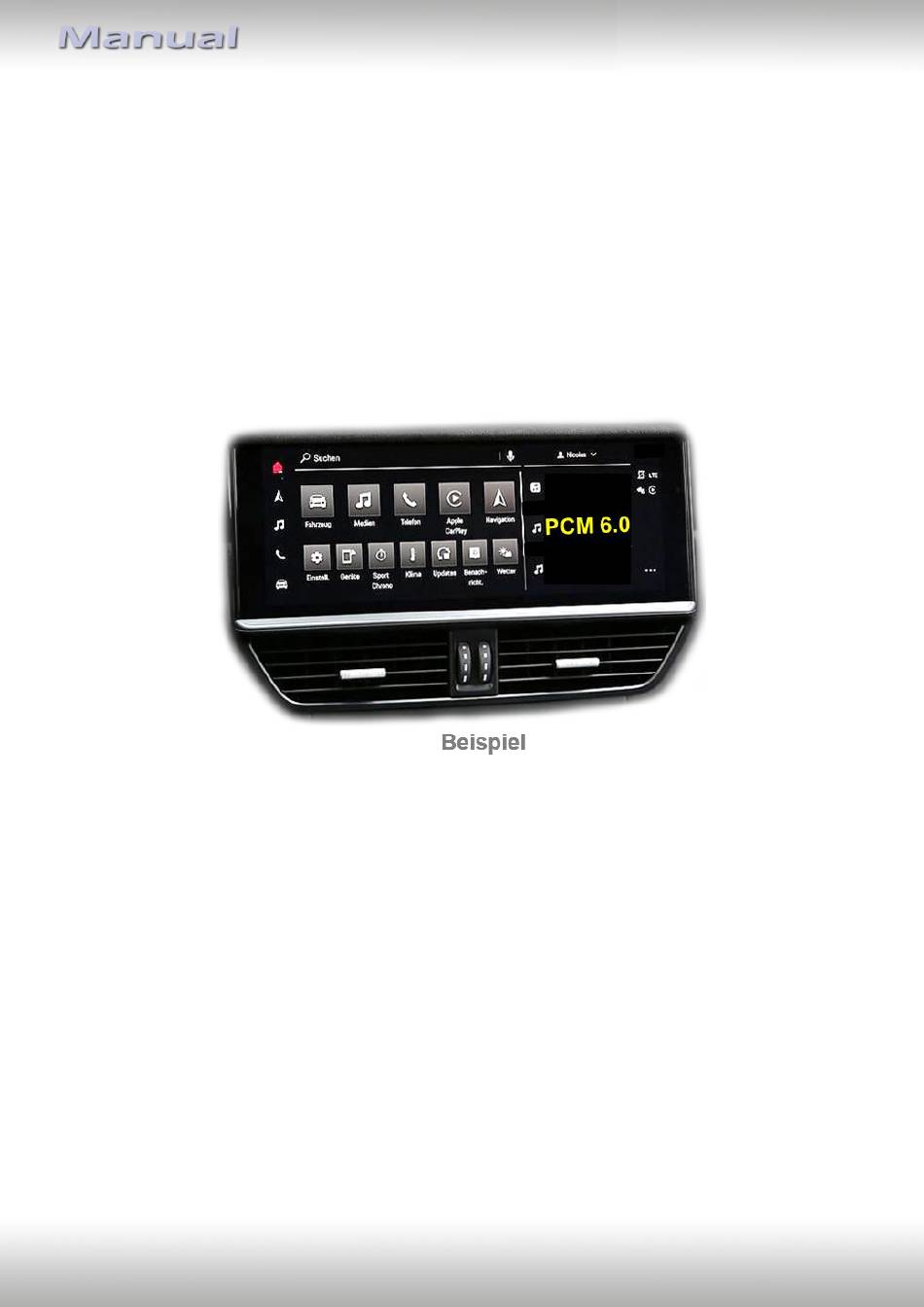

Video-Einspeiser
RL4-PCM60
Passend für
Porsche
Fahrzeuge
mit PCM 4.1, PCM 5.0 und PCM 6.0 Infotainment
und 12.3 Zoll Monitor
Video-Einspeiser für Front- und Rückfahrkamera
und zwei weitere Video-Quellen
Produktfeatures
• Video-Einspeiser für Werks-Infotainment Systeme
• 1 FBAS Eingang für Rückfahrkamera
• 1 FBAS Eingang für Frontkamera
• 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner)
• Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des
Rückwärtsganges
• Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
• Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
• PDC aktivierbar (nicht für alle Fahrzeuge verfügbar)
• Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
• Video-Eingänge NTSC kompatibel
Version 28.02.2023
HW: CAM(V100)/UP(V30) right
RL4-PCM60

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für NavLinkz RL4-PCM60

  • Seite 1 Video-Einspeiser RL4-PCM60 Passend für Porsche Fahrzeuge mit PCM 4.1, PCM 5.0 und PCM 6.0 Infotainment und 12.3 Zoll Monitor Video-Einspeiser für Front- und Rückfahrkamera und zwei weitere Video-Quellen Produktfeatures • Video-Einspeiser für Werks-Infotainment Systeme • 1 FBAS Eingang für Rückfahrkamera •...
  • Seite 2: Inhaltsverzeichnis

    2.5.3.2. Fall 2: Interface erhält kein Rückwärtsgangsignal 2.6. Anschluss - Video-Interface und externer Taster 2.7. Bildeinstellungen 3. Bedienung des Interface 4. Technische Daten des Video-Interface 5. FAQ – Fehlersuche Interface Funktionen 6. Technischer Support Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 3: Rechtlicher Hinweis

    Vor der endgültigen Installation im Fahrzeug empfehlen wir nach Anschluss einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund produktionsbedingter Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit der Inkompatibilität. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 4: Überprüfen Der Interface-Kompatibilität Mit Fahrzeug Und Zubehör

    Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich. Abstandslinien und PDC Die Darstellung von Abstandslinien und optischer PDC funktioniert nicht in allen Fahrzeugen. Video-Eingangssignal Nur NTSC Video Quellen kompatibel. Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 5: Boxen Und Anschlüsse - Video Interface

    Das Video-Interface konvertiert die Video Signale der Nachrüstquellen in das für den Werksmonitor technisch notwendige Bildsignal welches über verschiedene Schaltoptionen in den Werks-Monitor eingespeist wird. Ebenso liest es die digitalen Signale aus dem CAN-Bus aus und konvertiert diese wiederum für das Video-Interface. Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 6: Einstellungen - 8 Dip-Schalter (Schwarz)

    *Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. **Eine korrekte Darstellung der PDC Anzeige ist nur möglich wenn diese von Werk aus auf RECHTEN Seite des Monitors angezeigt wird. Detaillierte Informationen in den folgenden Kapiteln. Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 7: Aktivierung Der Interface-Video-Eingänge (Dip 2-3)

    PDC und Abstandslinien für den Rückwärtsgang nicht gezeigt werden, auch wenn sie nach einer Stromlosschaltung einmalig im Display erscheinen! Dipschalter 4 ist ohne Funktion und muss auf OFF gestellt werden. Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 8: Einstellungen - 2 Dip-Schalter (Auswahl Head-Unit - Schwarz)

    Vor der endgültigen Installation empfehlen wir einen Testlauf, um sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund von Änderungen in der Produktion des Fahrzeugherstellers besteht immer die Möglichkeit einer Inkompatibilität. 2.1. Anschlussort Das Video-Interface wird an der Werks Head-Unit angeschlossen. Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 9: Anschluss Schema

    2.2. Anschluss Schema Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 10: Anschluss - Werks Head-Unit

    Bildsignalleitung an dem zuvor freigewordenen HSD Stecker der Head Unit anschließen. Hinweis: Die mitgelieferte Bildsignalleitung darf je nach Einbauverhältnissen bezüglich ihrer HSD Buchsen auch verdreht montiert werden. Der Anschluss darf aber ausschließlich an der Head-Unit stattfinden! Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 11: Fahrzeuge Mit Pcm

    Bildsignalleitung an dem zuvor freigewordenen HSD Stecker der Head Unit anschließen. Hinweis: Die mitgelieferte Bildsignalleitung darf je nach Einbauverhältnissen bezüglich ihrer HSD Buchsen auch verdreht montiert werden. Der Anschluss darf aber ausschließlich an der Head-Unit stattfinden! Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 12 Bildsignalleitung an dem zuvor freigewordenen lila farbenen HSD Stecker der Head Unit anschließen. Hinweis: Die mitgelieferte Bildsignalleitung darf je nach Einbauverhältnissen bezüglich ihrer HSD Buchsen auch verdreht montiert werden. Der Anschluss darf aber ausschließlich an der Head-Unit stattfinden! Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 13: Anschluss - Quadlock-Can

    12-Pin CAN Buchse mit dem grauen 12-Pin Stecker des PNP Kabelsatzes verbinden. Die graue 12-Pin Buchse des PNP Kabelsatzes in die zuvor freigewordene Position der Quadlockbuchse einklippsen. Anschließend die Quadlockverbindung an der Rückseite der Head-Unit wieder herstellen. Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 14: Fahrzeuge Mit Pcm

    12-Pin CAN Buchse mit dem grauen 12-Pin Stecker des PNP Kabelsatzes verbinden. Die graue 12-Pin Buchse des PNP Kabelsatzes in die zuvor freigewordene Position der Quadlockbuchse einklippsen. Anschließend die Quadlockverbindung an der Rückseite der Head-Unit wieder herstellen. Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 15: Fahrzeuge Mit Pcm

    12-Pin CAN Buchse mit dem grauen 12-Pin Stecker des PNP Kabelsatzes verbinden. Die graue 12-Pin Buchse des PNP Kabelsatzes in die zuvor freigewordene Position der Quadlockbuchse einklippsen. Anschließend die Quadlockverbindung an der Rückseite der Head-Unit wieder herstellen. Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 16: Anschluss - Strom

    2.3.3. Anschluss - Strom Das einzelne gelbe Kabel des 10-Pin Power/CAN Kabels an +12V Dauerstrom anschließen (Stromversorgung muss startstabil sein!) Das einzelne, schwarze Kabel des 10-Pin Power/CAN Kabels an Fahrzeug-Masse anschließen. Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 17: Analoge Stromversorgung

    Sollte nach Anschluss des PNP Kabelsatzes bei eingeschalteter Zündung keine Interface LED leuchten, muss zusätzlich die lila farbene Leitung Manual ACC des 12-Pin Interface Kabels an oder S-Kontakt Klemme 86s +12V (z.B. Handschuhfachbeleuchtung) angeschlossen werden. Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 18: Stromversorgungsausgang Für Frontkamera

    Dip 1 ON +12V (max. 3A) wenn der Rückwärtsgang eingelegt ist inkl. 10 Sekunden Nachlauf, nachdem der Rückwärtsgang ausgelegt wurde und +12V bei manueller Auswahl der Frontkamera per Taster (kurzer Druck) Dip 1 OFF +12V ACC Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 19: Anschluss - Video-Quellen

    Den Video Cinch der Rückfahrkamera an der Cinch Buchse „Reverse V4“ anschließen. Den Video Cinch der Frontkamera an der Cinch Buchse „Front V3“ anschließen. Den Video-Cinch der AV Quellen 1 und 2 an den Cinch-Buchsen „Left V1“ „Right V2“ anschließen. Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 20: Audio-Einspeisung

    (kurzer Druck) aus jedem Bildmodus möglich. Der Schaltausgang führt dann auch +12V (wenn Dip 1 auf ON steht und der Frontkamera Eingang ausgewählt ist). Achtung: Ein zu langer Druck des externen Tasters schaltet die Video Quelle um! Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 21: After-Market Rückfahrkamera

    Rückwärtsgang eingelegt ist, schaltet das Interface automatisch auf den Rückfahrkamera-Eingang „Camera IN“, wenn der Rückwärtsgang eingelegt wird. Zusätzlich kann die +12V (max 3A) Stromversorgung für die After-Market Rückfahrkamera über die grünen Leitungen des 12-Pin Interface Kabels erfolgen. Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 22: Fall 2: Interface Erhält Kein Rückwärtsgangsignal

    Das Rückfahrlicht Stromkabel mit Schaltspule (85) und die Fahrzeug-Masse mit Schaltspule (86) des Relais verbinden. Das Rückfahrkamera-Stromkabel mit der Ausgangsklemme (87) des Relais verbinden wie zuvor mit dem grünen „Reverse IN“-Kabel geschehen. Dauerstrom +12V mit Eingangsklemme (30) des Relais verbinden. Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 23: Anschluss - Video-Interface Und Externer Taster

    Die 4-Pin Buchse des externen Tasters mit dem 4-Pin Stecker des 12-Pin Interface Kabels verbinden. Hinweis: Auch wenn der Taster zur Umschaltung mehrerer Quellen nicht benötigt werden sollte, wird der Anschluss und unsichtbare Verbleib des Tasters am Video Interface dringend empfohlen. Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 24: Bildeinstellungen

    Hinweis: Das OSD-Einstellungsmenü wird nur angezeigt, wenn eine funktionierende Video- Quelle an dem ausgewählten Eingang angeschlossen ist. Folgende Einstellmöglichkeiten stehen zur Verfügung: Contrast Kontrast Brightness Helligkeit Saturation Sättigung Position H horizontale Bildposition Position V vertikale Bildposition H-SIZE horizontale Bildgröße V-SIZE vertikale Bildgröße Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 25: Bedienung Des Interface

    Arbeitsspannung 7V - 25V Ruhestrom Stromaufnahme 340mA @12V Video Eingang 0.7V - 1V Video Eingang Formate NTSC Temperaturbereich -40°C bis +85°C Abmessungen Video-Box 117 x 25 x 103 mm (B x H x T) Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 26: Faq - Fehlersuche Interface Funktionen

    Standard. Einige Video-Interfaces In der Anleitung überprüfen, ob eine Einschränkung können nur eine NTSC auf NTSC erwähnt wird. Falls ja, ändern den Ausgang Eingespeistes Bild ist Eingabe verarbeiten. der Quelle auf NTSC einstellen. s/w. Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 27 Die graue Leitung am 6-Pin auf 8-Pin Kabel Das Interface wechselt CAN-Bus Box Kompatibilität durchtrennen und beide Enden isolieren. Wenn das die Videoquelle von zum Fahrzeug ist Problem weiterhin besteht, ebenfalls die weiße Leitung allein. eingeschränkt. durchtrennen und beide Enden isolieren. Version 28.02.2023 HW: CAM(V100)/UP(V30) right RL4-PCM60...
  • Seite 28: Technischer Support

    Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der Navlinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer. NavLinkz GmbH Distribution/Techn.
