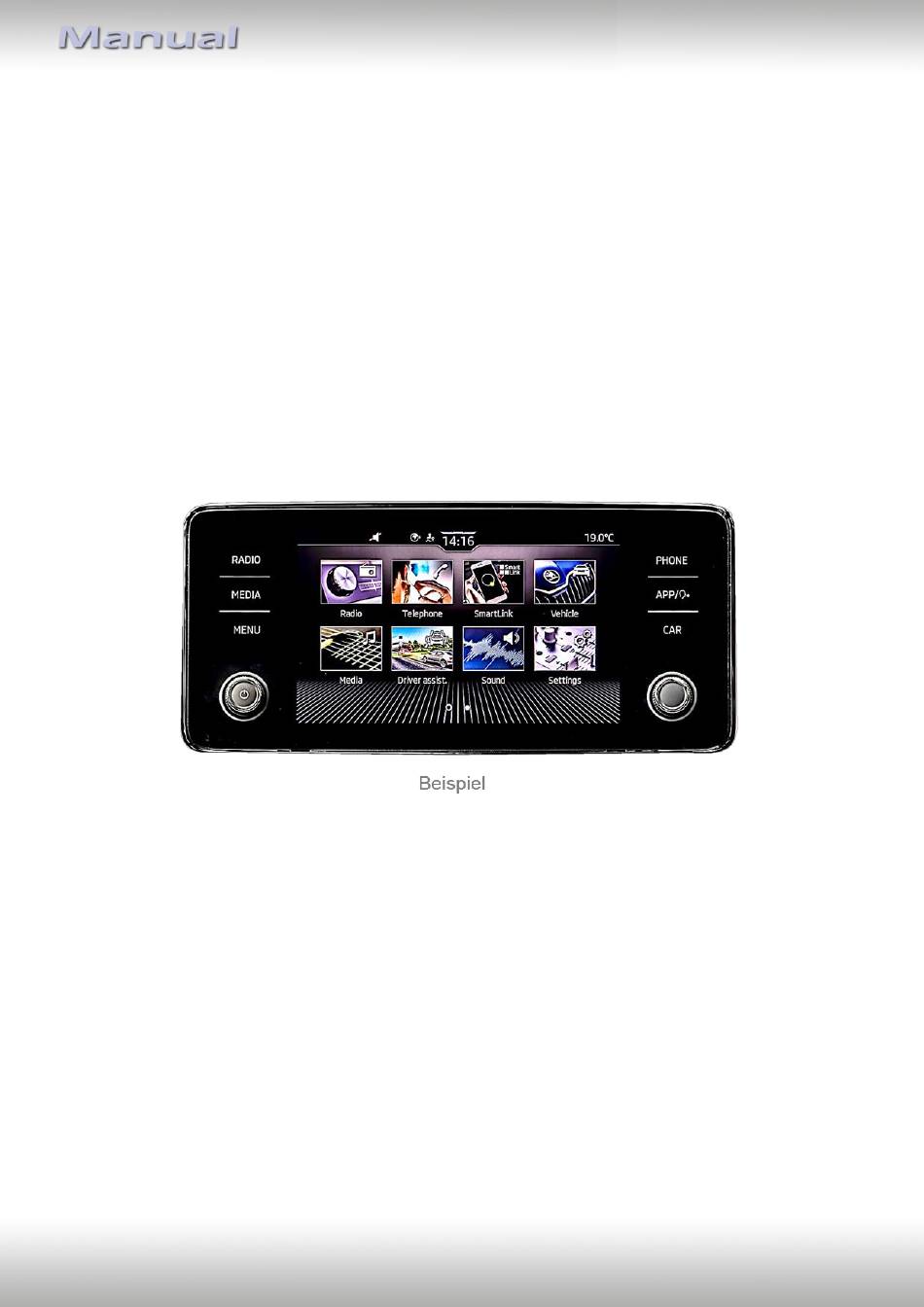

MIB3 Entry - Composition mit 8.25 Zoll Monitor
MIB3 Entry mit 8.25 Zoll Monitor
MIB3 Entry - Composition mit 8.25 Zoll Monitor
Video-Einspeiser für Front- und Rückfahrkamera
Produktfeatures
• Video-Einspeiser für Werks-Infotainment Systeme
• 1 FBAS Eingang für Rückfahrkamera
• 1 FBAS Eingang für Frontkamera
• 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner)
• Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des
Rückwärtsganges
• Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
• Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge)
• Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
• Video-Eingänge NTSC kompatibel
Version 29.09.2021
Video-Einspeiser
RL4-MIB3-E
Passend für
VW
Fahrzeuge mit
Seat
Fahrzeuge mit
Skoda
Fahrzeuge mit
und zwei weitere Video-Quellen
HW CAM(V100) / (V10)
RL4-MIB3-E
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NavLinkz RL4-MIB3-E
Inhaltszusammenfassung für NavLinkz RL4-MIB3-E
- Seite 1 Video-Einspeiser RL4-MIB3-E Passend für Fahrzeuge mit MIB3 Entry - Composition mit 8.25 Zoll Monitor Seat Fahrzeuge mit MIB3 Entry mit 8.25 Zoll Monitor Skoda Fahrzeuge mit MIB3 Entry - Composition mit 8.25 Zoll Monitor Video-Einspeiser für Front- und Rückfahrkamera und zwei weitere Video-Quellen Produktfeatures •...
-
Seite 2: Inhaltsverzeichnis
Fall 1: Interface erhält das Rückwärtsgang-Signal 2.8.3.2. Fall 2: Interface erhält kein Rückwärtsgang-Signal 2.9. Anschluss - externer Taster Bedienung des Interface über externen Taster Bildeinstellungen Technische Daten FAQ – Fehlersuche RL5-Funktionen Technischer Support Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 3: Rechtlicher Hinweis
Vor der Installation sollte dieses Manual durchgelesen werden. Für die Installation sind Fachkenntnisse notwendig. Der Installationsort des Interface muss so gewählt werden, dass es weder Feuchtigkeit noch Hitze ausgesetzt ist. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 4: Überprüfen Der Interface-Kompatibilität Mit Fahrzeug Und Zubehör
Frontkamera ist zusätzlich über den Taster möglich. PDC und Abstandslinien Wenn das Video Interface keine erforderlichen Informationen vom Fahrzeug CAN-Bus erhält, können weder Abstandslinien noch die optische PDC- Anzeige genutzt werden. Video Eingangssignal nur NTSC kompatibel Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 5: Anschlüsse - Video Interface
Anschlüsse - Video-Interface Das Video-Interface konvertiert die Video Signale der Nachrüstquellen in das für den Werksmonitor technisch notwendige Bildsignal welches über verschiedene Schaltoptionen in den Werks-Monitor eingespeist wird. 1.4. Anschlüsse - Tochter PCB Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 6: Einstellungen Der Dip-Schalter
Bei Dip-Schalterstellung OFF schaltet das Interface auf Werks Bild für vorhandene Werks- Rückfahrkamera solange der Rückwärtsgang eingelegt ist. Bei Dip-Schalterstellung ON schaltet das Interface auf den Rückfahrkamera-Eingang „V4 Reverse“ solange der Rückwärtsgang eingelegt ist. Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 7: Dip - Rot
Interface eingebaut werden soll. Dip Position “unten” ist ON und Position “oben” ist OFF. Alle Dip Schalter auf OFF stellen. Fahrzeug/Navigation Dip 1 Dip 2 Dip 3 Dip 4 Alle Fahrzeuge Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 8: Installation
Kommt die Spannungsversorgung nicht direkt von der Fahrzeugbatterie, muss überprüft werden, ob die Spannungsversorgung dauerhaft und startstabil ist. 2.1. Installationsort Das Video Interface wird hinter der Werks-Head Unit verbaut. Das Tochter PCB wird innerhalb der Head-Unit angeschlossen und verbaut. Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 9: Anschluss Schema
2.2. Anschluss Schema Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 10: Installation - Tochter Pcb
2.3. Installation – Tochter PCB Den Werks-Monitor ausbauen und das Gehäuse öffnen. Das externe Tochter PCB wird in die Bildleitung zwischen Monitorpanel und Mainboard des Monitors installiert. Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 11: Warnhinweise Zur Flexleitung-Montage
2) Kontaktseiten von Flexleitung müssen bezüglich der Einbaulage immer der Kontaktseite der Verbinder entsprechen. 2.4. Anschluss – 20-Pin Bildsignalleitung Die 20-Pin Buchse „Box Side“ der am Tochter PCB vormontierten 20.-Pin Bildsignalleitung am 20-Pin Stecker des Video Interface anschließen. Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 12: Anschluss - 10-Pin Strom / Can Kabel
4 Leitungen an Fahrzeug CAN high auflegen und isolieren Das einzelne rote Kabel der 4 Leitungen an stabile +12V Klemme 30 anschließen. Das einzelne schwarze Kabel der 4 Leitungen an Fahrzeug Masse anschließen. Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 13: Analoge Stromversorgung
Die 12-Pin Buchse des 12-Pin Interface Kabels an dem 12-Pin Stecker des Video Interface anschließen. Die violett farbene Leitung Manual ACC des 12-Pin Interface Kabels an +12V Zündstrom oder +12V S-Kontakt Klemme 86s +12V (z.B. Handschuhfachbeleuchtung) anschließen. Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 14: Stromversorgungsausgang
+12V (max. 3A) wenn der Rückwärtsgang eingelegt ist plus 10 Sekunden Nachlauf, nachdem der Rückwärtsgang ausgelegt wurde und +12V bei manueller Auswahl der Frontkamera per Taster (kurzer Druck) Dip 1 OFF +12V permanent (max. 3A) ACC Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 15: Anschluss - Video Quellen
Den Video Cinch der Front Kamera an der Cinch Buchse „Front V3“ des 12-Pin Interface Kabels anschließen. Den Video-Cinch der AV Quellen 1 +2 an den Cinch-Buchsen „Left V1“ „Right V2“ des 12-Pin Interface Kabels anschließen. Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 16: Audio-Einspeisung
(kurzer Druck) aus jedem Bildmodus möglich. Der Schaltausgang führt dann auch +12V (wenn Dip 1 auf ON steht und der Frontkamera Eingang ausgewählt ist). Achtung: Ein zu langer Druck des externen Tasters schaltet die Video Quelle um! Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 17: After-Market Rückfahrkamera
Die 12V Stromversorgung für die After-Market Rückfahrkamera (max. 3A) erfolgt durch Anschließen an die grüne Leitung “Reverse-OUT” des 12 Pin Interface Kabels um einen unnötigen Dauerbetrieb der Kameraelektronik zu vermeiden. Die beiden grünen Kabel „Reverse-IN“ „Reverse-OUT“ müssen für den Betrieb miteinander verbunden bleiben. Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 18: Fall 2: Interface Erhält Kein Rückwärtsgang-Signal
Das Rückfahrlicht Stromkabel mit Schaltspule (85) und die Fahrzeug-Masse an Schaltspule (86) des Relais anschließen. Das Rückfahrkamera-Stromkabel an der Ausgangsklemme (87) des Relais anschließen wie zuvor mit dem grünen „Reverse IN“-Kabel geschehen. Dauerstrom +12V an Eingangsklemme (30) des Relais anschließen. Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 19: Anschluss - Externer Taster
Die 4-Pin Buchse des externen Tasters an dem 4-Pin Stecker des Video-Interface anschließen. Hinweis: Auch wenn der Taster zur Umschaltung mehrerer Quellen nicht benötigt werden sollte, wird der Anschluss und unsichtbare Verbleib des Tasters am Video Interface dringend empfohlen. Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 20: Bedienung Des Interface Über Externen Taster
Hinweis: Das Interface schaltet nach Loslassen des Schalters (nach langem Druck) um. ➢ Kurzer Druck des Tasters (nur möglich, wenn Dip 1 auf ON) Der externe Taster schaltet bei kurzem Druck vom Werksvideo zum Frontkamera Eingang und wieder zurück. Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 21: Bildeinstellungen
Quelle an dem ausgewählten Eingang angeschlossen ist. Folgende Einstellmöglichkeiten stehen zur Verfügung: Contrast Kontrast Brightness Helligkeit Saturation Sättigung Position H horizontale Position Position V vertikale Position Hinweis: Bei Einstellung des Rückfahrkamera-Bildes muss der Rückwärtsgang eingelegt sein. Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 22: Technische Daten
Video Eingang Formate NTSC Temperaturbereich -40°C bis +85°C Abmessungen Video-Box 117 x 26 x 90mm (B x H x T) Abmessungen Tochter PCB 126 x 6 x 74mm (B x H x T) Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... -
Seite 23: Faq - Fehlersuche Interface Funktionen
Einige Video-Interfaces In der Anleitung überprüfen, ob eine Einschränkung können nur eine NTSC auf NTSC erwähnt wird. Falls ja, ändern den Ausgang Eingespeistes Bild ist Eingabe verarbeiten. der Quelle auf NTSC einstellen. s/w. Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E... - Seite 24 Das Interface wechselt CAN-Bus Box Kompatibilität durchtrennen und beide Enden isolieren. Wenn das die Videoquelle von zum Fahrzeug ist Problem weiterhin besteht, ebenfalls die weiße Leitung allein. eingeschränkt. durchtrennen und beide Enden isolieren. Version 29.09.2021 HW CAM(V100) / (V10) RL4-MIB3-E...
-
Seite 25: Technischer Support
Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der Navlinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer. NavLinkz GmbH Distribution/Techn.
