Video-Einspeiser
RL4-NG4-HU

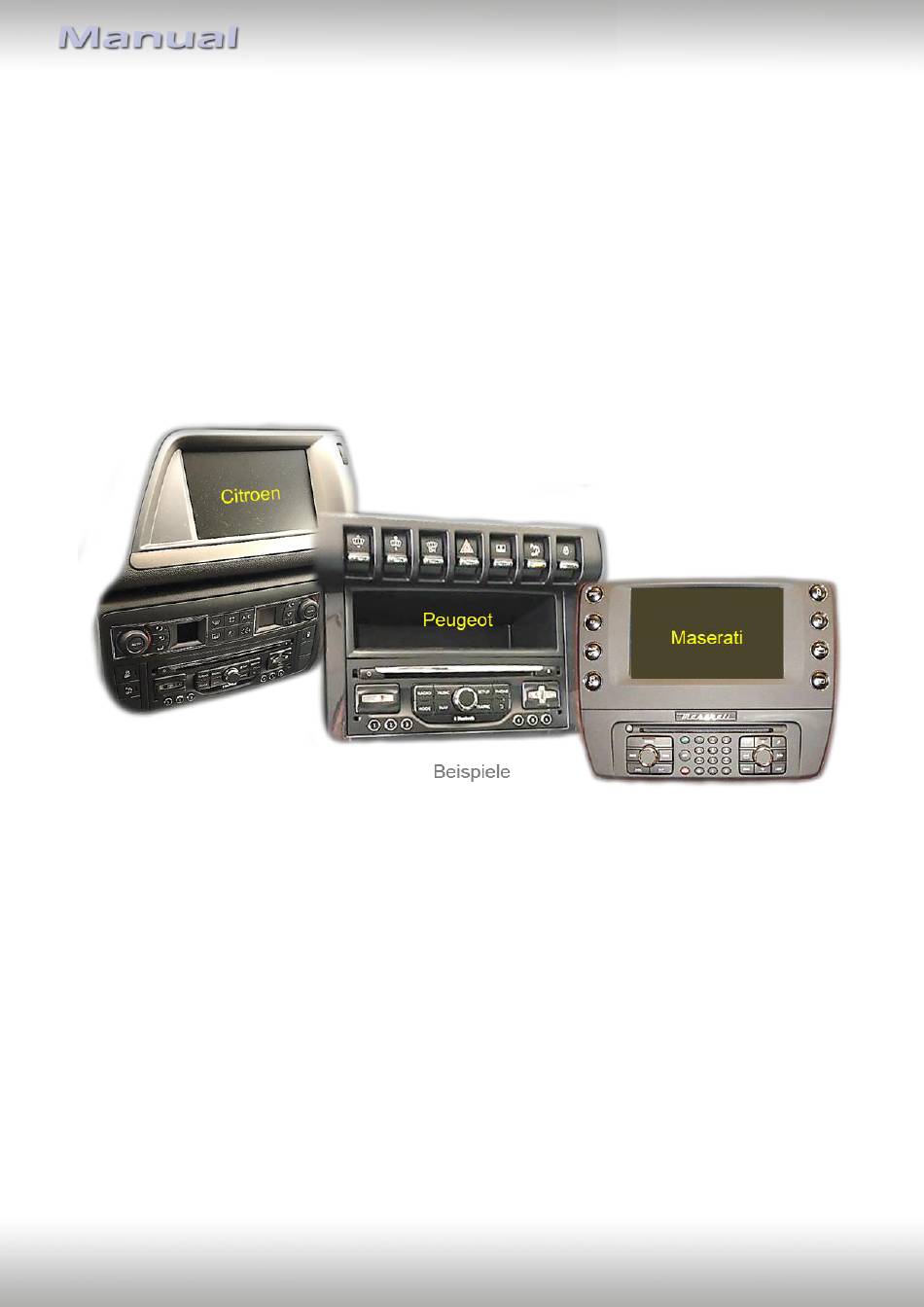

Passend für
Alfa Romeo, Citroen, Peugeot, Maserati
Fahrzeuge mit NG4 Infotainment mit Farbdisplay
und 10-Pin LVDS Monitor-Stecker
Video-Einspeiser für Front- und Rückfahrkamera
und zwei weitere Video-Quellen
Produktfeatures
• Video-Einspeiser für Werks-Infotainment Systeme
• 1 FBAS Eingang für Rückfahrkamera
• 1 FBAS Eingang für Frontkamera
• 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner)
• Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des
Rückwärtsganges
• Automatische Front Kamera Schaltung nach Rückwärtsgang für 10 Sekunden
• Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
• Video-Eingänge NTSC und PAL kompatibel
Version 06.12.2022
CAM(V100)/ (EF2L145/V20)
RL4-NG4-HU
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NavLinkz RL4-NG4-HU
Inhaltszusammenfassung für NavLinkz RL4-NG4-HU
- Seite 1 Video-Einspeiser RL4-NG4-HU Passend für Alfa Romeo, Citroen, Peugeot, Maserati Fahrzeuge mit NG4 Infotainment mit Farbdisplay und 10-Pin LVDS Monitor-Stecker Video-Einspeiser für Front- und Rückfahrkamera und zwei weitere Video-Quellen Produktfeatures • Video-Einspeiser für Werks-Infotainment Systeme • 1 FBAS Eingang für Rückfahrkamera •...
-
Seite 2: Inhaltsverzeichnis
Fall 2: Interface unterstützt nicht den Rückwärtsgang 2.8. Anschluss - externer Taster Bedienung des Interface 3.1. Über Werks-Infotainment-Tasten in Citroen C5 und Peugeot 508 Fahrzeugen 3.2. Über externen Taster Bildeinstellungen Technische Daten FAQ – Fehlersuche Interface Funktionen Technischer Support Version 06.12.2022 CAM(V100)/ (EF2L145/V20) RL4-NG4-HU... -
Seite 3: Rechtlicher Hinweis
Vor der Installation sollte dieses Manual durchgelesen werden. Für die Installation sind Fachkenntnisse notwendig. Der Installationsort des Interface muss so gewählt werden, dass es weder Feuchtigkeit noch Hitze ausgesetzt ist. 1.1. Lieferumfang Seriennummer des Interface notieren und Manual aufbewahren für Support- Zwecke: ____________________ Version 06.12.2022 CAM(V100)/ (EF2L145/V20) RL4-NG4-HU... -
Seite 4: Überprüfen Der Interface-Kompatibilität Mit Fahrzeug Und Zubehör
Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. After-Market Frontkamera Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich. Version 06.12.2022 CAM(V100)/ (EF2L145/V20) RL4-NG4-HU... -
Seite 5: Anschlüsse - Video-Interface
Auslegen des Rückwärtsganges für 10 Sekunden, wenn Dip-6 ebenfalls auf ON steht. Detaillierte Informationen in den folgenden Kapiteln. Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset des Video Interface durchgeführt werden! Version 06.12.2022 CAM(V100)/ (EF2L145/V20) RL4-NG4-HU... -
Seite 6: Aktivierung Des Frontkamera Eingangs (Dip 1)
Veränderung der Dips den 6-Pin Stromstecker an der Interface-Box kurz trennen.. Hinweis: Dip 4 ist ohne Funktion und muss auf OFF gestellt werden. Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset des Video Interface durchgeführt werden! Version 06.12.2022 CAM(V100)/ (EF2L145/V20) RL4-NG4-HU... -
Seite 7: Installation
Fahrzeug und Interface kompatibel sind. Aufgrund von Änderungen in der Produktion des Fahrzeugherstellers besteht immer die Möglichkeit einer Inkompatibilität. 2.1. Installationsort Das Video Interface wird hinter der Werks-Head Unit verbaut. Das Tochter PCB wird innerhalb der Head-Unit angeschlossen und verbaut. Version 06.12.2022 CAM(V100)/ (EF2L145/V20) RL4-NG4-HU... -
Seite 8: Anschluss Schema
Anschluss Schema 2.2. Version 06.12.2022 CAM(V100)/ (EF2L145/V20) RL4-NG4-HU... -
Seite 9: Anschluss - Lvds Switch
Die 10-Pin LVDS Buchse des Fahrzeug Kabelbaums an der Rückseite der Head Unit abstecken und am 10-Pin Stecker „Monitor Cable In“ des LVDS Switch anschließen (auf korrekte Pin-Anordnung achten!). Die 10-Pin Buchse des LVDS Switch an dem zuvor freigewordenen 10-Pin Stecker der Head Unit anschließen. Version 06.12.2022 CAM(V100)/ (EF2L145/V20) RL4-NG4-HU... -
Seite 10: Anschluss - 10-Pin Strom/Can Kabel
„CAN HIGH“ der 4 Leitungen an Fahrzeug CAN high auflegen und isolieren Das einzelne rote Kabel der 4 Leitungen an stabile +12V Klemme 30 anschließen. Das einzelne schwarze Kabel der 4 Leitungen an Fahrzeug Masse anschließen. Version 06.12.2022 CAM(V100)/ (EF2L145/V20) RL4-NG4-HU... -
Seite 11: Analoge Stromversorgung
Die 12-Pin Buchse des 12-Pin Interface Kabels an dem 12-Pin Stecker des Video Interface anschließen. Die violett farbene Leitung Manual ACC des 12-Pin Interface Kabels an +12V Zündstrom oder +12V S-Kontakt Klemme 86s +12V (z.B. Handschuhfachbeleuchtung) anschließen. Version 06.12.2022 CAM(V100)/ (EF2L145/V20) RL4-NG4-HU... -
Seite 12: Stromversorgungsausgang
+12V (max. 3A) wenn der Rückwärtsgang eingelegt ist plus 10 Sekunden Nachlauf, nachdem der Rückwärtsgang ausgelegt wurde und +12V bei manueller Auswahl der Frontkamera per Taster (kurzer Druck) Dip 1 OFF +12V permanent (max. 3A) ACC Version 06.12.2022 CAM(V100)/ (EF2L145/V20) RL4-NG4-HU... -
Seite 13: Anschluss - Video-Quellen
Den Video Cinch der Front Kamera an der Cinch Buchse „Front V3“ des 12-Pin Interface Kabels anschließen. Den Video-Cinch der AV Quellen 1 +2 an den Cinch-Buchsen „Left V1“ „Right V2“ des 12-Pin Interface Kabels anschließen. Version 06.12.2022 CAM(V100)/ (EF2L145/V20) RL4-NG4-HU... -
Seite 14: Audio-Einspeisung
Frontkameraschaltung ausschließlich über den externen Taster aktiviert werden kann. Ist die automatische Rückschaltung nicht erwünscht, Dip-Schalter 6 auf OFF stellen. Achtung: Ein zu langer Druck des externen Tasters schaltet die Video Quelle um! Version 06.12.2022 CAM(V100)/ (EF2L145/V20) RL4-NG4-HU... -
Seite 15: After-Market Rückfahrkamera
Die 12V Stromversorgung für die After-Market Rückfahrkamera (max. 3A) erfolgt durch Anschließen an die grüne Leitung “Reverse-OUT” des 12-Pin Interface Kabels um einen unnötigen Dauerbetrieb der Kameraelektronik zu vermeiden. Die beiden grünen Kabel „Reverse-IN“ „Reverse-OUT“ müssen für den Betrieb miteinander verbunden bleiben. Version 06.12.2022 CAM(V100)/ (EF2L145/V20) RL4-NG4-HU... -
Seite 16: Fall 2: Interface Erhält Kein Rückwärtsgang-Signal
Das Rückfahrlicht Stromkabel mit Schaltspule (85) und die Fahrzeug-Masse an Schaltspule (86) des Relais anschließen. Das Rückfahrkamera-Stromkabel an der Ausgangsklemme (87) des Relais anschließen wie zuvor mit dem grünen „Reverse IN“-Kabel geschehen. Dauerstrom +12V an Eingangsklemme (30) des Relais anschließen. Version 06.12.2022 CAM(V100)/ (EF2L145/V20) RL4-NG4-HU... -
Seite 17: Anschluss - Externer Taster
Die 4-Pin Buchse des externen Tasters an dem 4-Pin Stecker des Video-Interface anschließen. Hinweis: Auch wenn der Taster zur Umschaltung mehrerer Quellen nicht benötigt werden sollte, wird der Anschluss und unsichtbare Verbleib des Tasters am Video Interface dringend empfohlen. Version 06.12.2022 CAM(V100)/ (EF2L145/V20) RL4-NG4-HU... -
Seite 18: Bedienung Des Interface
Hinweis: Das Interface schaltet nach Loslassen des Schalters (nach langem Druck) um. ➢ Kurzer Druck des Tasters (nur möglich, wenn Dip 1 auf ON) Der externe Taster schaltet bei kurzem Druck vom Werksvideo zum Frontkamera Eingang und wieder zurück. Version 06.12.2022 CAM(V100)/ (EF2L145/V20) RL4-NG4-HU... -
Seite 19: Bildeinstellungen
0.7V - 1V Video Eingang Formate NTSC/PAL Temperaturbereich -40°C bis +85°C Abmessungen Video-Box 117 x 26 x 90mm (B x H x T) Abmessungen Video-Switch 125 x 20 x 35mm (B x H x T) Version 06.12.2022 CAM(V100)/ (EF2L145/V20) RL4-NG4-HU... -
Seite 20: Faq - Fehlersuche Interface Funktionen
Quellen nicht demselben TV Standard. Einige Video-Interfaces In der Anleitung überprüfen, ob eine Einschränkung können nur eine NTSC auf NTSC erwähnt wird. Falls ja, ändern den Ausgang Eingespeistes Bild ist Eingabe verarbeiten. der Quelle auf NTSC einstellen. s/w. Version 06.12.2022 CAM(V100)/ (EF2L145/V20) RL4-NG4-HU... - Seite 21 Die graue Leitung am 6-Pin auf 8-Pin Kabel Das Interface wechselt CAN-Bus Box Kompatibilität durchtrennen und beide Enden isolieren. Wenn das die Videoquelle von zum Fahrzeug ist Problem weiterhin besteht, ebenfalls die weiße Leitung allein. eingeschränkt. durchtrennen und beide Enden isolieren. Version 06.12.2022 CAM(V100)/ (EF2L145/V20) RL4-NG4-HU...
-
Seite 22: Technischer Support
Technischer Support Bitte beachten Sie, dass ein direkter technischer Support nur für Produkte möglich ist, die direkt bei der Navlinkz GmbH erworben wurden. Für Produkte, die über andere Quellen gekauft wurden, kontaktieren Sie für den technischen Support ihren Verkäufer. NavLinkz GmbH Distribution/Techn.
