Die verschiedenen Betriebsarten

Unsere Farbwechsler sind Softwareseitig für verschiedene Anwender-Philosophien
geeignet.
Das Farbband besteht aus verschiedenen Farbfolien die vom Anwender hintereinander
geklebt werden. Um die Positions-Genauigkeit der einzelnen Farben zu verbessern sollte
auf jede Vollfarbe ein Alumarker geklebt werden. Mit Hilfe des Alumarkers kann die
Position der Farbe auch bei Wellung (Hitze!) des Farbbandes immer wieder korrigiert
werden. Diese Korrektur der Vollfarbposition ist nur im Frame-by-frame Modus wirksam. In
diesem Modus werden immer nur ganze Vollfarbposition angefahren, Zwischenpositionen
sind hier nicht möglich. Falls Zwischenpositionen gebraucht werden muss der
Bewegungsmodus mit Funktion P11 auf linear gestellt werden.
Im Linear Modus wird die Länge des Farbbandes durch 256 geteilt, weil das DMX-Signal
per Kanal maximal 256 (8-Bit) verschiedene Positionen überträgt. Dadurch können auch
nur 256 verschiedene Positionen auf dem Farbband angefahren werden. Bei 10 Meter
Farbbandlänge entspricht der kleinste Schritt dadurch ca. 39 mm auf dem Farbband. Falls
jetzt Farbübergänge im Minutenbereich ablaufen sollen ist gleichmäßige Bewegung im
Grunde nicht möglich, da das Farbband in Sprüngen von 39 mm verfahren wird.
Aus diesem Grund haben wir mit unseren Kunden verschiedene Lösungen erarbeitet, die
sich in den verschiedenen Betriebsmodi wiederspiegeln.

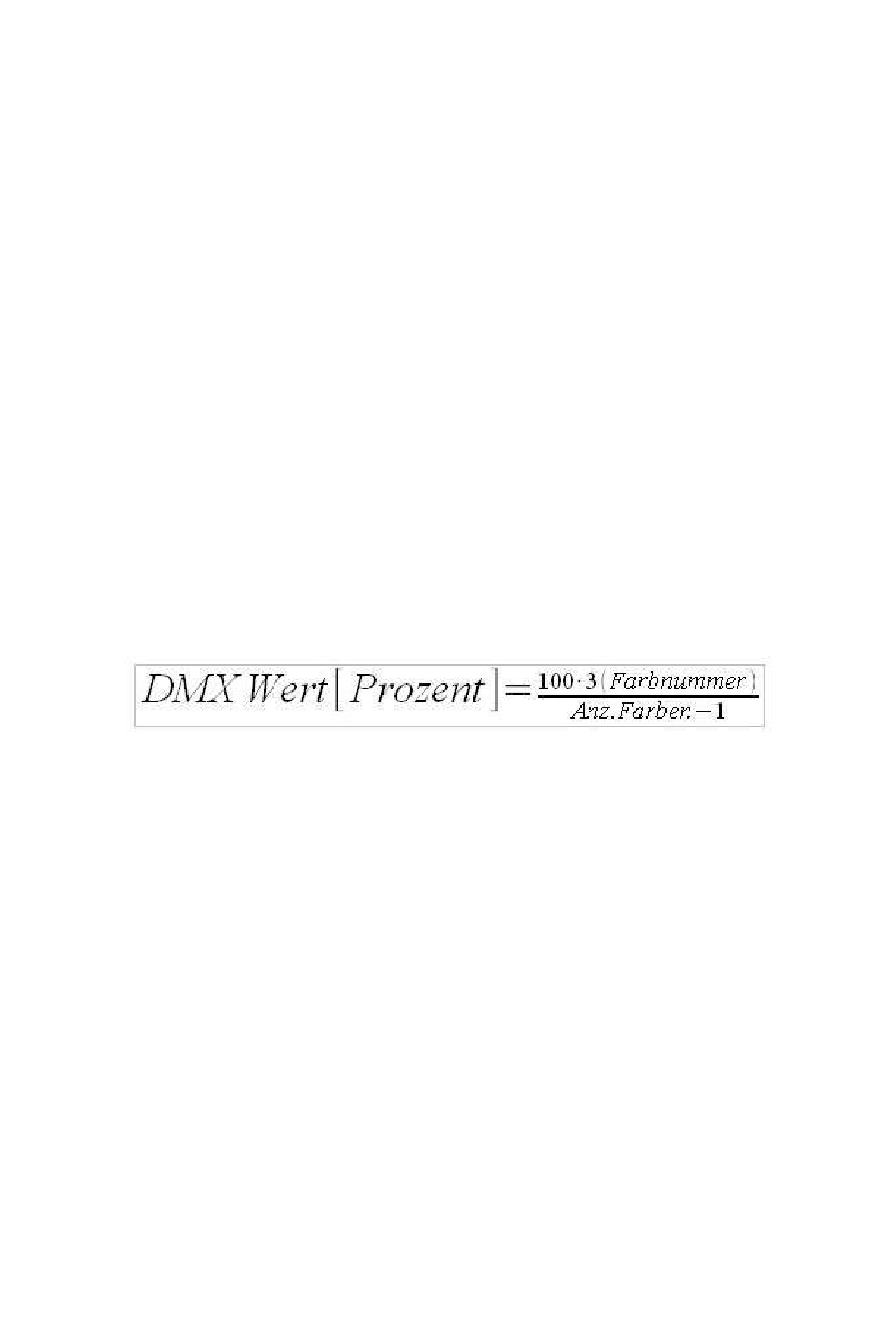

Zuerst jedoch ein Blick auf die Berechnung des DMX-Wertes für Vollfarben im Linear
Modus, zum Beispiel für Farbe Nr. 3:
Voraussetzung ist, dass alle Farben gleich lang sind!!
18 Mag Max Mk2 V4.34 Rev.: 2.14
