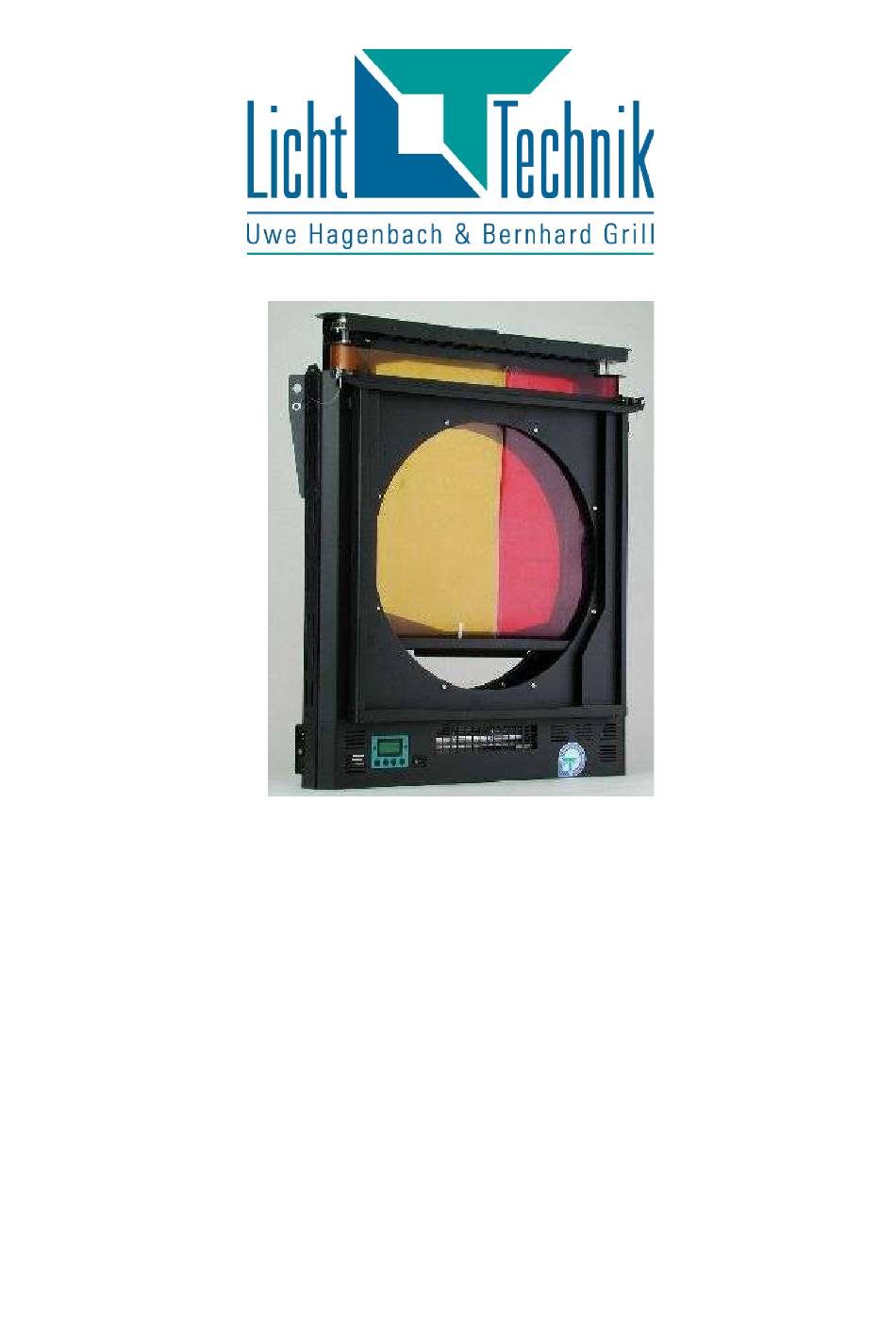

- Seite 1 Farbwechsler Mag Max Mk2 mit Farbkassette Funktionsbeschreibung Mag Max Mk2 V4.34 Fertigung und Vertrieb Licht-Technik Hagenbach & Grill Osterwaldstr. 9-10 80805 München Tel. 089-360528-0 Fax 089-360528-30 Stand: 11.10.17 Rev.: 2.14 Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 2 Achtung! Gerät erst in Betrieb nehmen, wenn die Bedienungsan- leitung gelesen und verstanden wurde! Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 3 äußerlichen Form. Der Grund für die Änderung war eine Anpassung der Kassettenform. Jetzt ist es möglich MagVader- (Kombination aus Farbwechsler und Shutter) und MagMax Kassetten untereinander zu auszutauschen. Eine Kassette mit Farbcode „rot“ zum Beispiel passt in die Geräte Mag Vader 200 und Mag Max Mk2 250. steht Anwender äußerst...
- Seite 4 Steuerung für einen absoluten Gleichlauf der einzelnen Farbwechsler. So können Horizontüberblendungen auch mit mehreren Farbwechslern auf großer Breite realisiert werden. Durch den eingebauten Absolutwertgeber ist der MAG MAX Mk2 Kassettenwechsler netzausfallsicher, d.h. es sind keine Initialisierungsfahrten nach dem Einschalten notwendig.
- Seite 5 Inhaltsverzeichnis Der Mag Max Mk2 Farbwechsler..................3 Sicherheits- und Betriebshinweise..................6 Folienbemaßung........................8 Anbringen der Alumarker...................... 9 Folienmaße aller Licht-Technik Farbwechsler..............11 Einlegen des Folienbandes in die Kassette............... 12 Verkabelung........................13 Einlegen der Kassette in das Gerät..................14 Herausnehmen der Kassette aus dem Gerät..............14 Inbetriebnahme........................
- Seite 6 Prüfen Sie die sichere Verriegelung der Kassette innerhalb des Farbwechslers. Die Kassette muss immer komplett verriegelt sein. Die Stromversorgung über den DATA-Power Eingang unserer Farbwechsler darf nur mit von uns zugelassenen Stromversorgungen erfolgen (sichere elektrische Trennung vom Netz). Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 7 - Verbindungsleitungen sichtbare Schäden aufweisen Vor Inbetriebnahme muss der Anwender die Zweckmäßigkeit des Gerätes für seinen geplanten Einsatz prüfen. Licht-Technik schließt insbesondere jede Haftung für Schäden, sowohl am Gerät, als auch Folgeschäden aus, die durch Nichteignung, unsachgemäßen Aufbau, falsche Inbetriebnahme und Anwendung sowie Nichtbeachtung geltenden Sicherheitsvorschriften entstehen.
- Seite 8 Als Vor- und Nachlauf hat sich White Diffusion sehr bewährt, weil dieses Material sehr anschmiegsam ist und dadurch Ungenauigkeiten beim Einkleben ausgleichen kann. Als Klebeband empfehlen wir einen hochtemperaturfesten transparenten Klebestreifen. Das Anbringen der Alumarker wird nachfolgend beschrieben. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 9 Endemarker: Er wird ebenfalls am Anfang der letzten Farbe aufgeklebt. Er soll so positioniert werden, dass sich das Ende des Markers im Sensor befindet, wenn die letzte Farbe mittig im Kassettenfenster steht. letzte Anfang Ende Farbe ndemarker Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 10 Dunkelfarbe sein. erste letzte Anfang Ende Dunkelfarbe Farbe Farbe unkelfarbenmarker Die Marker können vor oder auch nach dem Einlegen des Farbbandes in die Kassette auf der Vorder- oder Rückseite aufgeklebt werden. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 11 9760 CC250 9990 CC270 SH-CC270 9990 CC350 SH-CC325 9300 SH-CC460 10440 MagMax™ Cyclo Serie Dunkelfarbmarker ab Version 2.1 Siehe eigene Anleitung Die Umdrehungen zum Spannen gelten als Anhaltspunkt für neue Folien und maximaler Farbanzahl! Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 12 Markierung. Die Anzahl der Umdrehungen gilt als Anhaltspunkt für neue Folien und maximaler Farbanzahl! Wichtig!!! Zu fest gespannte Folienbänder sind eine häufige Ursache für Fehlfunktionen und Federdefekte! Überprüfen Sie, ob die einzelnen Alumarker alle durch die Lichtschranke laufen! Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 13 Farbwechsler pro Splitbox darf aber 16 Geräte (PS204) bzw. 8 Geräte (PS104) nicht überschreiten. Das letzte Gerät einer Reihe sollte mit einem Abschlusswiderstand (470 Ohm) angeschlossen werden. Dieser ist an der OUT-Buchse des letzten Gerätes eines Stranges einzustecken. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 14 Herausnehmen der Kassette aus dem Gerät Nehmen Sie die Kassette immer während des Beriebes heraus. Dazu drücken Sie die Kassette nach unten und ziehen gleichzeitig am Hebel. Dadurch wird die Kassette gelöst. Siehe Bild: ziehen drücken Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 15 8 Bit Werten 0% = 0 100% = 255 angezeigt. – Sie sollten nun noch die DMX-Adresse für die Farbbandposition einstellen (Menü P01) und können jetzt über ihr Lichtstellpult bereits den Farbwechsler positionieren. – Die weiteren Möglichkeiten Programmierung entnehmen bitte nachfolgenden Seiten. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 16 Anwender normalen Arbeitsbetrieb diverse Informationen zur Verfügung. In der ersten Zeile läuft die Licht-Technik Laufschrift mit Angaben zum Gerätetyp, Software-Version und Service-Telefonnummer. Die zweite Zeile zeigt die erste DMX-Adresse mit zugehörigem Wert (0..255) an. Beim Farbwechsler ist das die Positions-Adresse.
- Seite 17 38) zurückgesetzt werden. Das ist unter Anderem für Verleihhäuser interessant, die nach einem Verleihauftrag, die Geräte wieder in den Grundzustand bringen möchten. Operation: Ausschalten MagMax drücken. MagMax einschalten. loslassen. Display zeigt ok for presets drücken. Defaultwerte werden gesetzt. Oder jede andere Taste zum Abbrechen. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 18 Betriebsmodi wiederspiegeln. Zuerst jedoch ein Blick auf die Berechnung des DMX-Wertes für Vollfarben im Linear Modus, zum Beispiel für Farbe Nr. 3: Voraussetzung ist, dass alle Farben gleich lang sind!! Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 19 Wenn Sie zum Beispiel den Einkreismodus programmiert haben, ist das Geschwindigkeit-Menü nicht erreichbar! Ebenso verhält es sich bei dem Menüpunkt P08 (DMX-Adressen getrennt oder zusammen) ist hier die Einstellung auf zusammen, ist nur Menü P01 (P02 und P03 nicht zugänglich) erreichbar. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 20 ... bis Menü p01 erscheint. Menü drücken In der zweiten Zeile steht der momentan eingestellte Wert. drücken Die gewünschte DMX-Adresse einstellen. drücken Sie sind zurück in der Menüebene. drücken Das Gerät befindet sich wieder im Arbeitszustand. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 21 ... bis Menü p02 erscheint. Menü drücken In der zweiten Zeile steht der momentan eingestellte Wert. drücken Die gewünschte DMX-Adresse einstellen. drücken Sie sind zurück in der Menüebene. drücken Das Gerät befindet sich wieder im Arbeitszustand. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 22 ... bis Menü p03 erscheint. Menü drücken In der zweiten Zeile steht der momentan eingestellte Wert. drücken Die gewünschte DMX-Adresse einstellen. drücken Sie sind zurück in der Menüebene. drücken Das Gerät befindet sich wieder im Arbeitszustand. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 23 ... bis Menü p08 erscheint. Menü drücken In der zweiten Zeile steht der momentan eingestellte Wert. drücken Den gewünschten Wert einstellen. drücken Sie sind zurück in der Menüebene. drücken Das Gerät befindet sich wieder im Arbeitszustand. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 24 ... bis Menü p09 erscheint. Menü drücken In der zweiten Zeile steht der momentan eingestellte Wert. drücken Die gewünschte Geschwindigkeit einstellen. drücken Sie sind zurück in der Menüebene. drücken Das Gerät befindet sich wieder im Arbeitszustand. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 25 Farbe 1 ist keine Dunkelfarbe f01 Dark d.h. Farbe 1 ist Dunkelfarbe drücken Die gewünschte Farbe wählen. Menü drücken Umschalten zwischen Dunkelfarbe/keine Dunkelfarbe. drücken Sie sind zurück in der Menüebene. drücken Das Gerät befindet sich wieder im Arbeitszustand. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 26 ... bis Menü p11 erscheint. Menü drücken In der zweiten Zeile steht der momentan eingestellte Wert. drücken Den gewünschten Wert einstellen. drücken Sie sind zurück in der Menüebene. drücken Das Gerät befindet sich wieder im Arbeitszustand. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 27 ... bis Menü p12 erscheint. Menü drücken In der zweiten Zeile steht der momentan eingestellte Wert. drücken Den gewünschten Wert einstellen. drücken Sie sind zurück in der Menüebene. drücken Das Gerät befindet sich wieder im Arbeitszustand. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 28 02:13 04:25 06:38 09:25 18:49 28:14 02:18 04:36 06:55 09:36 19:12 28:49 02:24 04:48 07:12 09:48 19:36 29:24 Steht Steht Steht Achtung: Der Farbwechsler steht bei Wert 100%, um Überblendungen auch stoppen zu können. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 29 ... bis Menü p13 erscheint. Menü drücken In der zweiten Zeile steht der momentan eingestellte Wert. drücken Den gewünschten Wert einstellen. drücken Sie sind zurück in der Menüebene. drücken Das Gerät befindet sich wieder im Arbeitszustand. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 30 ... bis Menü p20 erscheint. Menü drücken In der zweiten Zeile steht der momentan eingestellte Wert. drücken Die gewünschte Geschwindigkeit einstellen. drücken Sie sind zurück in der Menüebene. drücken Das Gerät befindet sich wieder im Arbeitszustand. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 31 ... bis Menü p22 erscheint. Menü drücken In der zweiten Zeile steht der momentan eingestellte Wert. drücken Die gewünschte Intensität einstellen. drücken Sie sind zurück in der Menüebene. drücken Das Gerät befindet sich wieder im Arbeitszustand. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 32 In der zweiten Zeile steht zuerst die Adresse, dann der Wert z.B.: A291:129 drücken Die gewünschte Adresse einstellen. drücken Sie sind zurück in der Menüebene. drücken Das Gerät befindet sich wieder im Arbeitszustand. Der DMX- Wert der zuletzt eingestellten Adresse wird weiterhin kontinuierlich angezeigt. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 33 ... bis Menü p31 erscheint. Menü drücken In der zweiten Zeile steht der momentan eingestellte Wert. drücken Den gewünschten Wert einstellen. drücken Sie sind zurück in der Menüebene. drücken Das Gerät befindet sich wieder im Arbeitszustand. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 34 ... bis Menü p32 erscheint. Menü drücken In der zweiten Zeile steht der momentan eingestellte Wert. drücken Den gewünschten Wert einstellen. drücken Sie sind zurück in der Menüebene. drücken Das Gerät befindet sich wieder im Arbeitszustand. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 35 ... bis Menü p34 erscheint. Menü drücken In der zweiten Zeile steht der momentan eingestellte Wert. drücken Den gewünschten Wert einstellen. drücken Sie sind zurück in der Menüebene. drücken Das Gerät befindet sich wieder im Arbeitszustand. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 36 ... bis Menü p35 erscheint. drücken In der zweiten Zeile steht der momentan eingestellte Wert. Menü drücken Den gewünschten Wert einstellen. drücken Sie sind zurück in der Menüebene. drücken Das Gerät befindet sich wieder im Arbeitszustand. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 37 Querschnitt 0,25mm Bitte beachten Sie: Zur Einhaltung der EMV-Vorschriften müssen die Geräte über geschirmte Kabel angeschlossen werden. Dies dient auch der Betriebssicherheit unserer Geräte. Die DMX-Datenleitungen müssen in Twisted pair ausgeführt und einzeln geschirmt sein. Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 38 Keine Dunkelfarben Frame by frame Bewegungsmodus Farbwechsler Zeitsteuerung Geschwindigkeitsmodus Farbwechsler Max. Zeit für Zeitmodus 10 Minuten Interne Geschwindigkeit Interne Lüfterintensität DMX Tester DMX Jitter Ausgleich Deutsch Sprache DMX Zeitsteuerung umkehren Nicht umkehren Stromkreisnummer Netspider Mag Max Mk2 V4.34 Rev.: 2.14...
- Seite 39 – Nach dem Einschalten des Gerätes wird der RAM-Speicher (Arbeitsspeicher) überprüft, tritt hierbei ein Fehler auf, wird diese Meldung angezeigt. Verständigen Sie in diesem Fall die Firma Licht-Technik. - E30 Motor blockiert – Prüfen Sie, ob sich ein Fremdkörper im mechanischen System befindet.
- Seite 40 Genehmigung seitens der Licht-Technik Vertriebs GmbH. Die Produkte der Firma Licht-Technik werden ständig weiterentwickelt. Aus diesem Grund behält sich die Firma Licht-Technik das Recht vor, Baugruppen, Motoren und auch technische Spezifikationen ohne vorherige Ankündigung jederzeit zu ändern. Sämtliche das Produkt betreffende Wartungs- und Servicearbeiten müssen von der Firma Licht-Technik ausgeführt werden.
- Seite 41 Veränderung, die von uns als Hersteller nicht schriftlich bestätigt wurde. Unterzeichnet für und im Namen von: Licht-Technik Vertriebs GmbH Ort und Datum der Ausstellung: München 18.9.2017 ---------------------------------------------- -------------------------------------------- Uwe Hagenbach (Geschäftsführer) Bernhard Grill (Geschäftsführer) Mag Max Mk2 V4.34 Rev.: 2.14...
