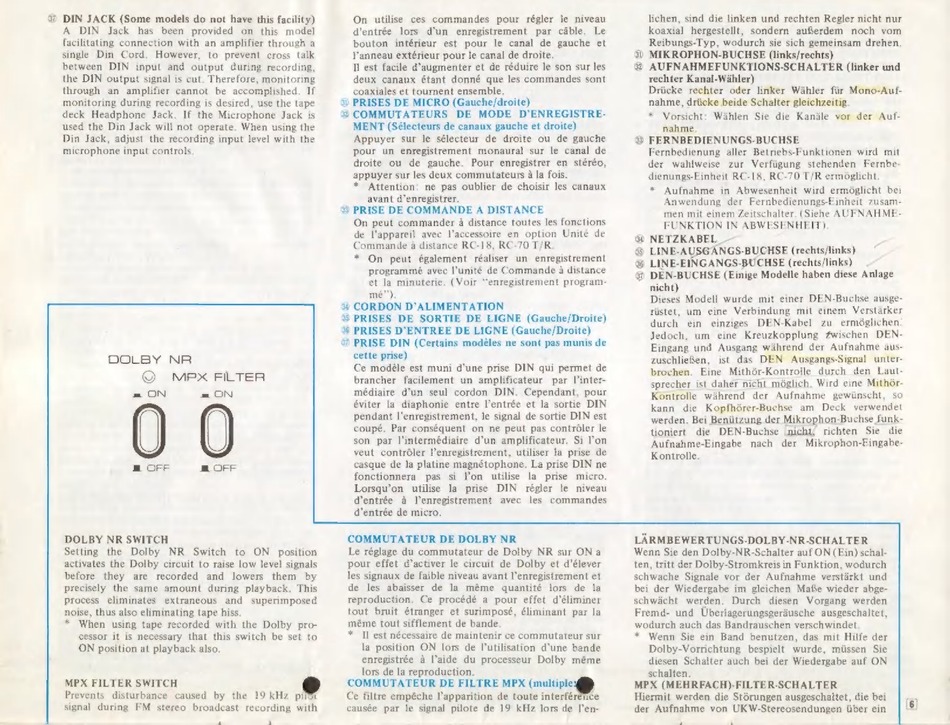

Akai GX-635D Bedienungsanleitung Seite 8

% DIN JACK (Some models do not have this facility)
A DIN Jack has been provided on this model
facilitating connection with an amplifier through a
single Din Cord. However, to prevent cross talk
between DIN input and output during recording,
the DIN output signal is cut. Therefore, monitoring
through an amplifier cannot be accomplished. If
monitoring during recording is desired, use the tape
deck Headphone Jack. If the Microphone Jack is
used the Din Jack will not operate. When using the
Din Jack, adjust the recording input level with the
microphone input controls.
DOLBY NR
© MPX FILTER
= ON m ON
m OFF m OFF
DOLBY NR SWITCH
Setting the Dolby NR Switch to ON position
activates the Dolby circuit to raise low level signals
before they are recorded and lowers them by
precisely the same amount during playback. This
process eliminates extraneous and superimposed
noise, thus also eliminating tape hiss.
* When using tape recorded with the Dolby pro-
cessor it is necessary that this switch be set to
ON position at playback also.
MPX FILTER SWITCH e
Prevents disturbance caused by the 19 kHz pir
signal during FM stereo broadcast recording with
On utilise ces commandes pour régler le niveau
d'entrée lors d'un enregistrement par cáble. Le
bouton intérieur est pour le canal de gauche et
l'anneau extérieur pour le canal de droite.
Tl est facile d'augmenter et de réduire le son sur les
deux canaux étant donné que les commandes sont
coaxiales et tournent ensemble,
3 PRISES DE MICRO (Gauche/droite)
% COMMUTATEURS DE MODE D'ENREGISTRE-
MENT (Sélecteurs de canaux gauche et droite)
Appuyer sur le sélecteur de droite ou de gauche
pour un enregistrement monaural sur le canal de
droite ou de gauche. Pour enregistrer en stéréo,
appuyer sur les deux commutateurs à la fois.
* Attention: ne pas oublier de choisir les canaux
avant d'enregistrer.
# PRISE DE COMMANDE A DISTANCE
On peut commander à distance toutes les fonctions
de l'appareil avec l'accessoire en option Unité de
Commande à distance RC-18, RC-70 T/R.
* On peut également réaliser un enregistrement
programmé avec l'unité de Commande à distance
et la minuterie, (Voir "enregistrement program-
mé")
34 CORDON D'ALIMENTATION
% PRISES DE SORTIE DE LIGNE (Gauche/Droite)
% PRISES D'ENTREE DE LIGNE (Gauche/Droite)
% PRISE DIN (Certains modèles ne sont pas munis de
cette prise)
Ce modéle est muni d'une prise DIN qui permet de
brancher facilement un amplificateur par l'inter-
médiaire d'un seul cordon DIN. Cependant, pour
éviter la diaphonie entre l'entrée et la sortie DIN
pendant l'enregistrement, le signal de sortie DIN est
coupé. Par conséquent on ne peut pas contróler le
son par l'intermédiaire d'un amplificateur. Si l'on
veut contróler l'enregistrement, utiliser la prise de
casque de la platine magnétophone. La prise DIN ne
fonctionnera pas si l'on utilise la prise micro.
Lorsqu'on utilise la prise DIN régler le niveau
d'entrée à l'enregistrement avec les commandes
d'entrée de micro.
COMMUTATEUR DE DOLBY NR
Le réglage du commutateur de Dolby NR sur ON a
pour effet d'activer le circuit de Dolby et d'élever
les signaux de faible niveau avant l'enregistrement et
de les abaisser de la méme quantité lors de la
reproduction. Ce procédé a pour effet d'éliminer
tout bruit étranger et surimposé, éliminant par la
méme tout sifflement de bande.
* Il est nécessaire de maintenir ce commutateur sur
la position ON lors de l'utilisation d'une bande
enregistrée à l'aide du processeur Dolby méme
lors de la reproduction.
COMMUTATEUR DE FILTRE MPX (multiple:
Ce filtre empêche l'apparition de toute interfé:
causée par le signal pilote de 19 kHz lors de l'en-
lichen, sind die linken und rechten Regler nicht nur
koaxial hergestellt, sondern außerdem noch vom
Reibungs-Typ, wodurch sie sich gemeinsam drehen.
) MIKROPHON-BUCHSE (links/rechts)
% AUFNAHMEFUNKTIONS-SCHALTER (linker und
rechter Kanal-Wähler)
Drücke rechter oder linker Wähler für Mono-Auf-
nahme, drücke beide Schalter gleichzeitig.
* Vorsicht: Wühlen Sie die Kanäle vor der Auf-
nahme.
FERNBEDIENUNGS-BUCHSE
Fernbedienung aller Betriebs-Funktionen wird mit
der wahlweise zur Verfügung stehenden Fernbe-
dienungs-Einheit RC-18, RC-70 T/R ermöglicht
* Aufnahme in Abwesenheit wird ermöglicht bei
Anwendung der Fernbedienungs-Finheit zusam-
men mit einem Zeitschalter. (Siehe AUFNAHME-
FUNKTION IN ABWESENHEIT)
% NETZKABEL
8 LINE-AUSGANGS-BUCHSE (rechts/links)
$ LINE-EINGANGS-BUCHSE (rechts/links)
nicht)
Dieses Modell wurde mit einer DEN-Buchse ausge-
rüstet, um eine Verbindung mit einem Verstärker
durch ein einziges DEN-Kabel zu ermôglichen
Jedoch, um eine Kreuzkopplung Zwischen DEN-
Eingang und Ausgang während der Aufnahme aus-
zuschließen, ist das DEN Ausgangs-Signal unter-
brochen. Eine Mithór-Kontrolle durch den Laut-
sprecher ist daher nicht möglich. Wird eine Mithör-
Kontrolle während der Aufnahme gewünscht, so
kann die Kopfhörer-Buchse am Deck verwendet
werden. Bei Benützung der Mikrophon-Buchse funk-
tioniert die DEN-Buchse nicht, richten Sie die
Aufnahme-Eingabe nach der Mikrophon-Eingabe-
Kontrolle.
e
LÂRMBEWERTUNGS-DOLBY-NR-SCHALTER
Wenn Sie den Dolby-NR-Schalter auf ON (Ein) schal-
ten, tritt der Dolby-Stromkreis in Funktion, wodurch
schwache Signale vor der Aufnahme verstärkt und
bei der Wiedergabe im gleichen Maße wieder abge-
schwücht werden. Durch diesen Vorgang werden
Fremd- und Überlagerungsgeräusche ausgeschaltet,
wodurch auch das Bandrauschen verschwindet.
* Wenn Sie ein Band benutzen, das mit Hilfe der
Dolby-Vorrichtung bespielt wurde, müssen Sie
diesen Schalter auch bei der Wiedergabe auf ON
schalten.
MPX (MEHRFACH)-FILTER-SCHALTER
Hiermit werden die Stórungen ausgeschaltet, die bei
der Aufnahme von UKW-Stereosendungen über ein
